RoHS対応

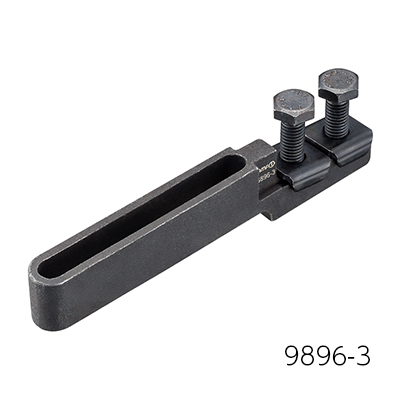

クランピングアームエクステンション6896

E-9989

  • 9989.jpg
  • 9989.jpg

トグルクランプ

仕様/価格

オーダー
ボルト径(並目) 適合機種 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
109499 6896-0 M4X0.7 6800(NI)-0・6830(NI)-0・6832-0・6820K-0 15 5,750 在庫 在庫〇 追加 DL DL
109500 6896-1 M5X0.8 6800(NI)-1・6802-1・6803-1・6830(NI)-1・6832-1・6820F-1・6820K-1・6820M-1 25 5,800 在庫 在庫〇 追加 DL DL
109501 6896-2 M6X1.0 6800(NI)-2・6800S-2・6802-2・6802S-2・6803-2・6803S-2・6830(NI)-2・6832-2・6833-2・6820F-2・6820K-2・6820M-2・6821M-2 40 5,850 在庫 在庫〇 追加 DL DL
109502 6896-3 M8X1.25 6800(NI)-3・6800-4・6800S-3・4・6802-3・4・6802S-3・4・6803-3・6803S-3・4・6830(NI)-3・6830-4・6830-5・6830S-3・4・6832-3・4・6832-5・6832S-3・4・6833-3・6820F-3・4・6820K-3・6820M-3・4・6821M-3・4 80 5,950 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F
109499 6896-0 4.2 25 10 32.5 8 7
109500 6896-1 5.2 45 12 55 10 8
109501 6896-2 6.2 65 14 73.5 11 10
109502 6896-3 8.2 70 20 82 14 13

特長

■トグルダウンクランプ専用で、 クランピングアームの延長が可能です。
