RoHS対応

ラバーキャップ6893

E-9494

  • 9494.jpg

  • 9494.jpg

トグルクランプ

仕様/価格

オーダーNo. No. 適合スクリュー 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
916570 6893-0 M4 1 470 在庫 在庫〇 追加 DL DL
916571 6893-1 M5 1 490 在庫 在庫〇 追加 DL DL
916572 6893-2 M6 2 500 在庫 在庫〇 追加 DL DL
916573 6893-3 M8 4 530 在庫 在庫〇 追加 DL DL
916574 6893-6 M12 10 710 在庫 在庫〇 追加 DL DL
109498 6893-8 M16 19 880 在庫 在庫〇 追加 DL DL

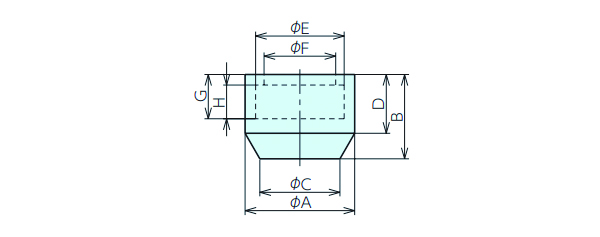

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H
916570 6893-0 11 8.5 6 5 8 6 4.5 3
916571 6893-1 12.5 10 8 6.5 8.5 7 5.5 4
916572 6893-2 15 12 10 8 11 9 6 4
916573 6893-3 19 15 13 9 15.5 11.5 7.5 5.5
916574 6893-6 26 20 19 13 21 17 10.5 8
109498 6893-8 33 27 24 19 25 20 13 10.5

材質・熱処理・表面処理

名称 材質
ラバーキャップ6893 ニトリル弾性ゴム
( 硬度HBS70 、張力23N/mm2、耐熱温度-25℃～100℃)

特長

■トグルクランプ用クランピングスクリュー専用です。
