RoHS対応

トグルダウンクランプ6800

E-9476

  • トグルダウンクランプ6800 PIC1

  • トグルダウンクランプ6800 PIC1

トグルクランプ

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № ボルト径xピッチx
長さ(並目)		 全長x全高 保持力kN 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
R1 R2 DXF STEP
992303 6800-0 M4x0.7x25 49x81 0.5 0.7 0.06 10,100 在庫 お問合わせ 追加 DL DL
992304 6800-1 M5x0.8x30 60x105 0.6 1.1 0.11 10,900 在庫 お問合わせ 追加 DL DL
992305 6800-2 M6x1.0x35 78x129 0.8 1.2 0.18 13,800 在庫 お問合わせ 追加 DL DL
992306 6800-3 M8x1.25x45 112x186 1.2 2.5 0.41 16,300 在庫 お問合わせ 追加 DL DL
992307 6800-4 M8x1.25x65 140x220 1.7 3 0.63 21,100 在庫 お問合わせ 追加 DL DL
992308 6800-5 M12x1.75x80 195x282 3 5 1.48 33,500 在庫 お問合わせ 追加 DL DL
992309 6800-6 M12x1.75x110 230x335 3.4 5.5 2.2 43,400 在庫 お問合わせ 追加 DL DL
992310 6800NI-0 M4x0.7x25 49x81 0.6 0.7 0.06 17,400 在庫 お問合わせ 追加 DL DL
992311 6800NI-1 M5x0.8x30 60x98 0.8 1.1 0.11 20,000 在庫 お問合わせ 追加 DL DL
992312 6800NI-2 M6x1.0x35 78x129 1.2 1.2 0.18 24,100 在庫 お問合わせ 追加 DL DL
992313 6800NI-3 M8x1.25x45 112x186 1.7 2.5 0.34 33,300 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー№ № A B C D E F G H I J K L M N O P Q
992303 6800-0 4 31 13.5 4.5 16 10 8.5 17.5 8 4.3 - 23 - - 9 95° -3-4
992304 6800-1 5 39 16 4.5 19 14 - 20.5 10 5.5 - 24 - - 12 95° -4-3
992305 6800-2 6 54 20 5.5 25 20 24 25 12 6 12.5 30 27 - 12.5 105° -3-6
992306 6800-3 8 80 20 7.1 36 26.5 - 36 18 7.5 - 32 - - 16 105° 0-12
992307 6800-4 10 100 32 8.5 61 30 - 45 20 13 - 45 - - 22 105° -8-21
992308 6800-5 14 142 45 8.5 88 40 45 56 29 9.5 31.5 50 47 5 31 115° -4-34
992309 6800-6 14 165 50 13 90 55 - 85 30 24.5 - 70 - - 47.5 140° -7-53
992310 6800NI-0 4 31 13.5 4.5 16 10 8.5 17.5 8 4.3 - 23 - - 9 95° -3-4
992311 6800NI-1 5 39 16 4.5 19 14 - 20.5 10 5.5 - 24 - - 12 95° -4-3
992312 6800NI-2 6 54 20 5.5 25 20 24 25 12 6 12.5 30 27 - 12.5 105° -3-6
992313 6800NI-3 8 80 20 7.1 36 26.5 - 36 18 7.5 - 32 - - 16 105° 0-12

材質・熱処理・表面処理

名称 材質 表面処理
トグルダウンクランプ6800 6800：SS400
6800NI：SUS304		 6800：亜鉛メッキ

特長

■安全性を考慮した操作レバー
操作レバーは手にジャストフィットする形状のため、作業者の負担を軽減します。
また、滑りにくい表面に仕上げてあるため安全です。
■高い耐久性で確実にクランプ
ベースは駆動部に焼入ブシュ・ベアリングを組むことにより、高い耐久性を有しています。
また、肉厚鋼板を使用することにより、強力な締め付けを行っても、反り変形がないため、確実なクランプが可能。

構成図

使用例

・操作レバーを立ててクランプ、操作レバーを寝かせてアンクランプを行います。
・リンク機構の行き端寸前のわずかなストロークをを利用してクランプします。
・全ストローク(行き端～戻り端)としては大きな隙間が得られることに加え、ワンタッチ操作があるため、高い作業性が得られます。

・主に、組み付け用ラインでのワーク保持 ・軽切削加工用クランプ ・溶接時のワーククランプ ・装置への組み込みによるユニット固定でご使用頂けます。また、金属加工での穴あけ・溶接・曲げ・研削・検査・組み付けの他、木材や樹脂の接着・穴あけ・切断・フライス加工でもご使用頂けます。







■注意事項



・クランプの能力を超えた使用は、作動不良・変形・破損・怪我等に繫がりますのでおやめください。
・操作レバーや可動部で手や指などを挟まないようにしてください。

取付方法

●製品の取付方法
製品寸法図のDを参考にプレートにタップを設けてください。
プレートにソケットスクリューでトグルクランプを取り付けます。





●アタッチメントの取付方法
ご使用の前にアタッチメントの取り付け、調整を行います。



  • アタッチメントを上部のネジを緩めます。



  • アタッチメントの高さをクランプしたいワークに合わせて調整します。

  • 調整後、ナットを締め付けます。





使用用途に応じたアタッチメントへの交換が可能です。
詳細は下記表をご確認ください。
※アタッチメントは別売りです。





●アタッチメント適合表

アタッチメント クランピングスクリュー6890 サポーティングアーム6895 アライニングスクリュー6891 スプリングスクリュー6892
使い分け

付属のアタッチメントよりもボルト

が長い仕様です。クランプ高さを

変更したい際に最適です。

２点を同時にクランプしたい

際に最適です。

先端のパッドが10°まで傾くため、

傾斜のあるワークの保持等に最適です。

バネの力で強くワークを保持

したい際に最適です。
6800-0 6890-0 - - -
6800-1 6890-1 - 6890-1 -
6800-2 6890-2 - 6891-2 -
6800-3 6890-3 6895-3 6891-3 6892-3
6800-4 6890-4 6895-4 6891-4 6892-4
6800-5 6890-6 6895-6 6891-6 6892-6
6800-6 6890-7 6895-6 - 6892-6
6800NI-0 6890NI-0 - - -
6890NI-1 6890NI-1 - - -
6890NI-2 6890NI-2 - - -
6890NI-3 6890NI-3 - - -





●アームの延長

クランピングアームエクステンション6896（別売）の取り付けにより、クランプ距離の延長が可能です。

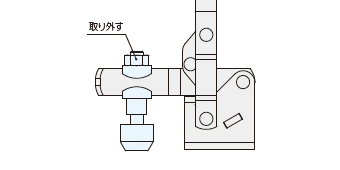

  • アタッチメントの取り付けを行っているボルトを緩め、アームからアタッチメントを取り外します。

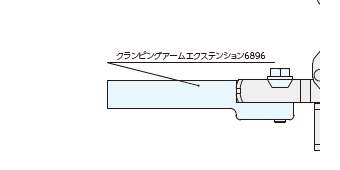

  • クランピングアームエクステンション6896を差し込みます。ボルトを締め付け、取り付けを行います。

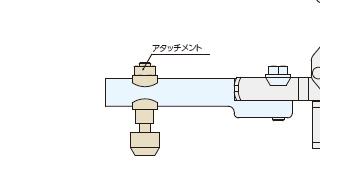

  • クランピングアームエクステンション6896にアタッチメントを取り付けます。





●クランピングアームエクステンション6896適合表



トグルダウンクランプNo. クランピングアームエクステンション6896 No.
6800-0 6896-0
6800-1 6896-1
6800-2 6896-2
6800-3 6896-3
6800-4 -
6800-5 -
6800-6 -
6800NI-0 6896-0
6800NI-1 6896-1
6800NI-2 6896-2
6800NI-3 6896-3

修理対応

本製品の修理対応は行っておりません。

摩耗や破損がみられる場合は新しいものと交換をしてください。

メンテナンス方法

・変形や破損などがないか確認してください。
・切粉や粉塵環境でご使用の場合は、使用前後に切粉や粉塵の除去を行ってください。
・リンク摺動部に注油を行ってください。
・アタッチメントに緩みがないか定期的に点検してください。
・アタッチメント先端のラバーキャップ6893に経年劣化が生じた場合は、交換をおこなってください。
　適合表は下記になります。





トグルダウンクランプ

 ラバーキャップ6893
6800-0 6893-0
6800-1 6893-1
6800-2 6893-2
6800-3 6893-3
6800-4 6893-3
6800-5 6893-6
6800-6 6893-6
6800NI-0 6893-0
6800NI-1 6893-1
6800NI-2 6893-2
6800NI-3 6893-3
