トグルダウンクランプ133|株式会社ナベヤ

トグルダウンクランプ133

E-1145

製品カタログ

仕様/価格

選択	オーダーNo.	No.	締付力kN		保持力kN		ボルト径×ピッチ×長さ	全長×全高	質量㎏	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダーNo.	No.	Q1	Q2	P1	P2	ボルト径×ピッチ×長さ	全長×全高	質量㎏	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	130097	133-5	Q1	Q2	P1	P2	4.5	3.25	5	3.5	M12x1.75x91	233x180	1.2	9,150	在庫	在庫〇	追加

寸法図・サイズ表

寸法図・サイズ表

選択	オーダーNo.	No.	A	B	C	D	E	F	G	H	I	J	K	L	M	N
	130097	133-5	40	89	67.5	20	12.5	20	60	68	52.5	22	-2.5～19.5	10.5	21	56

材質・熱処理・表面処理

名称	材質	表面処理
トグルダウンクランプ133	SM490	亜鉛メッキ

特長

[付属品]クランピングスクリュー

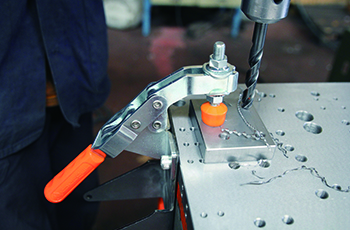

使用例
