RoHS対応

トグルダウンクランプ6833

E-9482

  • 9482.jpg
  • 9482.jpg

トグルクランプ

仕様/価格

オーダー
ボルト径xピッチx長さ(並目) 全長x全高 保持力kN 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
O1 O2 DXF STEP
992352 6833-2 M6x1.0x35 162x89 1 1.2 0.25 9,950 在庫 在庫〇 追加 DL DL
992353 6833-3 M8x1.25x45 206x86 1.8 2.5 0.39 11,900 在庫 在庫〇 追加 DL DL

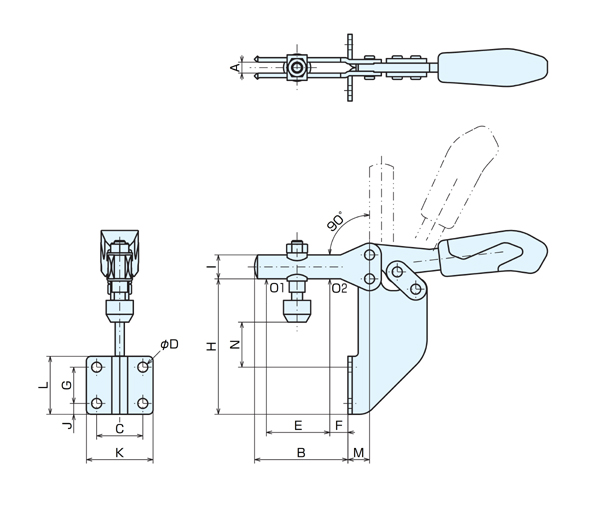

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N O1 O2
992352 6833-2 6 52 25.5 5.5 35 10 20 74 13 6 37 32 12 20~29 1 1.2
992353 6833-3 8 58 28.5 6.5 40 8 24 71 15 7 42.5 38 23 6~8 1.8 2.5

材質・熱処理・表面処理

名称 材質 表面処理
トグルダウンクランプ6833 SS400 亜鉛メッキ

特長

[付属品]クランピングスクリュー

使用例
