RoHS対応

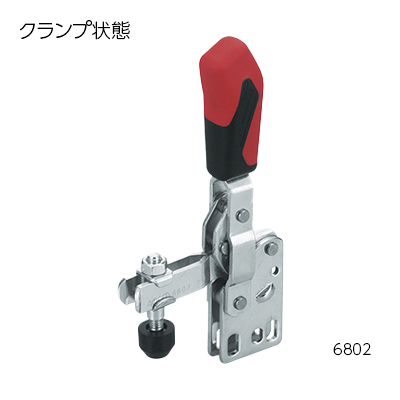

トグルダウンクランプ6802

E-9477

  • 9477.jpg
  • 9477.jpg

トグルクランプ

仕様/価格

オーダー
ボルト径xピッチx
長さ(並目)
全長x全高 保持力kN 質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
R1 R2 DXF STEP
992317 6802-1 M5x0.8X30 60x108 0.6 1.1 0.11 5,950 在庫 在庫〇 追加 DL DL
992318 6802-2 M6x1.0x35 78x146 0.8 1.2 0.18 7,700 在庫 在庫〇 追加 DL DL
992319 6802-3 M8x1.25x45 112x205 1.2 2.5 0.41 9,350 在庫 在庫〇 追加 DL DL
992320 6802-4 M8x1.25x65 140x244 1.7 3 0.63 12,600 在庫 在庫〇 追加 DL DL
992321 6802-5 M12x1.75x80 195x302 3 5 1.48 19,200 在庫 在庫〇 追加 DL DL
992322 6802-6 M12x1.75x110 230x370 3.4 5.5 2.2 25,800 在庫 在庫〇 追加 DL DL

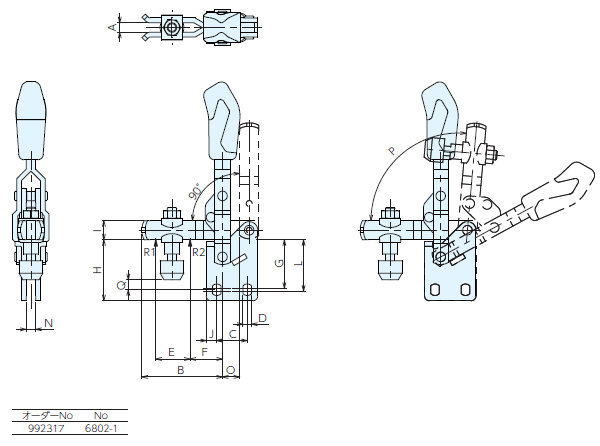

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N O P Q R1 R2
992317 6802-1 5 38 16 4.5 19 14 23.5 32 10 5.5 - 26.5 - 5 12 95° 2~9 0.6 1.1
992318 6802-2 6 51 20 5.5 25 20 30 40 12 6 12.5 34 32 5 13 105° 5~14 0.8 1.2
992319 6802-3 8 80 20 7.5 43 27 - 50 18 7.5 - 44 - 6 16 105° 8~20 1.2 2.5
992320 6802-4 10 100 32 8.5 61 30 57.5 68 20 13 - 58 - 8 22 105° 5~33 1.7 3
992321 6802-5 14 142 45 8.5 88 40 64 76 25 9.5 31.5 66.5 65.5 10 31 115° 8~45 3 5
992322 6802-6 14 165 50.5 13 90 55 105.2 120 30 24.5 - 106 - 10 35.5 140° 17~74 3.4 5.5

仕様/価格

オーダー
ボルト径xピッチx
長さ(並目)
全長x全高 保持力kN 保持力kN 質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
R1 R2 DXF STEP
992323 6802S-2 M6x1.0x35 78x146 105° 5~14 1 1.2 0.18 14,400 在庫 在庫〇 追加 DL DL
992324 6802S-3 M8x1.25x45 112x205 105° 8~20 1.4 2.5 0.47 15,800 在庫 在庫〇 追加 DL DL
992325 6802S-4 M8x1.25x65 140x244 105° 5~33 2 3 0.69 18,800 在庫 在庫〇 追加 DL DL

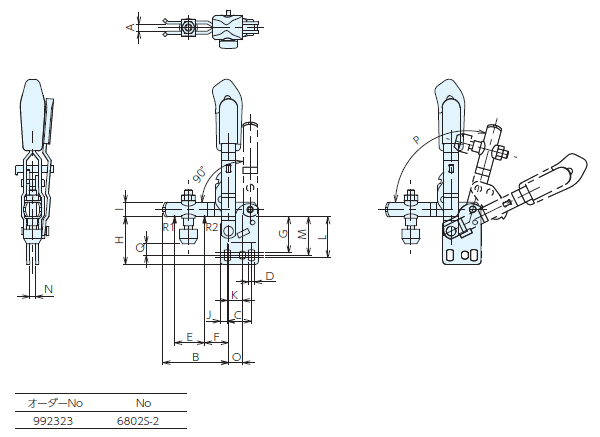

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N O P Q R1 R2
992323 6802S-2 6 51 20 5.5 25 20 28.5 39 12 6 12.5 32 30 5 13 105° 5~14 1 1.2
992324 6802S-3 8 80 20 7.5 43 27 - 50 18 7.5 - 44 - 6 16 105° 8~20 1.4 2.5
992325 6802S-4 10 100 32 8.5 61 30 57.5 67 20 13 - 58 - 8 22 105° 5~33 2 3

材質・熱処理・表面処理

名称 材質 表面処理
トグルダウンクランプ6802 SS400 亜鉛メッキ

特長

[6802S]
■安全レバーを握らなければ操作できない構造になっておりますので、誤操作・誤作動を防げます。
[付属品]クランピングスクリュー
