RoHS対応

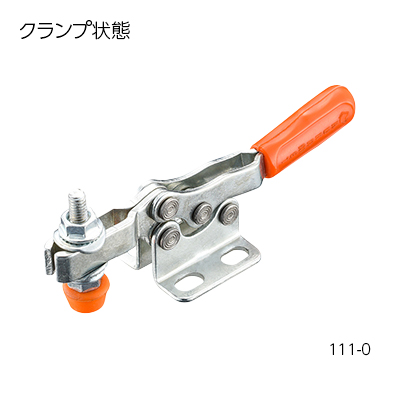

トグルダウンクランプ111

E-1142

仕様/価格

オーダーNo. No. 締付力kN 保持力kN ボルト径×ピッチ×長さ 全長×全高 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
Q1 Q2 R1 R2 DXF STEP
130060 111-0 0.45 0.3 0.52 0.35 M4x0.7x31 82.5x24 0.05 2,050 在庫 在庫〇 追加 DL DL
130061 111-1 0.85 0.65 1 0.8 M5x0.8x43.5 148x40 0.13 2,630 在庫 在庫〇 追加 DL DL
130062 111-2 1 0.75 1.2 1 M6x1.0x50.5 184x51 0.23 2,850 在庫 在庫〇 追加 DL DL
130063 111-3 2.3 1.25 2.5 1.35 M8x1.25x63.5 215x61 0.34 3,220 在庫 在庫〇 追加 DL DL
130064 111-4 3.5 1.8 3.65 2 M10x1.5x87 296x82 0.81 3,910 在庫 在庫〇 追加 DL DL
130065 111-5 4.5 2 5 2.13 M12x1.75x100 345x104 1.52 8,900 在庫 在庫〇 追加 DL DL
130066 S111-1 0.85 0.65 1 0.8 M5x0.8x43.5 148x40 0.13 7,350 在庫 在庫〇 追加 DL DL
130067 S111-2 1 0.75 1.2 1 M6x1.0x50.5 184x51 0.23 7,950 在庫 在庫〇 追加 DL DL
130068 S111-3 2.3 1.25 2.5 1.35 M8x1.25x63.5 215x61 0.34 9,100 在庫 在庫〇 追加 DL DL
130069 S111-4 3.5 1.8 3.65 2 M10x1.5x87 296x82 0.81 16,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O P
130060 111-0 25 25 25.5 13 4.25 11 16 16 - 15 7.5 -3.5~3 - 4.5 11 18
130061 111-1 33.5 32 43 28 5.25 13.5 23 17.5 20.5 21 10 -7~4.5 - 5 15 33
130062 111-2 37 40 66 47 6.5 23.5 26 20 27.5 28 14 -1~5.5 6 6 19 54
130063 111-3 39.5 46.5 68 42 8.4 25.5 - 24 32.5 34 14 -8~8.5 6 7 25 53
130064 111-4 58 60 100 73 10.5 41.5 - 36 43 45 19 -11.5~10 8.5 9 27 83
130065 111-5 75 66 129 92 12.5 42 53 42 - 55 25.5 -5.5~13.5 10 10 37 107
130066 S111-1 33.5 32 43 28 5.25 13.5 23 17.5 20.5 21 10 -7~4.5 - 5 15 33
130067 S111-2 37 40 66 47 6.5 23.5 26 20 27.5 28 14 -1~5.5 6 6 19 54
130068 S111-3 39.5 46.5 68 42 8.4 25.5 - 24 32.5 34 14 -8~8.5 6 7 25 53
130069 S111-4 58 60 100 73 10.5 41.5 - 36 43 45 19 -11.5~10 8.5 9 27 83

材質・熱処理・表面処理

名称 材質 表面処理
トグルダウンクランプ111 111:SM490、S111:SUS304 111:亜鉛メッキ

特長

[付属品]クランピングスクリュー
