トグルダウンクランプ112

E-1143

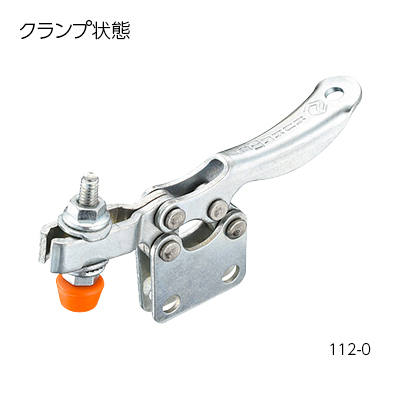

  • トグルダウンクランプ112 PIC1
  • トグルダウンクランプ112 PIC2

  • トグルダウンクランプ112 PIC1

  • トグルダウンクランプ112 PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 締付力kN 保持力kN ボルト径×ピッチ×長さ 全長×全高 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
Q1 Q2 R1 R2 DXF STEP
130076 112-0 0.45 0.3 0.52 0.35 M4x0.7x31 82.5×32 0.05 2,050 在庫 在庫〇 追加 DL DL
130077 112-1 0.85 0.65 1 0.8 M5x0.8x43.5 148×50 0.13 2,640 在庫 在庫〇 追加 DL DL
130078 112-2 1 0.75 1.2 1 M6x1.0x50.5 184×64 0.23 2,850 在庫 在庫〇 追加 DL DL
130079 112-3 2.3 1.25 2.5 1.35 M8x1.25x63.5 215×76 0.34 3,220 在庫 在庫〇 追加 DL DL
130080 112-4 3.5 1.8 3.65 2 M10x1.5x87 296×102 0.81 5,950 在庫 在庫〇 追加 DL DL
130081 112-5 4.5 2 5 2.13 M12x1.75x100 345×124 1.52 8,900 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q
130076 112-0 25 7 4 25.5 13 4.25 16 - 4.5 - 22.5 7.5 4～10.5 - 4.5 11 18
130077 112-1 33.5 9 5 43 28 5.25 23 - 5.6 - 31 10 3～14.5 - 5 15 33
130078 112-2 37 10 5 66 47 6.5 23.5 26 6.2 10 41 14 12～18.5 6 6 19 54
130079 112-3 39.5 12 6 68 42 8.4 25.5 - 9.1 - 49 14 7～23.5 6 7 25 53
130080 112-4 58 16 8 100 73 10.5 41.5 - 8.5 - 65 19 8.5～30 8.5 9 27 83
130081 112-5 75 20 10 129 92 12.5 47.5 - 12 - 75 25.5 14.5～33.5 10 10 37 107

材質・熱処理・表面処理

名称 材質 表面処理
トグルダウンクランプ112 SM490 亜鉛メッキ

特長

[付属品]クランピングスクリュー

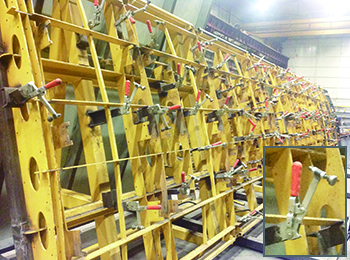

使用例
