RoHS対応

トグルダウンクランプ211

E-1146

  • トグルダウンクランプ211 PIC1

  • トグルダウンクランプ211 PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 締付力kN 保持力kN ボルト径×ピッチ×長さ 全長×全高 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
R1 R2 S1 S2 DXF STEP
130098 211-0 0.55 0.35 0.7 0.46 M4x0.7x31 56x85 0.09 2,490 在庫 在庫〇 追加 DL DL
130099 211-1 0.75 0.5 1 0.68 M5x0.8x43.5 70x125 0.16 3,070 在庫 在庫〇 追加 DL DL
130100 211-2 1.2 0.7 1.4 0.93 M6x1.0x50.5 94x141 0.24 3,220 在庫 在庫〇 追加 DL DL
130101 211-3 2 1.4 2.5 1.56 M8x1.25x63.5 107x187 0.41 3,590 在庫 在庫〇 追加 DL DL
130102 211-4 3 2 3.3 2.2 M10x1.5x87 152x240 0.89 6,150 在庫 在庫〇 追加 DL DL
130103 211-5 4.5 2.5 5 3 M12x1.75x100 195x263 1.51 8,900 在庫 在庫〇 追加 DL DL
130104 S211-1 0.75 0.5 1 0.68 M5x0.8x43.5 70x125 0.16 8,600 在庫 在庫〇 追加 DL DL
130105 S211-2 1.2 0.7 1.4 0.93 M6x1.0x50.5 94x141 0.24 9,050 在庫 在庫〇 追加 DL DL
130106 S211-3 2 1.4 2.5 1.56 M8x1.25x63.5 107x187 0.41 10,300 在庫 在庫〇 追加 DL DL
130107 S211-4 3 2 3.3 2.2 M10x1.5x87 152x240 0.89 16,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q
130098 211-0 25 34 31 20 4.25 9 15.5 23.5 24 18 8 0～6 - 5 11 22 115°
130099 211-1 26 37 44 26 5.25 16 - 24 27 23 10 -5～6.5 5 5 18 34 105°
130100 211-2 32 40 62 42 6.5 13 20 27 - 26 13 -4.5～4 4 6 20 50 105°
130101 211-3 40 47.5 67 42 8.4 19 25 31.5 32.5 37 16 -3～11.5 5 7.5 25 52 105°
130102 211-4 52 67 100 67 10.5 28 34.5 40 48.5 47 20 -8.5～12 5 9 34 82 135°
130103 211-5 65 75 130 88 12.5 24.5 45 44.5 52 58 25 -3～16.5 6 9 42 107 135°
130104 S211-1 26 37 44 26 5.25 16 - 24 27 23 10 -5～6.5 5 5 18 34 105°
130105 S211-2 32 40 62 42 6.5 13 20 27 - 26 13 -4.5～4 4 6 20 50 105°
130106 S211-3 40 47.5 67 42 8.4 19 25 31.5 32.5 37 16 -3～11.5 5 7.5 25 52 105°
130107 S211-4 52 67 100 67 10.5 28 34.5 40 48.5 47 20 -8.5～12 5 9 34 82 135°

材質・熱処理・表面処理

名称 材質 表面処理
トグルダウンクランプ211 211：SM490、S211：SUS304 211：亜鉛メッキ

特長

[付属品]クランピングスクリュー

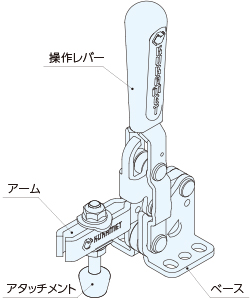

構成図

使用例

・操作レバーを立てることでクランプ、操作レバーを寝かせてアンクランプ操作を行います。
・リンク機構の行き端寸前のわずかなストロークをを利用してクランプします。
・全ストローク(行き端～戻り端)としては大きな隙間が得られることに加え、ワンタッチ操作が　あるため、高い作業性が得られます。





・主に、組み付け用ラインでのワーク保持 ・軽切削加工用クランプ ・溶接時のワーククランプ ・装置への組み込みによるユニット固定でご使用頂けます。また、金属加工での穴あけ・溶接・曲げ・研削・検査・組み付けの他、木材や樹脂の接着・穴あ　け・切断・フライス加工でもご使用頂けます。



取付方法

●製品の取付方法



製品寸法図のNを参考にプレートにタップを設けてください。
プレートにソケットスクリューでトグルクランプを取り付けます。







●アタッチメントの取付方法



ご使用の前にアタッチメントの取り付け、調整を行います。



  • アタッチメント上部のネジを緩めます。

  • アタッチメントの高さをクランプしたいワークに合わせて調整します。

  • 調整後、ナットを締め付けます。







使用用途に応じたアタッチメントへの交換が可能です。
詳細は下記表をご確認ください。
※アタッチメントは別売りです。

その他

■アタッチメント適合表



アタッチメント クランピングボルト
911		 クランピングボルト
916

ダブルクランピング

スクリュー931

角度調整クランピング

ボルト912

V溝アタッチメント付

ボルト913

 角度調整セレーション
タイプ付ボルト914		 クランピングボルトフット
スピンドルタイプ915
使い分け - -

2か所同時にクランプが

可能。

アタッチメント部が25度

傾くため、傾斜面でも確実

にクランプ。

アタッチメントがV溝に

なっているため、丸物ワーク

のクランプに最適。

アタッチメントがグリップ

になっており、鋳肌面などの

粗い確実にクランプ。

鋼材・先端固定タイプ。
平面でピンポイントにク

ランプ。
№ 211-0 911-0 916-0 - - - - -
(S)211-1 911-1 916-1 931-1 - - - 915-1
(S)211-2

911-2

911-2-C1
911-2-C2

 916-2 931-2 912-2 913-2 914-2 915-2
(S)211-3

911-3

911-3-C1
911-3-C2

 916-3 931-3 912-3 913-3 914-3 915-3
211-4

911-4

911-4-C1

 916-4 931-4 912-4 913-4 914-4 915-4
211-5 911-5 916-5 931-5 912-5 913-5 914-5 915-5
