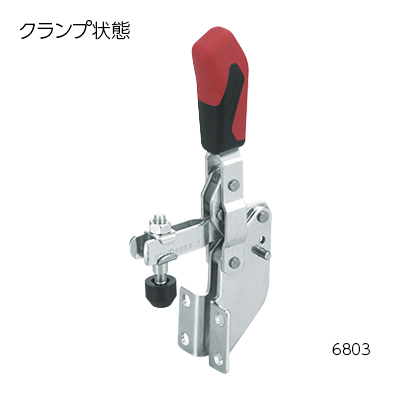

トグルダウンクランプ6803

E-9478

  • 9478.jpg

  • 9478.jpg

トグルクランプ

仕様/価格

オーダー№ № ボルト径xピッチx
長さ(並目)		 全長x全高 保持力kN 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
Q1 Q2 DXF STEP
992326 6803-1 M5x0.8x30 60x132 0.8 1.1 0.13 7,300 在庫 在庫〇 追加 DL DL
992327 6803-2 M6x1.0x35 78x180 1 1.2 0.22 9,100 在庫 在庫〇 追加 DL DL
992328 6803-3 M8x1.25x40 112x243 1.4 2.5 0.4 9,750 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H I J K L M N O P
992326 6803-1 5 34 20 4.5 19 8 14 47 10 5.5 30 30 5 17 105° 5-10
992327 6803-2 6 40 25.5 5.5 25 9 20 62 12 6 38 32 5 25 105° 2-11
992328 6803-3 8 65 28.5 6.5 43 11 24 73 18 7 43 38 6 31 105° 6-18

仕様/価格

オーダー№ № ボルト径xピッチx
長さ(並目)		 全長x全高 保持力kN 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
R1 R2 DXF STEP
992329 6803S-2 M5x0.8x35 78x180 1 1.2 0.25 14,700 在庫 在庫〇 追加 DL DL
992330 6803S-3 M8x1.25x45 112x243 1.4 2.5 0.54 16,400 在庫 在庫〇 追加 DL DL
992331 6803S-4 M8x1.25x65 140x280 2 3 0.75 19,400 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H I J K L M N O P Q
992329 6803S-2 6 42 26 5.5 25 9 20 62 12 6 38 32 5 25 36 105° -3-6
992330 6803S-3 8 65 29 6.5 43 11 24 73 18 7 43 38 6 31 42 105° 6-18
992331 6803S-4 10 83 32 8.5 50 17 32 104 20 10 52 96 8 40 62 105° 11-40

材質・熱処理・表面処理

名称 材質 表面処理
トグルダウンクランプ6803 SS400 亜鉛メッキ

特長

[6803S]
■安全レバーを握らなければ操作できない構造になっておりますので、誤操作・誤作動を防げます。
[付属品]クランピングスクリュー
