RoHS対応

トグルダウンクランプ6800B

E-9476

  • トグルダウンクランプ6800B PIC1

  • トグルダウンクランプ6800B PIC1

トグルクランプ

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 保持力 kN/kgf ボルト径x長さ 全長x全高 質量 kg 価格 在庫設定 在庫情報 製品BOX CAD
Q1 Q2 DXF STEP
120614 6800B-0 0.5/51 0.7/71 M4x34.5 49x81 0.06 7,650 在庫 在庫〇 追加 DL DL
120615 6800B-1 0.6/61 1.1/112 M5x38 60x98 0.11 8,150 在庫 在庫〇 追加 DL DL
120616 6800B-2 0.8/82 1.2/122 M6x46 78x130 0.18 10,400 在庫 在庫〇 追加 DL DL
120617 6800B-3 1.2/122 2.5/255 M8x63 112x186 0.41 12,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K L M N O P
120614 6800B-0 4 32 13.5 4.5 14 5.5 8.5 18 8 4.3 - 23 - 9.3 95° -4-6.5
120615 6800B-1 5 39 16 4.5 18 6 - 19 10 5.5 - 26 22.5 12 95° -3-2
120616 6800B-2 6 52 20 5.5 25 11 27 23 12 6 12.5 31 23 13 105° -4-5
120617 6800B-3 8 80 20 7.5 36 19 - 33 18 7.5 - 32 - 16 105° -3-8

材質・熱処理・表面処理

名称 材質 表面処理
トグルダウンクランプ6800B SS400 黒亜鉛メッキ（つや消し）

特長

■安全性を考慮した操作レバー
操作レバーは手にジャストフィットする形状のため、作業者の負担を軽減します。
また、滑りにくい表面に仕上げてあるため安全です。
■高い耐久性で確実にクランプ
ベースは駆動部に焼入ブシュ・ベアリングを組むことにより、高い耐久性を有しています。
また、肉厚鋼板を使用することにより、強力な締め付けを行っても、反り変形がないため、確実なクランプが可能。
■反射防止
画像測定用に反射を抑えています。

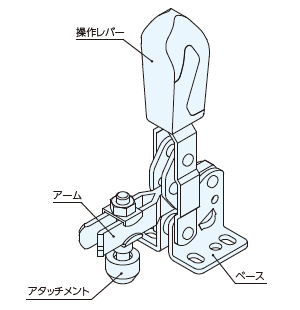

構成図

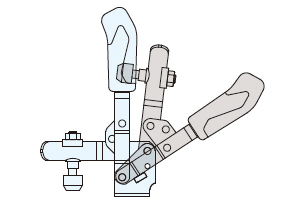

使用例

・操作レバーを立ててクランプ、操作レバーを寝かせてアンクランプを行います。
・リンク機構の行き端寸前のわずかなストロークをを利用してクランプします。
・全ストローク(行き端～戻り端)としては大きな隙間が得られることに加え、ワンタッチ操作があるため、高い作業性が得られます。

・主に、組み付け用ラインでのワーク保持 ・軽切削加工用クランプ ・溶接時のワーククランプ ・装置への組み込みによるユニット固定でご使用頂けます。また、金属加工での穴あけ・溶接・曲げ・研削・検査・組み付けの他、木材や樹脂の接着・穴あけ・切断・フライス加工でもご使用頂けます。







■注意事項



・クランプの能力を超えた使用は、作動不良・変形・破損・怪我等に繫がりますのでおやめください。
・操作レバーや可動部で手や指などを挟まないようにしてください。

取付方法

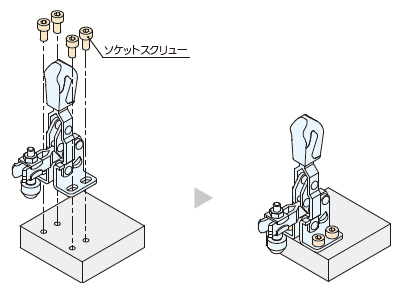

●製品の取付方法
製品寸法図のDを参考にプレートにタップを設けてください。
プレートにソケットスクリューでトグルクランプを取り付けます。





●アタッチメントの取付方法
ご使用の前にアタッチメントの取り付け、調整を行います。

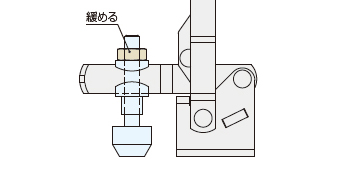

  • アタッチメントを上部のネジを緩めます。

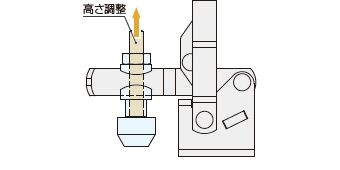

  • アタッチメントの高さをクランプしたいワークに合わせて調整します。

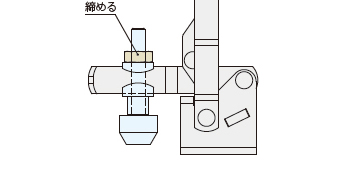

  • 調整後、ナットを締め付けます。





使用用途に応じたアタッチメントへの交換が可能です。
詳細は下記表をご確認ください。
※アタッチメントは別売りです。





●アタッチメント適合表

アタッチメント クランピングスクリュー6890B
使い分け

付属のアタッチメントよりもボルトが長い仕様です。

クランプ高さを変更したい際に最適です。
6800B-0 6890B-00
6800B-1 6890B-1
6800B-2 6890B-2-46、6890B-2-60、6890B-2-110
6800B-3 6890B-3

修理対応

本製品の修理対応は行っておりません。

摩耗や破損がみられる場合は新しいものと交換をしてください。

メンテナンス方法

・変形や破損などがないか確認してください。
・切粉や粉塵環境でご使用の場合は、使用前後に切粉や粉塵の除去を行ってください。
・リンク摺動部に注油を行ってください。
・アタッチメントに緩みがないか定期的に点検してください。
・アタッチメント先端のラバーキャップ6893に経年劣化が生じた場合は、交換をおこなってください。
　適合表は下記になります。





トグルダウンクランプ

 ラバーキャップ6893
6800-0 6893-0
6800-1 6893-1
6800-2 6893-2
6800-3 6893-3
6800-4 6893-3
6800-5 6893-6
6800-6 6893-6
6800NI-0 6893-0
6800NI-1 6893-1
6800NI-2 6893-2
6800NI-3 6893-3
