トグルダウンクランプ6830

E-9480

  • 9480.jpg
  • 9480.jpg

トグルクランプ

仕様/価格

オーダー
ボルト径xピッチx
長さ(並目)
全長x全高 保持力kN 質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
Q1 Q2 DXF STEP
992332 6830-0 M4x0.7x25 79x23 0.25 0.4 0.04 4,890 在庫 在庫〇 追加 DL DL
992333 6830-1 M5x0.8X30 119x30 0.8 1.1 0.11 7,200 在庫 在庫〇 追加 DL DL
992334 6830-2 M6x1.0x35 162x44 1 1.2 0.19 7,750 在庫 お問合わせ 追加 DL DL
992335 6830-3 M8x1.25x45 206x48 1.8 2.5 0.32 9,750 在庫 在庫〇 追加 DL DL
992336 6830-4 M8x1.25x65 281x74 2 3 0.7 12,100 在庫 入荷予定 追加 DL DL
992337 6830-5 M8x1.25x65 321x73 3 5 1.08 19,100 在庫 在庫〇 追加 DL DL
992338 6830NI-0 M4x0.7x25 79x23 0.25 0.4 0.04 8,500 在庫 在庫〇 追加 DL DL
992339 6830NI-1 M5x0.8X30 119x30 0.8 1.1 0.11 12,100 在庫 在庫〇 追加 DL DL
992340 6830NI-2 M6x1.0x35 162x44 1 1.2 0.19 13,600 在庫 在庫〇 追加 DL DL
992341 6830NI-3 M8x1.25x45 206x48 1.8 2.5 0.32 16,800 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N O P Q1 Q2
992332 6830-0 4 26 15.5 4.6 9 11 11.5 15 7.5 5 - 16 - 2 90° -5~2 0.25 0.4
992333 6830-1 5 40 15 5.2 18.6 13.5 13 20 10 5.5 - 22 18 5 90° -4~3 0.8 1.1
992334 6830-2 6 64 26 5.6 35 22 - 25 13 6 12.7 29 20 0 90° -3~6 1 1.2
992335 6830-3 8 72 25.5 6.5 44 22 - 33 15 7 - 29 23 8 90° 3~25 1.8 2.5
992336 6830-4 10 111 41 8.5 66 34 - 45 20 8 20.5 43 29 1 90° -6~23 2 3
992337 6830-5 10 121 41.5 8.5 78 30 - 46 25 12.5 - 41.5 - 9 90° -1~11 3 5
992338 6830NI-0 4 26 15.5 4.6 9 11 11.7 15 7 5.5 - 16 - 1 90° -5~2 0.25 0.4
992339 6830NI-1 5 40 15 5.2 18.6 13.5 13 20 10 5.5 - 22 18 5 90° -4~3 0.8 1.1
992340 6830NI-2 6 64 26 5.6 35 22 - 25 13 6 12.7 29 20 0 90° -3~6 1 1.2
992341 6830NI-3 8 72 25.5 6.5 36 22 - 33 15 7 - 29 23 8 90° -1~11 1.8 2.5

仕様/価格

オーダー
ボルト径xピッチx
長さ(並目)
全長x全高 保持力kN 質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
O1 O2 DXF STEP
992342 6830S-3 M8x1.25x45 206x48 1.8 2.5 0.39 19,600 在庫 在庫〇 追加 DL DL
992343 6830S-4 M8x1.25x65 281x74 2 3 0.8 22,900 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N O1 O2 P
992342 6830S-3 8 72 25.5 6.5 38 21 33 -2~9 15 7 13 32 22 8 1.8 2.5 45.5
992343 6830S-4 10 111 41 8.5 63 35 45 -4~24 20 8 20.5 43 29 1 2 3 58

材質・熱処理・表面処理

名称 材質 表面処理
トグルダウンクランプ6830 6830、6830S:SS400
6830NI:SUS304
6830、6830S:亜鉛メッキ

特長

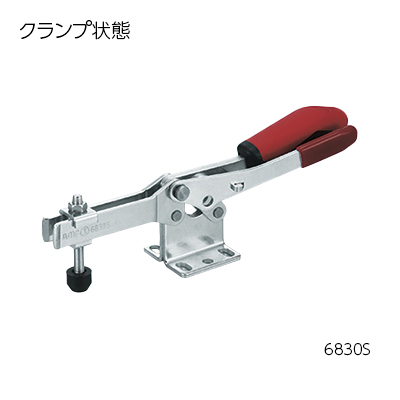

[6830S]
■安全レバーを握らなければ操作できない構造になっておりますので、誤操作・誤作動を防げます。

[付属品]クランピングスクリュー
