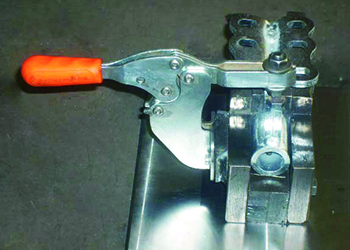

トグルダウンクランプ113-L

E-1144L

製品カタログ

製品に関するお問い合わせ

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

選択	オーダーNo.	No.	締付力kN		保持力kN		ボルト径×ピッチ×長さ	全長×全高	質量㎏	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダーNo.	No.	Q1	Q2	R1	R2	ボルト径×ピッチ×長さ	全長×全高	質量㎏	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	130092	113-1-L	Q1	Q2	R1	R2	0.85	0.65	1	0.8	M5x0.8x43.5	148x73	0.16	3,190	在庫	在庫〇	追加
	130093	113-2-L	1	0.75	1.2	1	M6x1.0x50.5	184x90	0.27	3,440	在庫	在庫〇	追加
	130094	113-3-L	2.3	1.25	2.5	1.35	M8x1.25x63.5	215x107	0.42	4,390	在庫	在庫〇	追加
	130095	113-4-L	3.5	1.8	3.65	2	M10x1.5x87	296x135	0.94	7,750	在庫	在庫〇	追加
	130096	113-5-L	4.5	2	5	2.13	M12x1.75x100	345x177	1.84	10,900	在庫	在庫〇	追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。

選択	オーダーNo.	No.	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P
	130092	113-1-L	32	32	39.5	28	5.25	13.5	21.5	19	21.5	22.5	10	-5.5～6	-	5	12	30
	130093	113-2-L	34	45	60	47	6.5	20	-	25.5	33.5	34	14	5～11.5	6	6	13	48
	130094	113-3-L	38.5	46	58	42	8.4	24	25	27.5	32.5	41	14	-1～15.5	6	7	16	44
	130095	113-4-L	54	60	91	73	10.5	32	-	32	40	46.5	19	-10～11.5	8.5	9	18	74
	130096	113-5-L	75	66	117	92	12.5	42	53	42	-	53	25.5	-7.5～11.5	10	10	25	95

材質・熱処理・表面処理

名称	材質	表面処理
トグルダウンクランプ113-L	SM490	亜鉛メッキ

特長

■安全レバーを解除しなければ操作できない構造になっておりますので誤操作・誤作動を防げます。

[付属品]クランピングスクリュー
