RoHS対応

クランピングスクリュー6890

E-9489

  • 9489.jpg

  • 9489.jpg

トグルクランプ

仕様/価格

オーダーNo. No. 適合機種 ボルト径(並目) 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
916546 6890-0 6800-0,6830-0,6832-0 M4x0.7 5 1,640 在庫 在庫△ 追加 DL DL
916547 6890-1 6800-1,6802-1,6803-1,6830-1,6832-1 M5x0.8 10 1,680 在庫 在庫〇 追加 DL DL
916548 6890-2 6800-2,6802-2,6803-2,6830-2,6832-2,6833-2 M6x1.0 22 1,740 在庫 在庫〇 追加 DL DL
916549 6890-3 6800-3,6802-3,6803-3,6830-3,6832-3,6833-3,6895-3 M8x1.25 40 1,780 在庫 在庫〇 追加 DL DL
916550 6890-4 6800-4,6802-4,6830-4,6832-4,6895-4 M8x1.25 62 2,070 在庫 在庫〇 追加 DL DL
916551 6890-5 6830-5,6832-5 M8x1.25 62 2,490 在庫 在庫△ 追加 DL DL
916552 6890-6 6800-5,6802-5 M12x1.75 160 3,200 在庫 在庫〇 追加 DL DL
916553 6890-7 6800-6,6802-6,6895-6 M12x1.75 180 3,330 在庫 在庫〇 追加 DL DL
950521 6890NI-00 6830NI-0 M4x0.7 5 5,400 廃番 お問合わせ 追加 DL DL
950522 6890NI-0 6800NI-0 M4x0.7 5 5,400 在庫 在庫〇 追加 DL DL
950523 6890NI-1 6800NI-1,6830NI-1 M5x0.8 10 5,500 在庫 在庫〇 追加 DL DL
950524 6890NI-2 6800NI-2,6830NI-2 M6x1.0 22 5,550 在庫 在庫〇 追加 DL DL
950525 6890NI-3 6800NI-3,6830NI-3 M8x1.25 40 5,650 在庫 在庫〇 追加 DL DL

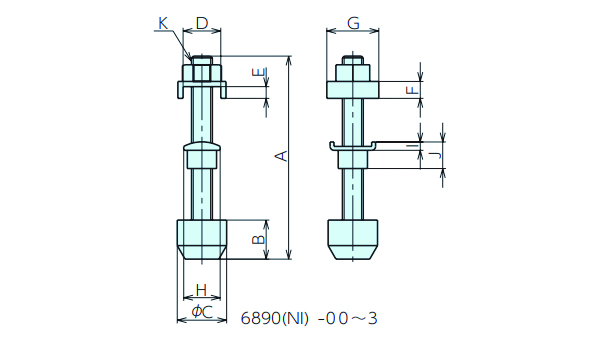

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K(並目)
916546 6890-0 33.5 8.5 11 8 1.8 3 9 10 5 10 M4x0.7
916547 6890-1 40 10 12.5 11 3.3 4.5 11 11 5 10 M5x0.8
916548 6890-2 47 12 15 12 3.3 4.5 11 11 5 11 M6x1.0
916549 6890-3 60 15 19 15 5.4 7.4 14 18 5 12 M8x1.25
916550 6890-4 80 15 19 19 5.6 8 20 10 6 12 M8x1.25
916551 6890-5 80 15 19 22 4.6 7 20 10 6 12 M8x1.25
916552 6890-6 100 20 26 24 6 9 30 14 8 16 M12x1.75
916553 6890-7 130 20 26 24 6 9 30 14 8 16 M12x1.75
950521 6890NI-00 32 8.5 11 8 1.8 3 9 9 4 9 M4x0.7
950522 6890NI-0 32 8.5 11 8 1.8 3 9 10 5 10 M4x0.7
950523 6890NI-1 38 10 12.5 11 3.3 4.5 11 11 5 10 M5x0.8
950524 6890NI-2 45 12 15 12 3.3 4.5 11 11 5 11 M6x1.0
950525 6890NI-3 58 15 19 15 5.4 7.4 14 18 5 12 M8x1.25

特長

■ラバーキャップ付
■スクリュー強度区分：8.8
