トグルダウンクランプ6832

E-9481

  • 9481.jpg
  • 9481.jpg

トグルクランプ

仕様/価格

オーダー
ボルト径xピッチx
長さ(並目)
全長x全高 保持力kN 質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
Q1 Q2 DXF STEP
992344 6832-0 M4x0.7x25 79x33 0.25 0.4 0.04 4,890 在庫 在庫〇 追加 DL DL
992345 6832-1 M5x0.8X30 119x42 0.8 1.1 0.11 7,200 在庫 在庫〇 追加 DL DL
992346 6832-2 M6x1.0x35 162x59 1 1.2 0.19 7,750 在庫 在庫〇 追加 DL DL
992347 6832-3 M8x1.25x45 206x64 1.8 2.5 0.32 9,750 在庫 在庫〇 追加 DL DL
992348 6832-4 M8x1.25x65 281x96 2 3 0.7 12,100 在庫 在庫〇 追加 DL DL
992349 6832-5 M8x1.25x65 321x92 3 5 1.06 19,100 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N O P Q1 Q2
992344 6832-0 4 26 13 4.6 11 10 9 25 7 5.5 - 21 - 3 1 0~7 0.25 0.4
992345 6832-1 5 40.5 15 5.2 18.5 11 13 33 10 5.5 - 27 25 5 5 3~10 0.8 1.1
992346 6832-2 6 64 26 5.6 35 22 - 40 13 6 12.7 35.5 31 5 0 7~16 1 1.2
992347 6832-3 8 72 25.5 6.5 35 22 - 49 15 7 - 42 39.8 6 8 8~18.5 1.8 2.5
992348 6832-4 10 111 41 8.5 62 34 - 66 20 8 20.5 59 52 8 1 9~38 2 3
992349 6832-5 10 121 41.5 8.5 78 30 - 66 25 12.5 - 58 - 10 9 15~37 3 5

仕様/価格

オーダー
ボルト径xピッチx
長さ(並目)
全長x全高 保持力kN 質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
R1 R2 DXF STEP
992350 6832S-3 M8x1.25x45 206x64 1.8 2.5 0.39 19,600 在庫 在庫〇 追加 DL DL
992351 6832S-4 M8x1.25x65 281x96 2 3 0.8 22,900 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N O R1 R2
992350 6832S-3 8 72 25.5 6.5 35 22 48 8~20 15 7 - 42 39 6 8 1.8 2.5
992351 6832S-4 10 111 41 8.5 66 34 67 11~39 20 8 20.5 60 53 8 1 2 3

材質・熱処理・表面処理

名称 材質 表面処理
トグルダウンクランプ6832 SS400 亜鉛メッキ

特長

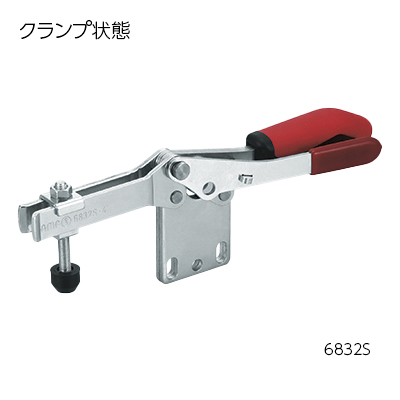

[6832S]
■安全レバーを握らなければ操作できない構造になっておりますので、誤操作・誤作動を防げます。

[付属品]クランピングスクリュー

使用例
