RoHS対応

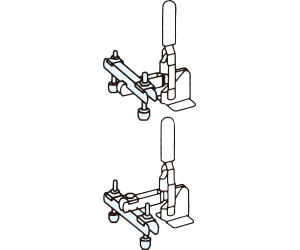

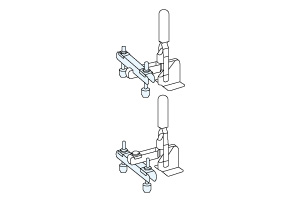

サポーティングアーム6895

E-9492

  • サポーティングアーム6895 PIC1

  • サポーティングアーム6895 PIC1

トグルクランプ

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合機種 ボルト径(並目) 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
916563 6895-3 6800-3
6802-3
6803-3
6820-3
6830-3
6832-3
6833-3		 M8x1.25 180 8,150 在庫 在庫〇 追加 DL DL
916564 6895-4 6800-4
6802-4
6820-4
6830-4
6832-4		 M8x1.25 370 9,700 在庫 在庫△ 追加 DL DL
916565 6895-5 6830-5
6832-5		 M8x1.25 370 9,600 在庫 在庫〇 追加 DL DL
916566 6895-6 6800-5,6
6802-5,6		 M12x1.75 985 15,500 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K L(並目)
916563 6895-3 120 15 15 3 15 2 5.5 100 40 50 38 M8x1.25
916564 6895-4 150 18 20 4 20 3 6 125 40 68 40 M8x1.25
916565 6895-5 150 19 20 4 20 3 5 125 40 68 40 M8x1.25
916566 6895-6 240 24 30 5 24 5 6 200 60 85 58 M12x1.75

特長

■クランピングスクリューは移動できます。
■クランピングスクリュー･ラバーキャップ付です。

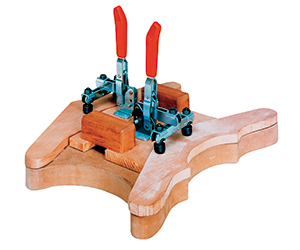

使用例
