トグルダウンサイドクランプ6860

E-9988

  • トグルダウンサイドクランプ6860 PIC1

  • トグルダウンサイドクランプ6860 PIC1

トグルクランプ

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 保持力kN 全長x全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
Q1 Q2 DXF STEP
109494 6860-1 1 1 150x74 0.34 23,900 在庫 在庫〇 追加 DL DL
109495 6860-2 2 2 219x94 0.7 25,700 在庫 在庫△ 追加 DL DL
109496 6860-3 3 3 270x110 1.62 31,900 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M N O P
109494 6860-1 17 33 40 5.5 15 0.5 22 36 12 7.5 34.5 39.5 53 55 25～32 5～10
109495 6860-2 19.5 56 50 6.5 32 9 28 46 16 12.5 48.5 61.5 75 75 30～40 14～24
109496 6860-3 29 74 50 8.5 37 14 34 55..5 20 20 60 80 96 90 40～50 20～30

材質・熱処理・表面処理

名称 材質 表面処理
トグルダウンサイドクランプ6860 SS400 亜鉛メッキ

特長

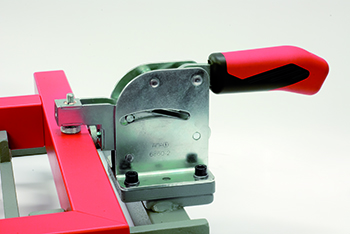

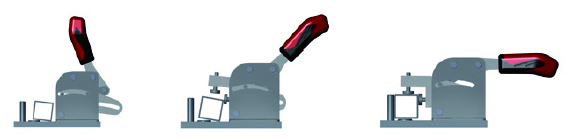

■１回のハンドル操作で垂直と水平方向の締付ができます。

使用例

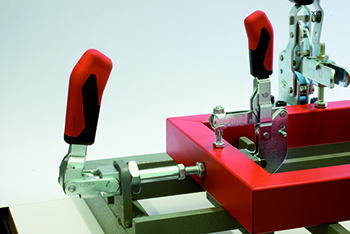

トグルダウンとトグルサイド２台の締付を1台で出来る画期的なトグルクランプです。
