トグルダウンクランプ211-L|株式会社ナベヤ

選択	オーダーNo.	No.	締付力kN		保持力kN		ボルト径×ピッチ×長さ	全長×全高	質量㎏	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダーNo.	No.	R1	R2	S1	S2	ボルト径×ピッチ×長さ	全長×全高	質量㎏	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	130108	211-1-L	R1	R2	S1	S2	0.75	0.5	1	0.68	M5x0.8x43.5	70x125	0.16	3,650	在庫	在庫〇	追加
	130109	211-2-L	1.2	0.7	1.4	0.93	M6x1.0x50.5	94x141	0.24	3,820	在庫	在庫〇	追加
	130110	211-3-L	2	1.4	2.5	1.56	M8x1.25x63.5	107x187	0.41	4,230	在庫	在庫〇	追加
	130111	211-4-L	3	2	3.3	2.2	M10x1.5x87	152x240	0.89	6,950	在庫	在庫〇	追加
	130112	211-5-L	4.5	2.5	5	3	M12x1.75x100	195x263	1.51	9,750	在庫	在庫〇	追加

オーダーNo.	No.	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q
130108	211-1-L	26	37	44	26	5.25	16	-	24	27	23	10	-5～6.5	5	5	18	34	105°
130109	211-2-L	32	40	62	42	6.5	13	20	27	-	26	13	-4.5～4	4	6	20	50	105°
130110	211-3-L	40	47.5	67	42	8.4	19	25	31.5	32.5	37	16	-3～11.5	5	7.5	25	52	105°
130111	211-4-L	52	67	100	67	10.5	28	34.5	40	48.5	47	20	-8.5～12	5	9	34	82	135°
130112	211-5-L	65	75	130	88	12.5	24.5	45	44.5	52	58	25	-3～16.5	6	9	42	107	135°

名称	材質	表面処理
トグルダウンクランプ211-L	SM490	亜鉛メッキ

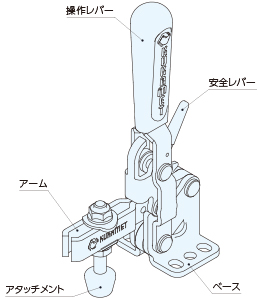

■安全レバーを解除しなければ操作できない構造になっておりますので誤操作・誤作動を防げます。
[付属品]クランピングスクリュー

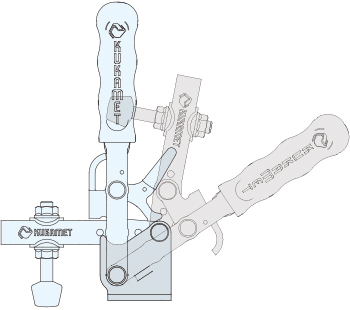

・操作レバーを立てることでクランプ、操作レバーを寝かせてアンクランプ操作を行います。
・リンク機構の行き端寸前のわずかなストロークをを利用してクランプします。
・全ストローク(行き端～戻り端)としては大きな隙間が得られることに加え、ワンタッチ操作が　あるため、高い作業性が得られます。

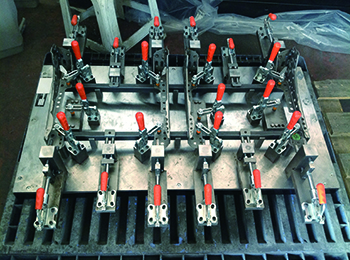

・主に、組み付け用ラインでのワーク保持・軽切削加工用クランプ・溶接時のワーククランプ・装置への組み込みによるユニット固定でご使用頂けます。また、金属加工での穴あけ・溶接・曲げ・研削・検査・組み付けの他、木材や樹脂の接着・穴あ　け・切断・フライス加工でもご使用頂けます。

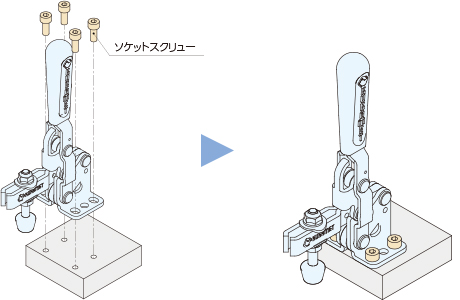

製品寸法図のNを参考にプレートにタップを設けてください。
プレートにソケットスクリューでトグルクランプを取り付けます。

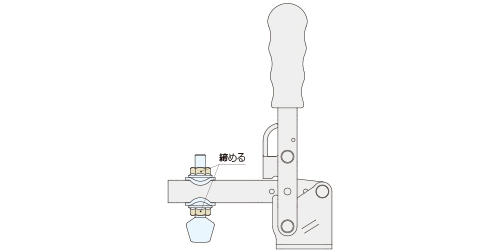

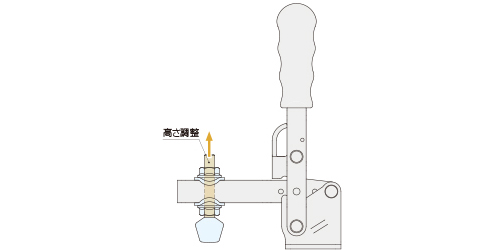

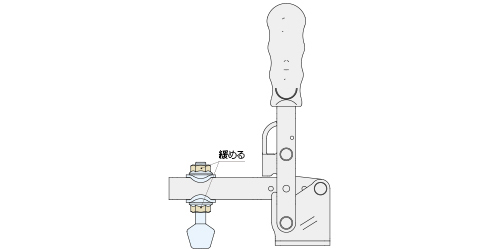

ご使用の前にアタッチメントの取り付け、調整を行います。

使用用途に応じたアタッチメントへの交換が可能です。
詳細は下記表をご確認ください。
※アタッチメントは別売りです。

アタッチメント		クランピングボルト 911	クランピングボルト 916	ダブルクランピングスクリュー931	角度調整クランピングボルト912	V溝アタッチメント付ボルト913	角度調整セレーションタイプ付ボルト914	クランピングボルトフットスピンドルタイプ915
使い分け		クランプポイントが小さいため、周囲の干渉物を避けたクランプが可能。溝や穴のクランプに適した形状。	広いポイントをクランプしたい際に最適。	2か所同時にクランプが可能。	アタッチメント部が25度傾くため、傾斜面でも確実にクランプ。	アタッチメントがV溝になっているため、丸物ワークのクランプに最適。	アタッチメントがグリップになっており、鋳肌面などの粗い確実にクランプ。	鋼材・先端固定タイプ。平面でピンポイントにクランプ。
№	211-1-L	911-1	916-1	931-1	-	-	-	915-1
	211-2-L	911-2 911-2-C1 911-2-C2	916-2	931-2	912-2	913-2	914-2	915-2
	211-3-L	911-3 911-3-C1 911-3-C2	916-3	931-3	912-3	913-3	914-3	915-3
	211-4-L	911-4 911-4-C1	916-4	931-4	912-4	913-4	914-4	915-4
	211-5-L	911-5	916-5	931-5	912-5	913-5	914-5	915-5
