RoHS対応

アライニングパッドA型

E-9632

仕様/価格

オーダー
No.
No. ネジ径 外径 ボール径
φ
質量
g
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
913763 632A-M6 M6x1.0 13 10 12 10,600 在庫 在庫〇 追加 DL DL
904641 632A-M8 M8x1.25 13 10 15 9,650 在庫 在庫〇 追加 DL DL
913764 632A-M10 M10x1.5 20 16 40 15,100 在庫 在庫〇 追加 DL DL
904642 632A-M12 M12x1.75 20 16 45 16,600 在庫 在庫〇 追加 DL DL
904643 632A-M16 M16x2 30 25 153 20,800 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
No.
No. A(並目) B C D E F
913763 632A-M6 M6x1.0 13 7.2 13 8 11
904641 632A-M8 M8x1.25 13 7.2 13 8 11
913764 632A-M10 M10x1.5 20 10.5 18 10 17
904642 632A-M12 M12x1.75 20 10.5 18 12 18
904643 632A-M16 M16x2 30 20 27 16 27

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
アライニングパッドA型 ボールSCM435 ボールHRC60 黒染め

特長

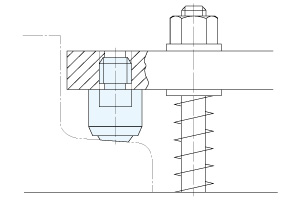

■ボールは9°までフレキシブルに回転、傾斜面でも確実にクランプします。

製品説明
