• ERON

RoHS対応

スイングクランプホルダーS型

E-9317SH

  • スイングクランプホルダーS型 PIC1

  • スイングクランプホルダーS型 PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 胴長 内径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950503 SH04035B 35 10 0.04 2,100 在庫 在庫〇 追加 DL DL
950504 SH06045B 45 14 0.07 2,330 在庫 在庫〇 追加 DL DL
950505 SH06053B 53 14 0.08 2,490 在庫 在庫〇 追加 DL DL
930153 SH08050A 50 16 0.09 1,930 在庫 在庫〇 追加 DL DL
930154 SH08060A 60 16 0.12 2,090 在庫 在庫〇 追加 DL DL
930155 SH08070A 70 16 0.15 2,240 在庫 在庫〇 追加 DL DL
914839 SH12090A 90 25 0.41 3,140 在庫 在庫〇 追加 DL DL
914840 SH12105A 105 25 0.5 3,470 在庫 在庫〇 追加 DL DL
914841 SH12120A 120 25 0.6 5,150 在庫 在庫〇 追加 DL DL
914842 SH12135A 135 25 0.69 5,700 在庫 在庫〇 追加 DL DL
914843 SH12150A 150 25 0.79 6,500 在庫 在庫〇 追加 DL DL
914844 SH12090B 90 25 0.43 3,140 在庫 在庫〇 追加 DL DL
914845 SH12105B 105 25 0.52 3,470 在庫 在庫〇 追加 DL DL
914846 SH12120B 120 25 0.61 5,150 在庫 在庫〇 追加 DL DL
914847 SH12135B 135 25 0.71 5,700 在庫 在庫〇 追加 DL DL
914848 SH12150B 150 25 0.8 6,500 在庫 在庫〇 追加 DL DL
914849 SH16090B 90 30 0.63 4,120 在庫 在庫〇 追加 DL DL
914850 SH16105B 105 30 0.78 4,550 在庫 在庫〇 追加 DL DL
914851 SH16120B 120 30 0.92 5,900 在庫 在庫〇 追加 DL DL
914852 SH16135B 135 30 1.07 6,500 在庫 在庫〇 追加 DL DL
914853 SH16150B 150 30 1.22 7,150 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B +0.07/0 C D(並目) E(並目) F G H I
950503 SH04035B 35 10 15 M4x0.7 M6x1.0 13 13 16.5 15
950504 SH06045B 45 14 18 M6x1.0 M8x1.25 15 16 19.5 20
950505 SH06053B 53 14 18 M6x1.0 M8x1.25 15 16 19.5 20
930153 SH08050A 50 16 21 M8x1.25 M8x1.25 15 18 23.5 21
930154 SH08060A 60 16 21 M8x1.25 M8x1.25 15 18 23.5 21
930155 SH08070A 70 16 21 M8x1.25 M8x1.25 15 18 23.5 21
914839 SH12090A 90 25 32 M12x1.75 M12x1.75 25 27 35.5 29
914840 SH12105A 105 25 32 M12x1.75 M12x1.75 25 27 35.5 29
914841 SH12120A 120 25 32 M12x1.75 M12x1.75 25 27 35.5 29
914842 SH12135A 135 25 32 M12x1.75 M12x1.75 25 27 35.5 29
914843 SH12150A 150 25 32 M12x1.75 M12x1.75 25 27 35.5 29
914844 SH12090B 90 25 32 M12x1.75 M16x2 25 27 35.5 29
914845 SH12105B 105 25 32 M12x1.75 M16x2 25 27 35.5 29
914846 SH12120B 120 25 32 M12x1.75 M16x2 25 27 35.5 29
914847 SH12135B 135 25 32 M12x1.75 M16x2 25 27 35.5 29
914848 SH12150B 150 25 32 M12x1.75 M16x2 25 27 35.5 29
914849 SH16090B 90 30 40 M16x2 M16x2 25 36 40.5 35.5
914850 SH16105B 105 30 40 M16x2 M16x2 25 36 40.5 35.5
914851 SH16120B 120 30 40 M16x2 M16x2 25 36 40.5 35.5
914852 SH16135B 135 30 40 M16x2 M16x2 25 36 40.5 35.5
914853 SH16150B 150 30 40 M16x2 M16x2 25 36 40.5 35.5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
スイングクランプホルダーS型 S45C 焼入(HRC25-35) 黒染め(四三酸化鉄被膜)

特長

■スイングクランプS型、ダブルクランプS型専用のホルダーです。

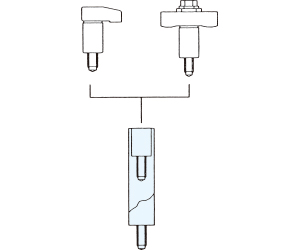

構成図

取付方法

●Ｔスロットナットで固定する場合

Ｔスロットナット(別売)をジグベースのT溝に挿入し、止めネジ同様に固定してください。





●止めネジで固定する場合

ジグベースのタップ穴に固定します。
固定はホルダーの2面幅をスパナで締めてください。





●スイングクランプジョイントS型と固定する場合

スイングクランプジョイントS型にスイングクランプホルダーS型を取り付けてください。
スイングクランプホルダーS型または、スイングクランプジョイントS型をスパナなどで回して固定してください。



修理対応

当製品の修理は行っておりません。
クランプ力低下や異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
