クランピングスクリュー
E-9531
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| タイプ | オ-ダ- No. |
No. | ネジ径 （並目） |
全長 | 許容荷重 N |
質量 g |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||
| SCS-R | 912496 | SCS-M4-6-R | M4x0.7 | 6.5 | 3500 | 0.4 | 330 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914206 | SCS-M4-10-R | M4x0.7 | 10.5 | 3500 | 0.7 | 280 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914207 | SCS-M4-16-R | M4x0.7 | 16.5 | 3500 | 1 | 280 | 在庫 | 在庫△ | 追加 |
|
|
| SCS-R | 912497 | SCS-M5-8-R | M5x0.8 | 8.6 | 5000 | 0.8 | 280 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914208 | SCS-M5-12-R | M5x0.8 | 12.6 | 5000 | 1.3 | 280 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914209 | SCS-M5-20-R | M5x0.8 | 20.6 | 5000 | 2.3 | 280 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 912498 | SCS-M6-10-R | M6x1.0 | 10.8 | 9000 | 1.5 | 280 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914210 | SCS-M6-16-R | M6x1.0 | 16.8 | 9000 | 2.5 | 280 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 932718 | SCS-M6-20-R | M6x1.0 | 20.8 | 9000 | 3.4 | 280 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914211 | SCS-M6-25-R | M6x1.0 | 25.8 | 9000 | 4 | 280 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 912499 | SCS-M8-10-R | M8x1.25 | 11.2 | 15000 | 2.5 | 310 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914212 | SCS-M8-12-R | M8x1.25 | 13.2 | 15000 | 3.2 | 310 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914213 | SCS-M8-20-R | M8x1.25 | 21.2 | 15000 | 5.7 | 310 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 932719 | SCS-M8-25-R | M8x1.25 | 26.2 | 15000 | 7.7 | 310 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914214 | SCS-M8-30-R | M8x1.25 | 31.2 | 15000 | 9 | 310 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 912500 | SCS-M10-12-R | M10x1.5 | 13.7 | 24000 | 5 | 370 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914215 | SCS-M10-16-R | M10x1.5 | 17.7 | 24000 | 7 | 370 | 在庫 | 在庫△ | 追加 |
|
|
| SCS-R | 932720 | SCS-M10-20-R | M10x1.5 | 21.7 | 24000 | 9.5 | 370 | 在庫 | お問合わせ | 追加 |
|
|
| SCS-R | 914216 | SCS-M10-25-R | M10x1.5 | 26.7 | 24000 | 11 | 370 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914217 | SCS-M10-35-R | M10x1.5 | 36.7 | 24000 | 16 | 370 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 912501 | SCS-M12-16-R | M12x1.75 | 18 | 30000 | 10 | 500 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914218 | SCS-M12-20-R | M12x1.75 | 22 | 30000 | 12.5 | 500 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914219 | SCS-M12-30-R | M12x1.75 | 32 | 30000 | 20 | 500 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914220 | SCS-M12-40-R | M12x1.75 | 42 | 30000 | 28 | 500 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 912502 | SCS-M16-20-R | M16x2 | 23.3 | 73000 | 22 | 700 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914221 | SCS-M16-25-R | M16x2 | 28.3 | 73000 | 28 | 700 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914222 | SCS-M16-35-R | M16x2 | 38.3 | 73000 | 41 | 700 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-R | 914223 | SCS-M16-50-R | M16x2 | 53.3 | 73000 | 48 | 700 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 932752 | SCS-M4-6-F | M4x0.7 | 6 | 3500 | 0.4 | 400 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 932753 | SCS-M4-10-F | M4x0.7 | 10 | 3500 | 0.7 | 400 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 932754 | SCS-M4-16-F | M4x0.7 | 16 | 3500 | 1 | 400 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 932755 | SCS-M5-8-F | M5x0.8 | 8 | 5000 | 0.8 | 400 | 在庫 | 在庫△ | 追加 |
|
|
| SCS-F | 932756 | SCS-M5-12-F | M5x0.8 | 12 | 5000 | 1.3 | 400 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 932757 | SCS-M5-20-F | M5x0.8 | 20 | 5000 | 2.3 | 400 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 912503 | SCS-M6-10-F | M6x1.0 | 10 | 9000 | 1.5 | 400 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 914224 | SCS-M6-16-F | M6x1.0 | 16 | 9000 | 2.5 | 400 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 932758 | SCS-M6-20-F | M6x1.0 | 20 | 9000 | 3.4 | 400 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 914225 | SCS-M6-25-F | M6x1.0 | 25 | 9000 | 4 | 400 | 在庫 | 在庫△ | 追加 |
|
|
| SCS-F | 912508 | SCS-M8-10-F | M8x1.25 | 10 | 15000 | 2.5 | 500 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 914226 | SCS-M8-12-F | M8x1.25 | 12 | 15000 | 3.2 | 500 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 914227 | SCS-M8-20-F | M8x1.25 | 20 | 15000 | 5.7 | 500 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 932759 | SCS-M8-25-F | M8x1.25 | 25 | 15000 | 7.7 | 500 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 914228 | SCS-M8-30-F | M8x1.25 | 30 | 15000 | 9 | 500 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 912509 | SCS-M10-12-F | M10x1.5 | 12 | 24000 | 5 | 530 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 914229 | SCS-M10-16-F | M10x1.5 | 16 | 24000 | 7 | 530 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 932760 | SCS-M10-20-F | M10x1.5 | 20 | 24000 | 9.5 | 530 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 914230 | SCS-M10-25-F | M10x1.5 | 25 | 24000 | 11 | 530 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 914231 | SCS-M10-35-F | M10x1.5 | 35 | 24000 | 16 | 530 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 912510 | SCS-M12-16-F | M12x1.75 | 16 | 30000 | 10 | 700 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 914232 | SCS-M12-20-F | M12x1.75 | 20 | 30000 | 12.5 | 700 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 914233 | SCS-M12-30-F | M12x1.75 | 30 | 30000 | 20 | 700 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 914234 | SCS-M12-40-F | M12x1.75 | 40 | 30000 | 28 | 700 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 912511 | SCS-M16-20-F | M16x2 | 20 | 73000 | 22 | 970 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 914235 | SCS-M16-25-F | M16x2 | 25 | 73000 | 28 | 970 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 914236 | SCS-M16-35-F | M16x2 | 35 | 73000 | 41 | 970 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-F | 914237 | SCS-M16-50-F | M16x2 | 50 | 73000 | 48 | 970 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オ-ダ- No. |
No. | A（並目） | B | C | D | E |
|---|---|---|---|---|---|---|---|
| 912496 | SCS-M4-6-R | M4x0.7 | 2.5 | 2 | 6.5 | - | |
| 914206 | SCS-M4-10-R | M4x0.7 | 2.5 | 2 | 10.5 | - | |
| 914207 | SCS-M4-16-R | M4x0.7 | 2.5 | 2 | 16.5 | - | |
| 912497 | SCS-M5-8-R | M5x0.8 | 3 | 2.5 | 8.6 | - | |
| 914208 | SCS-M5-12-R | M5x0.8 | 3 | 2.5 | 12.6 | - | |
| 914209 | SCS-M5-20-R | M5x0.8 | 3 | 2.5 | 20.6 | - | |
| 912498 | SCS-M6-10-R | M6x1.0 | 4 | 3 | 10.8 | - | |
| 914210 | SCS-M6-16-R | M6x1.0 | 4 | 3 | 16.8 | - | |
| 932718 | SCS-M6-20-R | M6x1.0 | 4 | 3 | 20.8 | - | |
| 914211 | SCS-M6-25-R | M6x1.0 | 4 | 3 | 25.8 | - | |
| 912499 | SCS-M8-10-R | M8x1.25 | 5.5 | 4 | 11.2 | - | |
| 914212 | SCS-M8-12-R | M8x1.25 | 5.5 | 4 | 13.2 | - | |
| 914213 | SCS-M8-20-R | M8x1.25 | 5.5 | 4 | 21.2 | - | |
| 932719 | SCS-M8-25-R | M8x1.25 | 5.5 | 4 | 26.2 | - | |
| 914214 | SCS-M8-30-R | M8x1.25 | 5.5 | 4 | 31.2 | - | |
| 912500 | SCS-M10-12-R | M10x1.5 | 7 | 5 | 13.7 | - | |
| 914215 | SCS-M10-16-R | M10x1.5 | 7 | 5 | 17.7 | - | |
| 932720 | SCS-M10-20-R | M10x1.5 | 7 | 5 | 21.7 | - | |
| 914216 | SCS-M10-25-R | M10x1.5 | 7 | 5 | 26.7 | - | |
| 914217 | SCS-M10-35-R | M10x1.5 | 7 | 5 | 36.7 | - | |
| 912501 | SCS-M12-16-R | M12x1.75 | 8.5 | 6 | 18 | - | |
| 914218 | SCS-M12-20-R | M12x1.75 | 8.5 | 6 | 22 | - | |
| 914219 | SCS-M12-30-R | M12x1.75 | 8.5 | 6 | 32 | - | |
| 914220 | SCS-M12-40-R | M12x1.75 | 8.5 | 6 | 42 | - | |
| 912502 | SCS-M16-20-R | M16x2 | 12 | 8 | 23.3 | - | |
| 914221 | SCS-M16-25-R | M16x2 | 12 | 8 | 28.3 | - | |
| 914222 | SCS-M16-35-R | M16x2 | 12 | 8 | 38.3 | - | |
| 914223 | SCS-M16-50-R | M16x2 | 12 | 8 | 53.3 | - | |
| 932752 | SCS-M4-6-F | M4x0.7 | 2.5 | 2 | 6 | 2 | |
| 932753 | SCS-M4-10-F | M4x0.7 | 2.5 | 2 | 10 | 2 | |
| 932754 | SCS-M4-16-F | M4x0.7 | 2.5 | 2 | 16 | 2 | |
| 932755 | SCS-M5-8-F | M5x0.8 | 3 | 2.5 | 8 | 2.5 | |
| 932756 | SCS-M5-12-F | M5x0.8 | 3 | 2.5 | 12 | 2.5 | |
| 932757 | SCS-M5-20-F | M5x0.8 | 3 | 2.5 | 20 | 2.5 | |
| 912503 | SCS-M6-10-F | M6x1.0 | 4 | 3 | 10 | 3.2 | |
| 914224 | SCS-M6-16-F | M6x1.0 | 4 | 3 | 16 | 3.2 | |
| 932758 | SCS-M6-20-F | M6x1.0 | 4 | 3 | 20 | 3.2 | |
| 914225 | SCS-M6-25-F | M6x1.0 | 4 | 3 | 25 | 3.2 | |
| 912508 | SCS-M8-10-F | M8x1.25 | 5.5 | 4 | 10 | 4.5 | |
| 914226 | SCS-M8-12-F | M8x1.25 | 5.5 | 4 | 12 | 4.5 | |
| 914227 | SCS-M8-20-F | M8x1.25 | 5.5 | 4 | 20 | 4.5 | |
| 932759 | SCS-M8-25-F | M8x1.25 | 5.5 | 4 | 25 | 4.5 | |
| 914228 | SCS-M8-30-F | M8x1.25 | 5.5 | 4 | 30 | 4.5 | |
| 912509 | SCS-M10-12-F | M10x1.5 | 7 | 5 | 12 | 6 | |
| 914229 | SCS-M10-16-F | M10x1.5 | 7 | 5 | 16 | 6 | |
| 932760 | SCS-M10-20-F | M10x1.5 | 7 | 5 | 20 | 6 | |
| 914230 | SCS-M10-25-F | M10x1.5 | 7 | 5 | 25 | 6 | |
| 914231 | SCS-M10-35-F | M10x1.5 | 7 | 5 | 35 | 6 | |
| 912510 | SCS-M12-16-F | M12x1.75 | 8.5 | 6 | 16 | 7.2 | |
| 914232 | SCS-M12-20-F | M12x1.75 | 8.5 | 6 | 20 | 7.2 | |
| 914233 | SCS-M12-30-F | M12x1.75 | 8.5 | 6 | 30 | 7.2 | |
| 914234 | SCS-M12-40-F | M12x1.75 | 8.5 | 6 | 40 | 7.2 | |
| 912511 | SCS-M16-20-F | M16x2 | 12 | 8 | 20 | 10.7 | |
| 914235 | SCS-M16-25-F | M16x2 | 12 | 8 | 25 | 10.7 | |
| 914236 | SCS-M16-35-F | M16x2 | 12 | 8 | 35 | 10.7 | |
| 914237 | SCS-M16-50-F | M16x2 | 12 | 8 | 50 | 10.7 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| クランピングスクリュー | 本体：SCM435ボール：SUJ2 | ボール：焼入HRC56～60 | 黒染め |
特長
-
■SCS-Rは、点接触でワークを確実にクランプします。

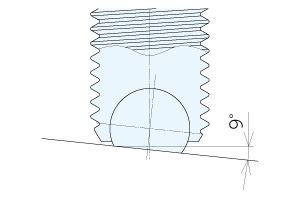

■SCS-Fは、9°までフレキシブルに回転。傾斜面でも確実にクランプします。
使用例
■注意事項
許容荷重以上の荷重をかけると正常な機能が発揮できなくなる恐れがあります。
