スイングクランプジョイントS型|株式会社ナベヤ

選択	オーダーNo.	No.	胴長	ネジ径	質量kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダーNo.	No.	胴長	ネジ径	質量kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	930156	SJ08025A	25	M8x1.25	0.06	1,590	在庫	在庫〇	追加
	930157	SJ08035A	35	M8x1.25	0.09	1,700	在庫	在庫〇	追加
	930158	SJ08045A	45	M8x1.25	0.11	1,890	在庫	在庫〇	追加
	930159	SJ08055A	55	M8x1.25	0.14	2,010	在庫	在庫〇	追加
	914854	SJ12060A	60	M12x1.75	0.39	2,380	在庫	在庫〇	追加
	914855	SJ12100A	100	M12x1.75	0.61	2,750	在庫	在庫〇	追加
	914856	SJ12150A	150	M12x1.75	0.95	3,280	在庫	在庫〇	追加
	914857	SJ12200A	200	M12x1.75	1.26	3,650	在庫	在庫△	追加
	914858	SJ12060B	60	M16x2	0.39	2,380	在庫	在庫〇	追加
	914859	SJ12100B	100	M16x2	0.61	2,750	在庫	在庫〇	追加
	914860	SJ12150B	150	M16x2	0.95	3,320	在庫	在庫〇	追加
	914861	SJ12200B	200	M16x2	1.26	3,780	在庫	在庫〇	追加
	914862	SJ16060B	60	M16x2	0.6	2,920	在庫	在庫〇	追加
	914863	SJ16100B	100	M16x2	1	3,470	在庫	在庫〇	追加
	914864	SJ16150B	150	M16x2	1.5	4,920	在庫	在庫〇	追加
	914865	SJ16200B	200	M16x2	2	6,000	在庫	在庫〇	追加

オーダーNo.	No.	A	B	C(並目)	D	E	F
930156	SJ08025A	25	21	M8x1.25	15	18	17
930157	SJ08035A	35	21	M8x1.25	15	18	17
930158	SJ08045A	45	21	M8x1.25	15	18	17
930159	SJ08055A	55	21	M8x1.25	15	18	17
914854	SJ12060A	60	32	M12x1.75	25	25	27
914855	SJ12100A	100	32	M12x1.75	25	25	27
914856	SJ12150A	150	32	M12x1.75	25	25	27
914857	SJ12200A	200	32	M12x1.75	25	25	27
914858	SJ12060B	60	32	M16x2	25	30	27
914859	SJ12100B	100	32	M16x2	25	30	27
914860	SJ12150B	150	32	M16x2	25	30	27
914861	SJ12200B	200	32	M16x2	25	30	27
914862	SJ16060B	60	40	M16x2	25	30	36
914863	SJ16100B	100	40	M16x2	25	30	36
914864	SJ16150B	150	40	M16x2	25	30	36
914865	SJ16200B	200	40	M16x2	25	30	36

名称	材質	熱処理	表面処理
スイングクランプジョイントS型	S45C	焼入(HRC25-35）	黒染め(四三酸化鉄被膜)

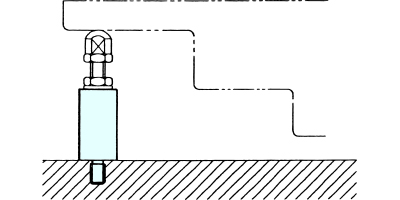

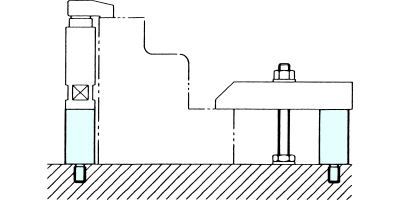

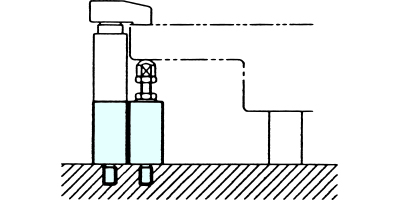

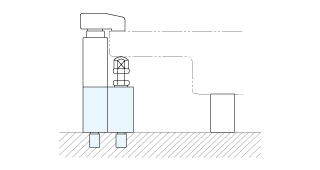

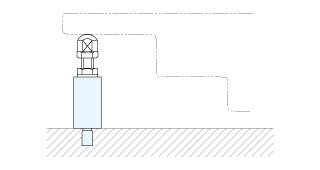

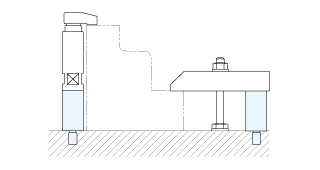

■スイングクランプS型、ダブルスイングクランプS型専用のジョイントです。

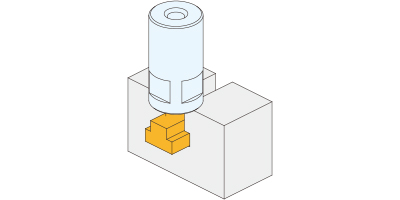

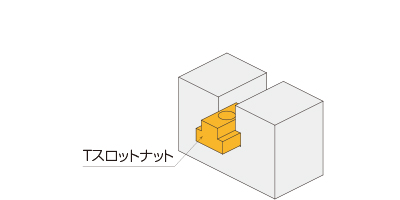

Ｔスロットナット(別売)をジグベースのT溝に挿入し、止めネジ同様に固定してください。

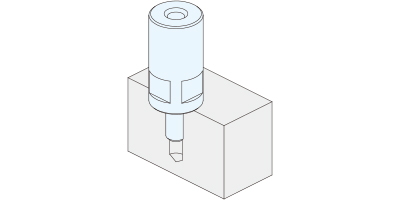

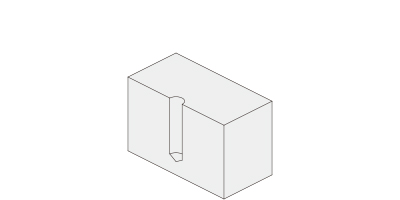

ジグベースのタップ穴に固定します。
固定はホルダーの2面幅をスパナで締めてください。

スイングクランプジョイントS型にスイングクランプホルダーS型を取り付けてください。
スイングクランプホルダーS型または、スイングクランプジョイントS型をスパナなどで回して固定してください。

当製品の修理は行っておりません。
クランプ力低下や異常がみられる場合は、交換をしてください。

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

位置決め締結
