スイングクランプ用ハイトアジャストサポート

E-9318

仕様/価格

オーダーNo. No. A-0.002 -0.010 ネジ径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
903504 EWN331350 35 M12X1.75 0.33 7,350 在庫 在庫〇 追加 DL DL
903505 EWN331704 70 M12X1.75 0.64 8,700 在庫 在庫〇 追加 DL DL
903506 EWN331146 140 M12X1.75 1.34 14,300 在庫 在庫〇 追加 DL DL
903507 EWN331635 35 M12X1.75 0.7 12,400 在庫 在庫〇 追加 DL DL
903508 EWN331670 70 M12X1.75 1.49 14,300 在庫 在庫〇 追加 DL DL
903509 EWN331614 140 M12X1.75 3.05 25,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A -0.002/-0.010 B C D E F(並目) G H
903504 EWN331350 35 40 36 7.5 20 M12X1.75 0.02 0.005
903505 EWN331704 70 40 36 25 20 M12X1.75 0.03 0.005
903506 EWN331146 140 40 36 60 20 M12X1.75 0.07 0.005
903507 EWN331635 35 60 55 7.5 20 M12X1.75 0.02 0.005
903508 EWN331670 70 60 55 25 20 M12X1.75 0.03 0.005
903509 EWN331614 140 60 55 60 20 M12X1.75 0.07 0.005

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
スイングクランプ用ハイトアジャストサポート SCM420 焼入HRC60 黒染め

特長

■もちろんワーク固定のハイトアジャストにも使えます。T溝にもタップ穴にも使えます。

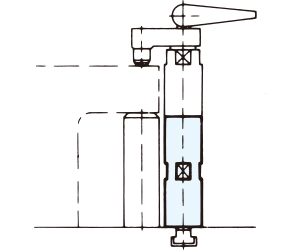

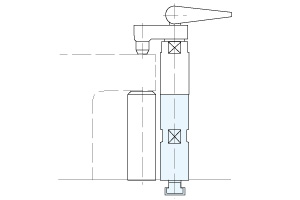

使用例

使用方法

ガイド溝がないので、
クランプヘッドを自在に動かせます。
ボルト式と
クイックレバー式があります。
SCM420
焼入硬度HRC60で強靭です。
クランプヘッドが入るだけの隙間でもクランプできます。   重切削に耐えられます。

選定ガイド

注意事項

クイックレバーは必ず倒れた状態で使用してください。
クイックレバーの倒れ方が不十分だと、アンクランプ状態となり、作業者が障害を負う可能性があります。
クランプ時のクイックレバーの倒れる方向は確定していません。
ハンドルの長さ、クランプ中心から180度の干渉範囲を想定してご使用ください。



クイックレバーを回し、スイングヘッドがワークに当たるまで下げます。
ワークに当たったら、クイックレバーを45度程戻し、ハンドルを倒します。
カム機構により、スイングヘッドが下がり、クランプ状態となります。
クイックレバーを起こすと、内蔵スプリングによりクランプヘッドが上昇します。
