口金(ワーク有無検出ポート付き)
E-1196
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 148969 | LTAIR100-JAS | 102 | 45 | 19 | 60 | 27 | 11 | 17.5 | 11 | 35 | 1.5 | 4 | 3 |
特長
-
■ロックタイトエアマシンバイス専用のワークの着座検出用の穴を設けた口金です。
■着座センサーとの組合せでワークの有無を検知できます。
■継手は左右どちらにも付け替えられます。
※ロックタイトエアマシンバイス専用品です。
※着座センサーはお客様でご用意ください。
[付属品]Oリング

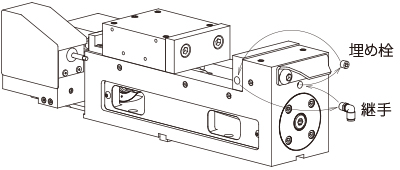

使用例
エア供給ポート（寸法図øKもしくはφL）に差圧センサーからのエアを供給してください。
φKを使用する場合はエアバイス本体側側面の埋め栓を取り外さずにエアを供給してください。
φLを使用する場合はøKの継手を取外し、エアバイス本体の操作側側面の埋め栓を継手と交換しエアを供給してください。
ワーク有無検出ポートにワークを押し付けた時のエアの差圧によってワークの有無を検知する仕組みとなります。
