ワークプッシュ
E-1196
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 148968 | LTAIR100-WP | 115 | 130 | 19 | 100 | 4 | 73.5 | 59.5 | 57 | 22 | 25 | 166 | 18 | 106.9～116.4 | 33.4～42.9 | M8 |
特長
-
■ワークを押し当てるために複動エアシリンダ―を内蔵した横押しユニットです。
■ワークストッパー（ワーク有無検出ポート付き）との併用でより確実なワーク設置ができます。
[動画はこちらから]

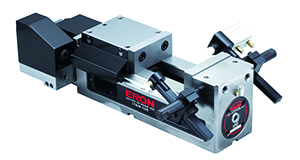

ロックタイト エアーマシンバイス
使用例
■ワークへの出力
| 使用圧力 Mpa | 出力 Ｎ |
|---|---|
| 0.3 | 71 |
| 0.5 | 118 |
| 0.7 | 165 |
