ネオグリップ(空圧式)
E-1403
仕様/価格 センサー無タイプ
寸法図・サイズ表
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N f7 | O | P | Q | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 149501 | NEP85-160 | 160 | 17.5 | 125 | 17.5 | 125 | 85 | 90 | 111.75 | 22 | 133.75 | 30 | 21 | 9 | 12 | 4 | 19 | M10 | 138.3 | 36.1 | 87.9 | M8 | P6 | 3 | |
| 157476 | NEP125-250 | 250 | 25 | 200 | 25 | 200 | 125 | 105 | 130.75 | 23 | 153.75 | 33.5 | 25 | 9 | 14 | 4 | 19 | M12 | 216.8 | 55.8 | 138.4 | M10 | P8 | 3 |
仕様/価格 センサー有タイプ
寸法図・サイズ表
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N f7 | O | P | Q | R | S | T | U | V | W | x |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 149502 | NEPS85-160 | 160 | 17.5 | 125 | 17.5 | 125 | 85 | 90 | 111.75 | 22 | 133.75 | 30 | 21 | 9 | 12 | 4 | 19 | M10 | 138.3 | 36.1 | 87.9 | M8 | P6 | 3 | 188 | |
| 157477 | NEPS125-250 | 250 | 25 | 200 | 25 | 200 | 125 | 105 | 130.75 | 23 | 153.75 | 33.5 | 25 | 9 | 14 | 4 | 19 | M12 | 216.8 | 55.8 | 138.4 | M10 | P8 | 3 | 264 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| ネオグリップ(空圧式) | 本体：S50C可動体：SCM440 | 本体：全体焼入れ（HRC40） 可動体：全体焼入れ（HRC50） |
本体：黒染め処理（四三酸化鉄皮膜） |
特長
-
■エアーの供給でクランプ／アンクランプを自動化できるバイスです。
■作動用のエアー供給は側面もしくは底面のどちらか選択できます。
■ワークは常にバイスの中心位置でクランプ。高精度な繰り返し位置決めで芯出しレス。段取り時間を短縮できます。（繰り返し位置決め精度：±0.02）
■80万回の耐久テストをクリア。自動化ラインにおいて高い信頼性があります。
■可動体の前後組み替えで口開きを増大できます。
■ワークの形状や加工条件に応じて口金はグリップ(別売)、セルフカット口金(別売)を使用ください。
■可動体を取り外して、ブロックタイプのセルフカット口金(別売)を使用することもできます。
※口金は付属されておりません。別途ご購入ください。
口金はこちらからご確認ください。
※センサー有に用いているスイッチは以下となります。詳細はその他の「内部センサーの仕様変更及び切替えについて」をご確認ください。
| № | 使用センサ |
| NEPS85-160 | E2E-X1R5E1 2M（オムロン製） |
| NEPS125-250 | E2E-C06S02-WC-C1 2M（オムロン製） |
※NEP125-250（オーダーNo：157476）は吊り穴用タップ穴の径が在庫品のみM8となります。（2024.5.15）
[付属品]
NEP(S)85-160
本体位置決め・取付用ボルトM10：2個
本体取付用六角穴付きボルトSKS10065：2個
本体底面用O リング：2 個
NEP(S)125-250
本体位置決め・取付用ボルトM12：2個
本体取付用六角穴付きボルトSKS12065：2個
本体底面用O リング：2 個

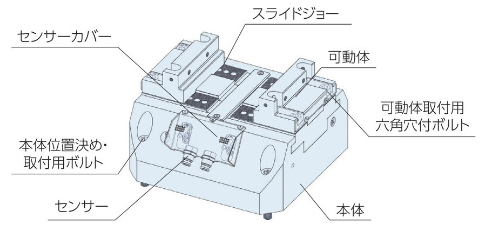

構成図
※センサー、センサーカバーはNEPSのみ。
本体に組み込まれた近接センサーでスライドジョーの位置を検知します。

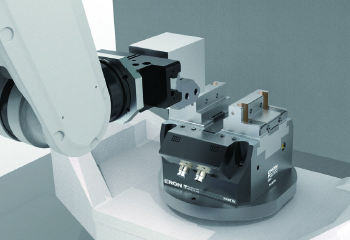

使用例
ロボットとの組み合わせで、ワーク搬送から取り出すまでの工程を全て自動化できます。
●導入後の工程
機外のストッカーにワークを配置
ストッカーのワークを機内へ搬送
搬送したワークをクランプ、アンクランプ
機外のワークをストッカーへ搬送
機構説明
■機種別対応
●センサー無仕様
圧縮エアのON、OFFでクランプ、アンクランプ信号は出しますが、ワークの有無は検知ができません。
ワークの有無確認のためには、検出用のセンサーを別途ご用意ください。
●センサー有仕様
バイスにセンサーが内蔵されており、センサーを使用することでスライドジョーの動作状況を検出ができます。
センサーによりアンクランプ状態・ワーククランプ状態・ワーク無しクランプ状態を検出します。
ワークが無いなどの異常を検知を行いたい場合に最適です。
取付方法
●ネオグリップ（空圧式）の取付

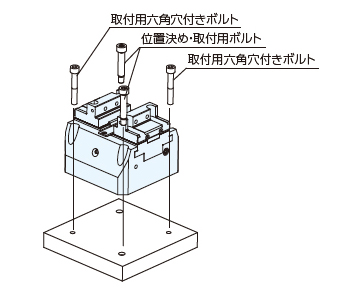

取付例
2箇所の穴（φB H7）は位置決め・取付用ボルト で位置決めを行います。

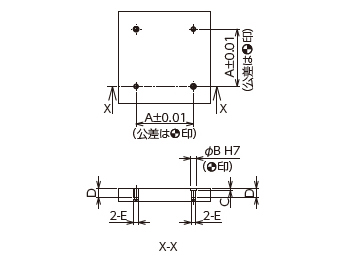

取付穴加工図
| № | A | B | C | D | E |
|---|---|---|---|---|---|
| NEP(S) 85-160 | 125 | 12 | 5 | 20 | M10 |
| NEP(S)125-160 | 200 | 14 | 5 | 21 | M12 |
●口金／可動体の取り付け

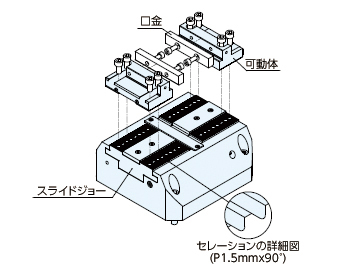

標準取り付け時
可動体とスライドジョーのセレーションを合わせて使用してください。

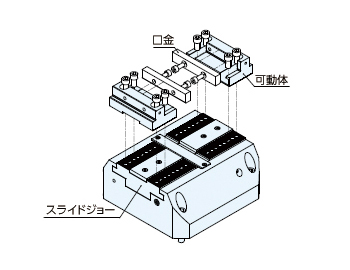

口開増大（可動体前後入替）時
可動体を先に固定してから口金を取り付けてください。
●取付口金適合表
| 名称 | オーダー№ | № | 適合バイス | 取付タイプ |
|---|---|---|---|---|
| グリップ口金 | 149503 | NEP85-SJG | NEP85-160 NEPS85-160 |
可動体取付 |
| グリップ口金 | 157773 | NEP125-SJG | NEP125-250 NEPS125-250 |
可動体取付 |
| セルフカット口金 | 149504 | NEP85-SCJS | NEP85-160 NEPS85-160 |
可動体取付 |
| セルフカット口金 | 157774 | NEP125-SCJS | NEP125-250 NEPS125-250 |
可動体取付 |
| セルフカット口金 | 149941 | NEP85-SCJBS | NEP85-160 NEPS85-160 |
本体取付 |
| セルフカット口金 | 157775 | NEP125-SCJBS | NEP125-250 NEPS125-250 |
本体取付 |
| 自動交換口金ユニット | 152353 | NEP85-AJ | NEP85-160 NEPS85-160 |
本体取付 |

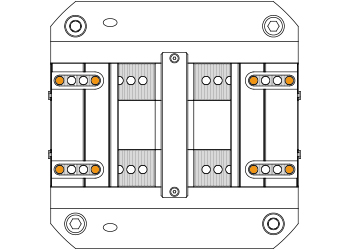

●可動体取付位置
可動体を調整して、外側(上図)にボルトを固定してください。

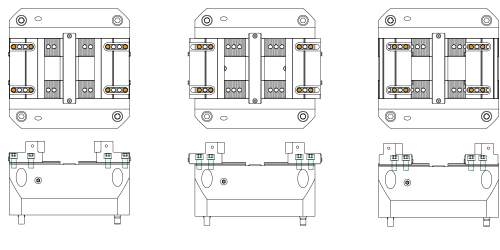

●イメージレイアウト
※●可動体を調整して、外側(上図)にボルトを固定してください。

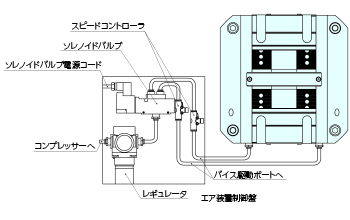

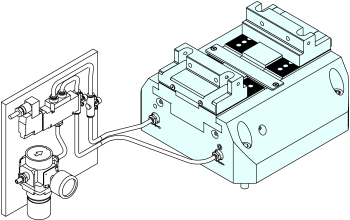

■圧縮空気接続方法
レギュレータ、ソレノイドバルブ、スピードコントローラ、エア継手、エア配管等をご用意ください。

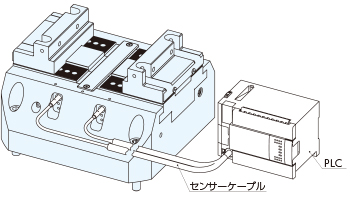

■センサー接続方法（NEPSのみ）
・センサー出力端をPLCのI/O端に接続してください。
・センサーケーブルは動作状態の検出に使用するためバイス側２か所に接続してください。
・電気関係：シーケンサー（PLC)、接続用センサーケーブルをご用意ください。
標準付属近接センサーの配線（出力）は３線（NPN）となっております。
※出力PNPは別途対応可能

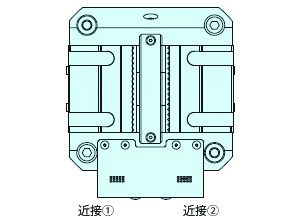

■近接スイッチ検出イメージ (NEPSのみ)
|
近接① |
近接② |
|
|---|---|---|
|
U（アンクランプ）
|
OFF | ON |
|
WC（ワーククランプ）
|
ON | ON |
|
C（ワーク無しクランプ）
|
ON | OFF |
近接スイッチでは上記3つの条件の組合せにより検出を行います。
ワーク寸法の設定によっては3つの条件を検出できるように近接スイッチの調整が必要です。
ワーク寸法のバラツキによっては使用できない場合がございます。
能力
供給エアー圧力と締付力の関係の参考値は以下のグラフをご確認ください。
ご使用される環境に合わせてエアー圧力、締付力のご調整が可能です。

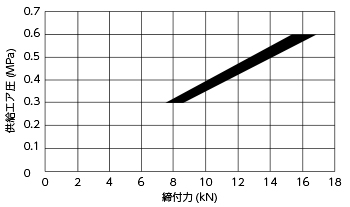

NEP(S)85-160

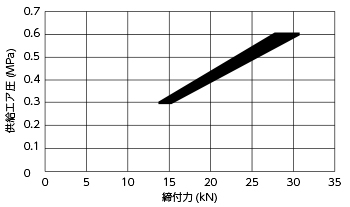

NEP(S)125-250
その他
■内部センサーの仕様変更及び切替えについて
「NEPS85-160」に使用していますオムロン製センサの受注生産終了に伴い、後継品センサへ切り替わります。
切替に伴う仕様の違いは、オムロン様のWEBサイトにてご確認ください。
| 変更前 | 変更後（後継品） | |
|---|---|---|
| センサシリーズ名 | E2E | E2E NEXT |
| センサ型式 | E2E-X1R5E1-2M | E2E-X1R5C18-2M |
■タップ穴径の変更について
製品の吊り穴用タップ穴径の仕様変更いたしました。（寸法図：U）
従来：M8
変更後：M10
