ワークストッパー(ワーク有無検出ポート付き)
E-1196
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | H | I | J | K | L | M | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 148967 | LTAIR100-WSTS | 115 | 130 | 19 | 100 | 4 | 1.5 | 57 | 22 | 25 | 145 | 7.5 | 28 | M8 |
特長
-
■差圧センサーとの組合せでワークが口幅方向の任意の位置に設置されているか検出します。
■ワークプッシュとの併用でより確実なワーク設置ができます。
【取扱いについて】
エア供給ポートに差圧センサーからのエアを供給してください。
ワーク有無検出ポートにワークを押し付けた時のエアの差圧によってワークの有無を検出する仕組みとなります。

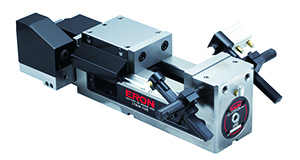

使用例
