ダブルスイングクランプS型
E-9337S
仕様/価格
| オーダーNo. | No. | クランプ 距離 |
クランプ ストローク |
最大操作 トルクN・m |
最大締付力 kN |
質量 kg |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||
| 950203 | SD16 | 16 | 0-7 | 3 | 1.6 | 0.11 | 6,200 | 在庫 | 在庫〇 | 追加 |
|
|
| 950204 | SD18 | 18 | 0-9 | 8 | 2.2 | 0.14 | 6,550 | 在庫 | 在庫〇 | 追加 |
|
|
| 950205 | SD23 | 20 | 0-10 | 15 | 3.6 | 0.18 | 6,900 | 在庫 | 在庫〇 | 追加 |
|
|
| 926799 | SD35 | 36 | 2.5-14 | 40 | 6 | 0.27 | 12,200 | 在庫 | 在庫〇 | 追加 |
|
|
| 926800 | SD50 | 50 | 2.5-14 | 60 | 6.5 | 0.55 | 15,700 | 在庫 | 在庫〇 | 追加 |
|
|

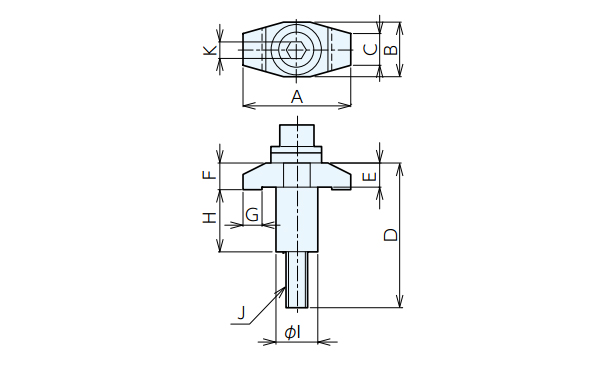

寸法図・サイズ表
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J(並目)x長さ | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 950203 | SD16 | 32 | 12 | 7 | 38 | 6 | 7 | 7 | 16 | 10-0.025 -0.061 | M4x0.7x30 | 3 | |
| 950204 | SD18 | 36 | 16 | 9 | 46.7 | 8 | 9 | 8 | 18 | 14-0.032 -0.075 | M6x1.0x50 | 5 | |
| 950205 | SD23 | 40 | 20 | 12 | 53.8 | 9 | 10 | 7 | 23 | 16 0 -0.05 | M8x1.25x60 | 6 | |
| 926799 | SD35 | 72 | 32 | 22 | 82 | 17 | 19 | 19 | 37.5 | 25-0.005 -0.030 | M12x1.75x90 | 19 | |
| 926800 | SD50 | 100 | 38 | 22 | 100 | 20 | 22 | 19 | 40.5 | 30-0.005 -0.030 | M16x2x110 | 24 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| ダブルスイングクランプS型 | S45C | 焼入HRC30 | 黒染め |
特長
-
安価でコンパクトなクランプです。
自在に旋回させれるので、ワークの着脱が容易に行えます。
構成図
SD16,SD18,SD23
| 部品構成 | |
|---|---|
| ① | ソケットスクリュー |
| ② | 球面座金 |
| ③ | スイングヘッド |
| ④ | シリンダ |
| ⑤ | スプリング |
SD35,SD50
| 部品構成 | |
|---|---|
| ① | ソケットスクリュー |
| ② | 球面座金 |
| ③ | スイングヘッド |
| ④ | シリンダ |
| ⑤ | スプリング |
使用方法
■注意事項
両締めクランプですので、片側だけでクランプしないで下さい。
左右の差は表の通りです。
ワークのバラツキにご注意下さい。
| № | 左右の差 |
|---|---|
| SD16 | 2 |
| SD18 | 1 |
| SD23 | 1.5 |
| SD35 | 1.5 |
| SD50 | 2.5 |
取付方法
■取付加工寸法
| № |
a +0.07 0 |
b +0.6 0 |
c（並目） | d（min） |
|---|---|---|---|---|
| SD16 | 10 | 16.5 | M4X0.7 | 22 |
| SD18 | 14 | 18.5 | M6X1 | 39 |
| SD23 | 16 | 23.5 | M8X1.25 | 44 |
| SD35 | 25 | 34.5 | M12X1.75 | 61 |
| SD50 | 30 | 40.5 | M16X2 | 76 |
