本製品はエアー単動増力機能付きのマシンバイスです。エアーによりシリンダー内部の油を増圧します。

ご使用の際はエアーの単動制御用バルブを付けてください。

●操作/オプションに関わる寸法について

可動部の開きを調整するハンドル差し込み口、ワークストッパの取り付け、配管に関わる寸法は以下の寸法図と寸法表にて確認してください。

●操作/オプションに関わる寸法について

付属のハンドルをバイスに取付け、ワークとの間隔が以下となるように可動体を送ります。

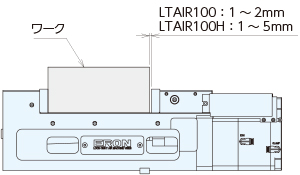

▼ワークとの間隔

■注意事項

以下の危険があるため、ワークを確実にクランプしてください。

　・作業者にワークが当たり負傷する ・ワークが加工不良となる 。

　・バイス、加工機に損傷を与える。

ハンドルは可動体の送りのみに使用し、締付操作を行わないでください。

加工時はハンドルを外してください。

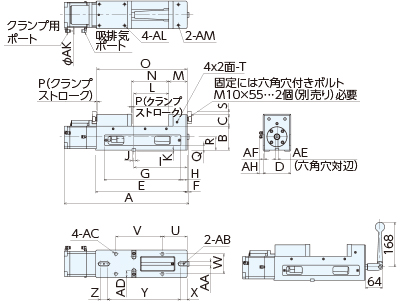

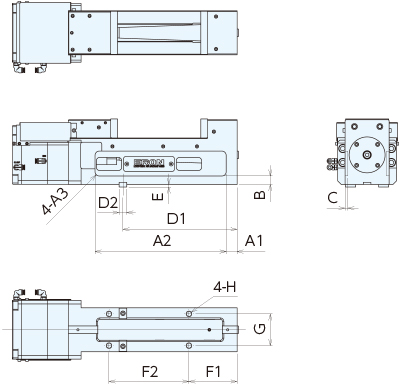

●取付寸法図

●使用するために準備するもの

本製品を作動させるために以下の部材をお客様にてご用意いただく必要があります。

※1.いずれか片方をご用意ください。

※2.可動体の戻り時間や排気音が気になる場合はご使用ください。

※3.必要圧力が不足する場合にご使用ください。

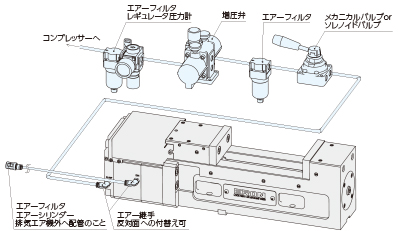

●配管例

・図のように配管します。

・付属しているエアーフィルター付のエアーチューブを排気用継手に挿入してください。

※必要なエアー圧が不足している場合は、増圧弁をご使用ください。

●エアー機器・バイスの配置例

●バイス本体の据付方法

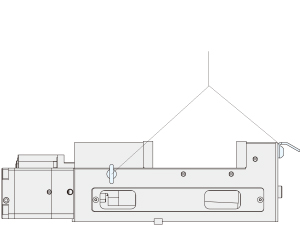

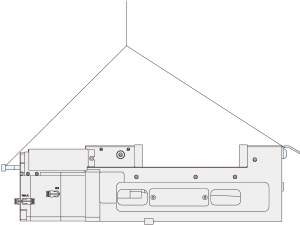

付属の吊りボルトと吊りフックを使用して機械テーブルへ降ろします。

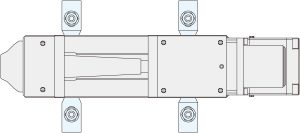

本体側面の段差を利用して取付クランプセットでテーブルへ確実に固定してください。

テーブルにT溝U溝がある場合は、ガイドブロックにて取付精度を出してください。

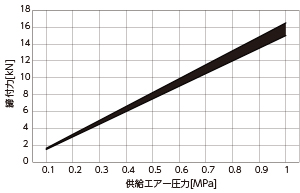

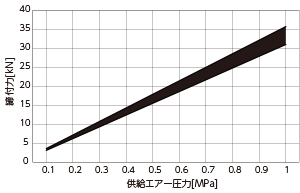

供給エアー圧力と締付力の関係の参考値は以下のグラフをご確認ください。

ご使用される環境に合わせてエアー圧力、締付力のご調整が可能です。

■並列品のご注文について(A・Bを何台でも0.01以内に揃えます)

同じサイズであれば、何台でも全品並列です。並列料金は不要です。

●初めてご購入される場合
　同じサイズであれば全品並列ですので、ご必要な数をご注文ください。

●追加ご注文の場合
　同じサイズであれば全品並列ですので、お手持ちと同じ品番ものをご必要数ご注文ください。

■ガイドブロックの位置変更について

ガイドブロックの位置変更について有償にてご対応いたします。

詳細は以下をご確認ください。

故障や不具合により動作に異常が見られる場合は、代理店または販売店経由で修理依頼をお願いします。

内容を確認し修理対応可否の回答をさせていただきます。

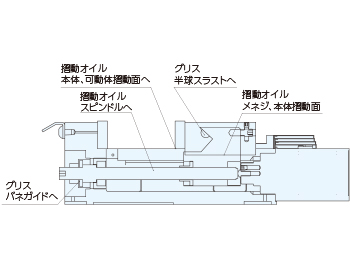

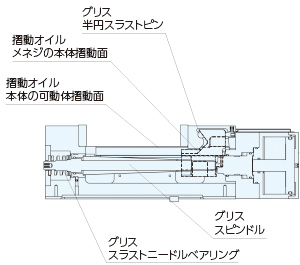

切屑、切削油が各部に付着したままにしますと、バイスの機能・精度の低下となりますので、以下の図の場所を定期的に清掃・注油を行ってください

1日の作業終了時など、定期的にエアーブローを行ってください。

■保管

切屑、切削液を取り除き、防錆処理を行い、水平な台の上へ保管してください。

■増圧ユニットの交換方法

締付力が低下した場合はシリンダー内の油が減少したことが要因として考えられます。

その場合は別売りの増圧ユニットをご購入いただき交換を行ってください。

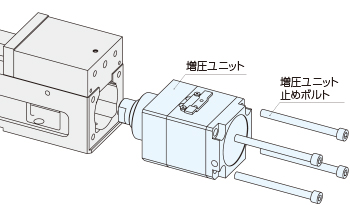

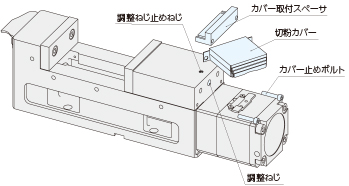

●増圧ユニット交換方法：LTAIR100

1.カバー止めボルトを外しカバー取付スペーサーと切粉カバーを外してください。

　切粉カバーは図のように45°回し引き上げると外れます。 　

　取り外し後、調整ねじ止めねじを緩め、調整ねじを締め付けます。

■注意事項

増圧ユニットが飛び出てケガをする恐れがありますので、必ず調整ねじの締付を行ってください。

2.増圧ユニット止めボルトを外し、増圧ユニットを外してください。

3.新しい増圧ユニットを逆の手順で取り付けます。

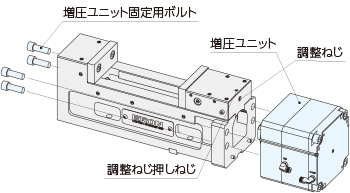

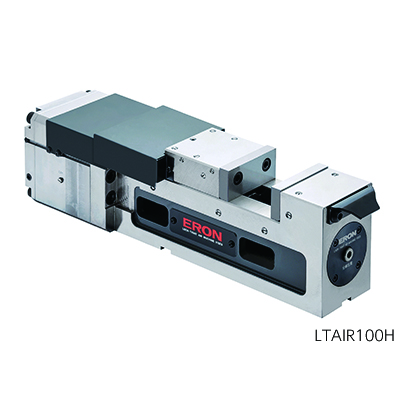

●増圧ユニット交換方法：LTAIR100H

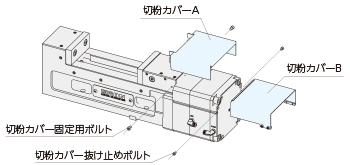

1.切粉カバー固定用ボルト、切粉カバー抜け止めボルトを外し、切粉カバーA・Bを外します。 　

　取り外し後、調整ねじ押しねじを半回転程度緩め、調整ねじを締めつけます。

■注意事項

・増圧ユニットが飛び出てケガをする恐れがありますので、必ず調整ねじの締付を行ってください。

・調整ねじの操作ができるように可動体を固定口金側へ移動させてください。

2.増圧ユニット固定用ボルトを外し、増圧ユニットを外してください。

3.新しい増圧ユニットを逆の手順で取り付けます

●LTAIR100・LTAIR100Hの違い

エアーマシンバイスは、サイズ、能力、機能などの条件によって選定いただけます。

以下の表をご確認の上選定してください。

■選定表

画像
推奨MC主軸規格		BT30				BT40～
サイズ	全長	469mm				543.5mm
	口巾	102mm				102mm
	口深	45mm				45mm
能力	口開	0～138mm				0～195mm
	最大締付力	10kN（0.7MPa時）				30kN（1MPa時）
	クランプストローク	3mm				6mm
機能		ｰ	・可動体のクランプ/ アンクランプ動作検知	・増圧ユニットの圧力 検知	・可動体のクランプ/ アンクランプ動作検知 ・増圧ユニットの圧力 検知	ｰ
オーダー№		131736	148965	148966	149672	165954

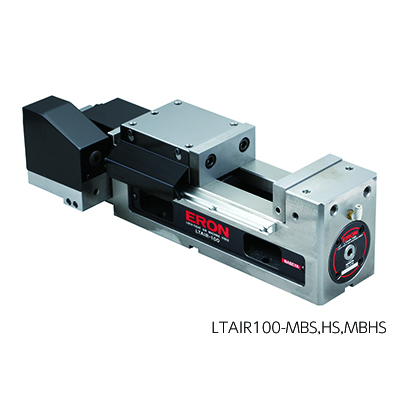

№		LTAIR100	LTAIR100-MBS	LTAIR100-HS	LTAIR100-MBHS	LTAIR100H

※機能解説

可動体のクランプ/アンクランプ動作検知･･･クランプ/アンクランプ状態かを可動体の位置で検出するものです。

増圧ユニットの圧力検知･･･増圧ユニット内の油圧シリンダー内に圧力センサーが組み込まれており、締付力の低下を検知するものです。

●型式別対応表
