簡単着脱クランプシリーズ紹介

簡単着脱クランプシリーズとは

工具レスで「誰でも・素早く・簡単」に着脱を行える製品です。
ボルトの締付作業が不要で着脱時間を大幅に短縮できます。
ボルトの締め忘れ・締め過ぎ・精度のバラつきを防止し、作業の標準化と予防保全にも貢献します。


シリーズ全製品はこちら


こんなお悩みありませんか？

自動機の段替えや洗浄のためのクランプ、毎回面倒ではありませんか？
ボルトの締め忘れ・締め過ぎ・精度のバラつきによって、製品不良が発生したりしていませんか？

本製品はそんな課題を解決すべく、
締結力を担保しつつ、段取り替えの手間を限りなく０にできるよう開発されました。

特長

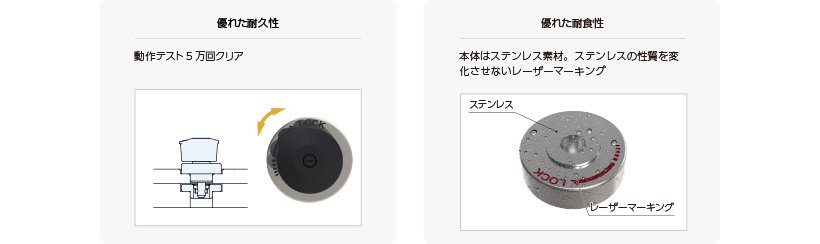

優れた耐久性と耐食性

様々なシーンでご活用いただけるよう、耐久性・耐食性にもこだわった製品です。

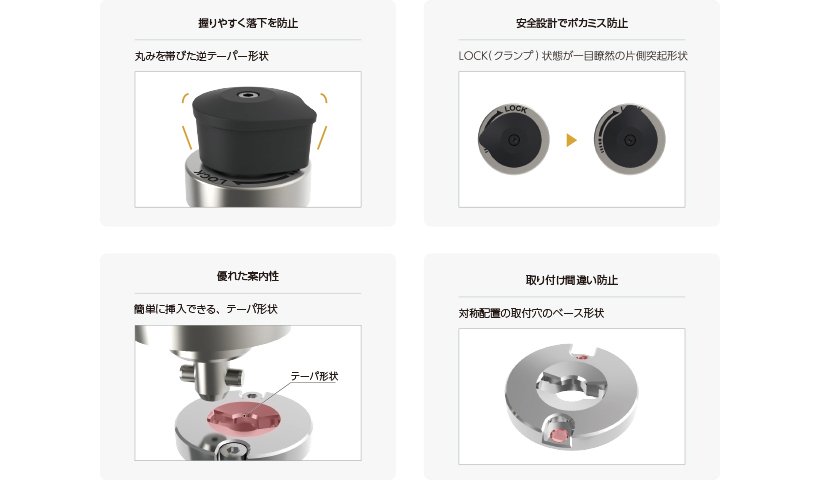

人間工学に基づいた形状設計で、安全かつ使いやすく！

人間工学に基づいた形状設計（エルゴノミックデザイン）を採用。（意匠登録済み）
作業しやすく、ミスのしづらいデザイン形状のため、安心してご利用いただけます。


製品紹介動画

製品

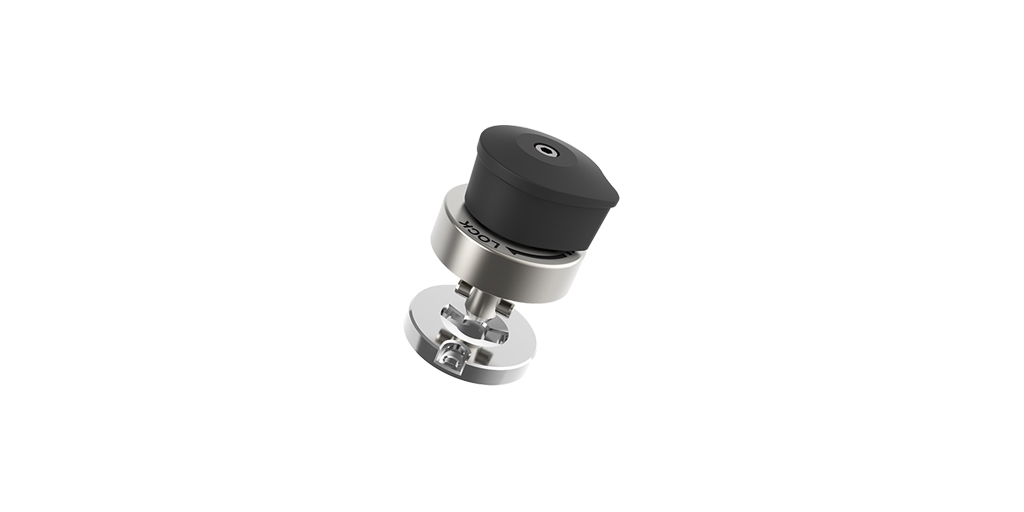

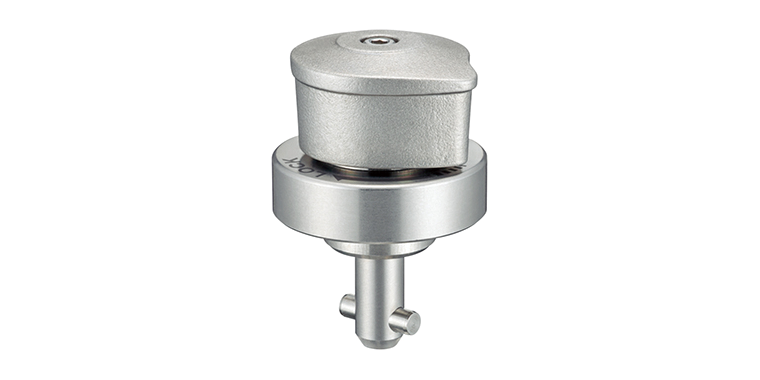

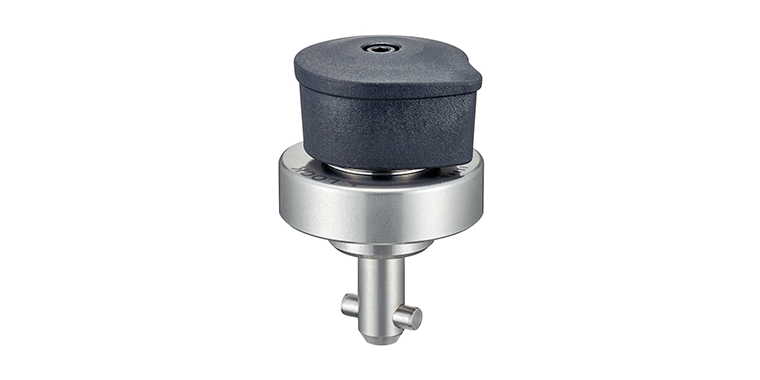

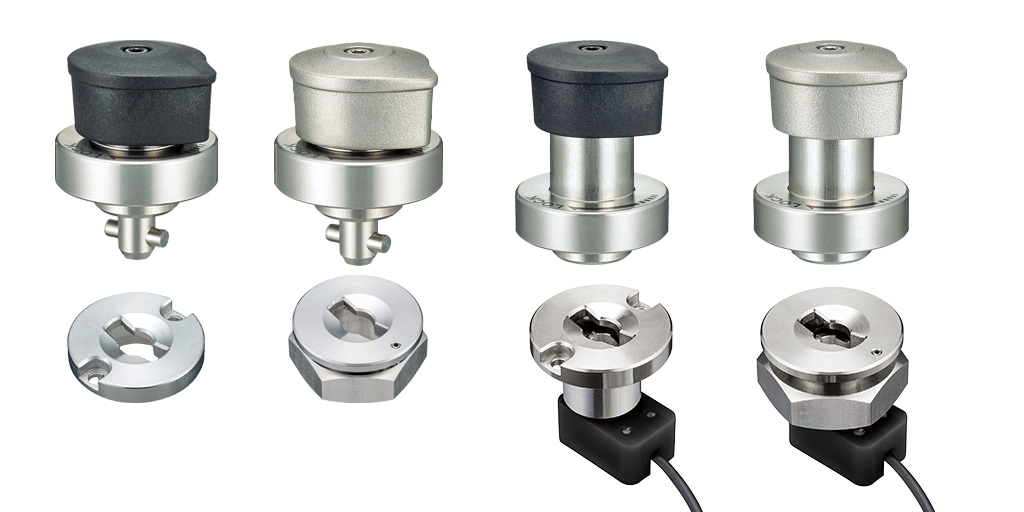

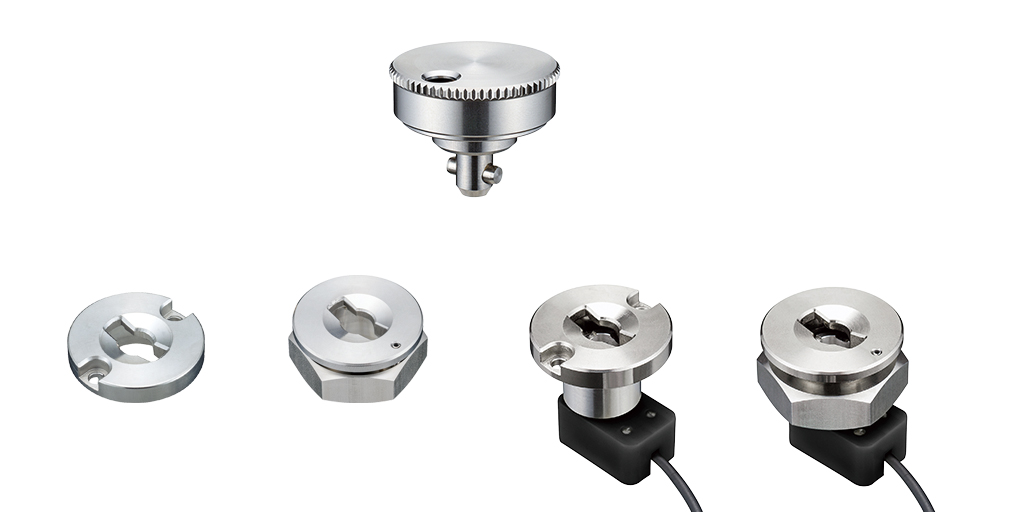

ノブ操作タイプ

ノブを90°回転するだけで位置決めとクランプが同時にできる製品です。
「持ちやすい・操作しやすい・落としにくい・わかりやすい」形状になっています。

製品一覧

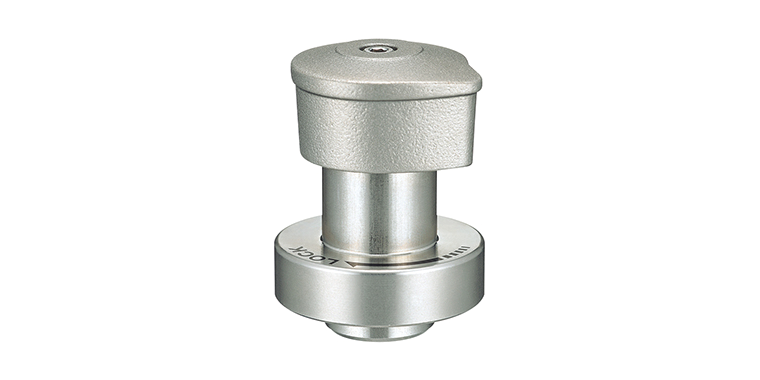

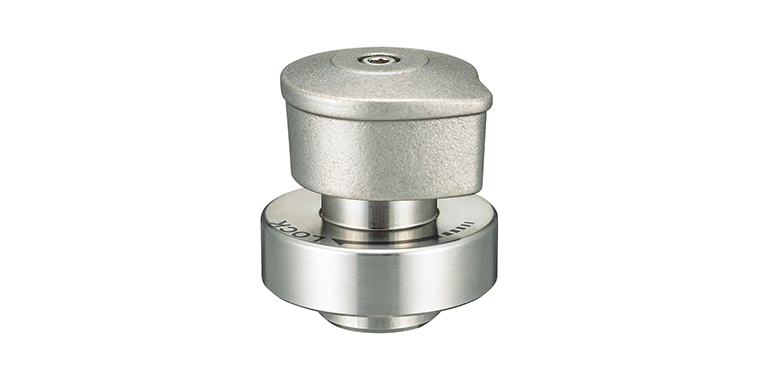

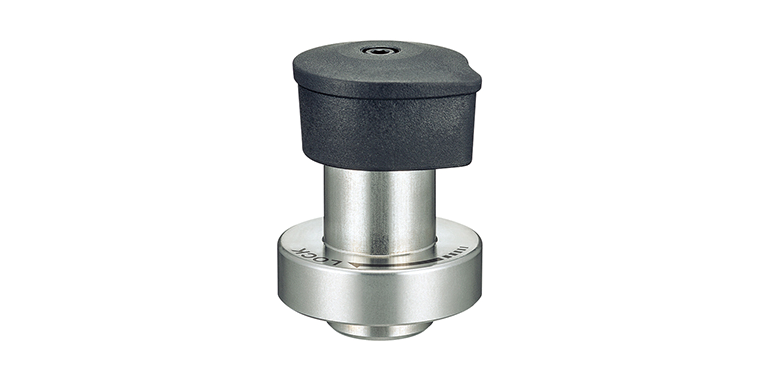

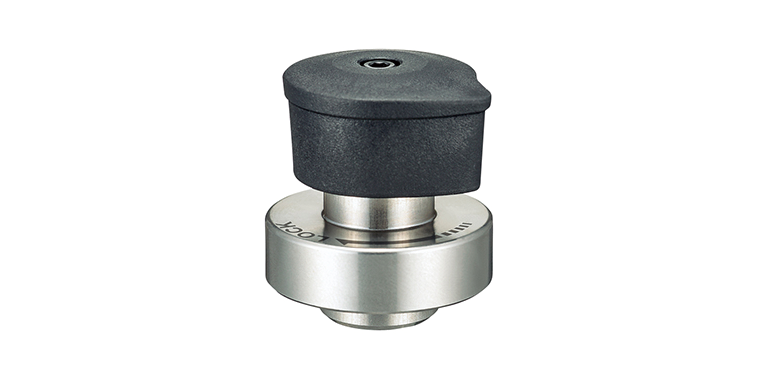

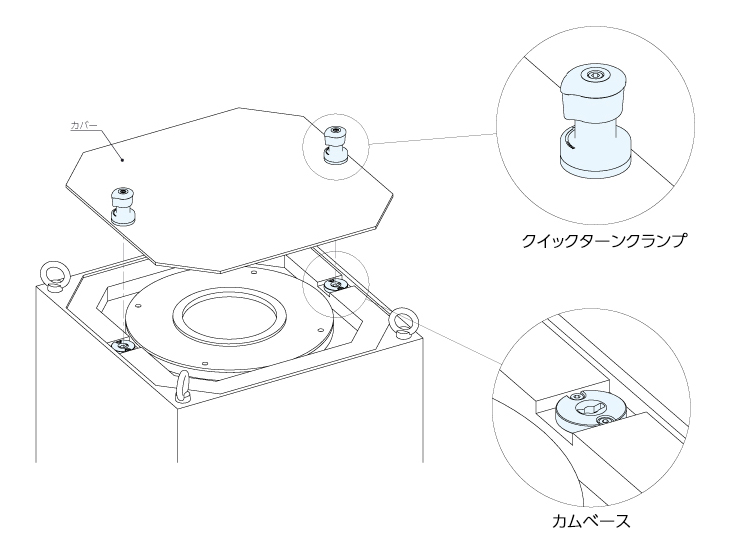

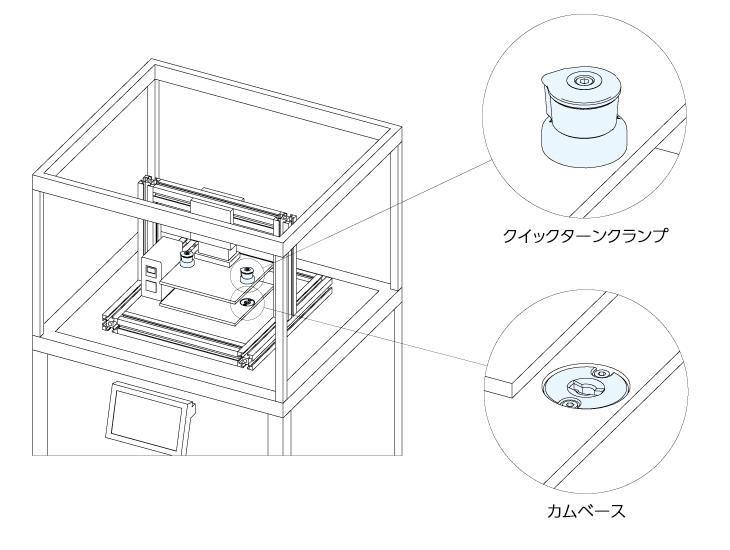

クイックターンクランプ

スタンダード

クイックターンクランプ

フリースライド

クイックターンクランプ

ピンホールド
製品 1422_QT.png 1422_QT_F.png 1422_QT_H.png

繰り返し位置決め精度

 ±0.1 ±0.1 ±0.25

クランプ力（N）

 60/90 60/90 110/150


※クランプ力について
　クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持できる許容荷重のことです。
　2025年1月8日以降、「保持力」を「クランプ力」へ統一及び変更を行いました。



製品詳細

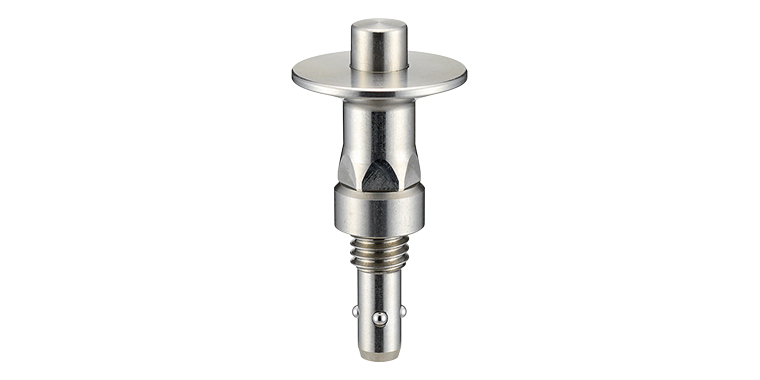

ボタン操作タイプ

ボタンプッシュで位置決めとクランプが同時にできる製品です。

製品一覧

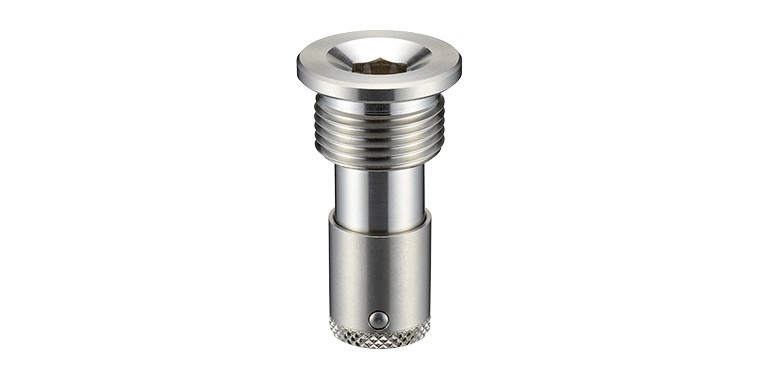

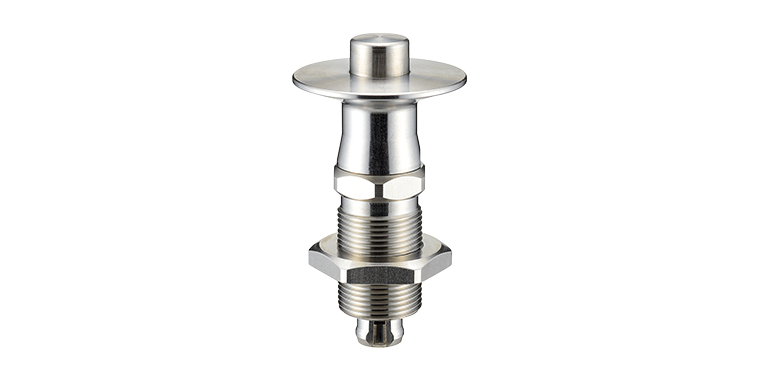

ホールファスナー

プッシュホールド　ノブタイプ

ホールファスナー

プッシュホールド　ストレートタイプ

ホールファスナー

ピンホールド　ノブタイプ
製品 1424_HF.png 1424_HF_S.png 1424_HF06PHKS.png

繰り返し位置決め精度

 ±0.25 ±0.25 ±0.25

クランプ力（N）

 90/150 90/150 100


ホールファスナー

ピンホールド　ストレートタイプ

ホールファスナー

ホールディングタイプ
製品 1424_HF06PHSS.png 1424_HF63-3HS.png

繰り返し位置決め精度

 ±0.25 ±0.25

クランプ力（N）

 100 30/60


※クランプ力について
　クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持できる許容荷重のことです。
　2025年1月8日以降、「保持力」を「クランプ力」へ統一及び変更を行いました。



製品詳細

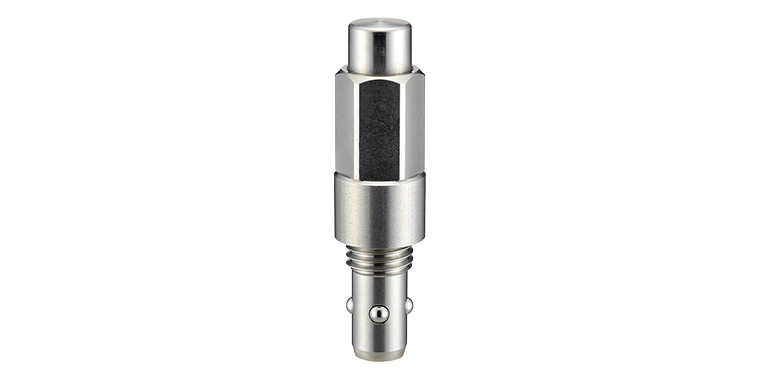

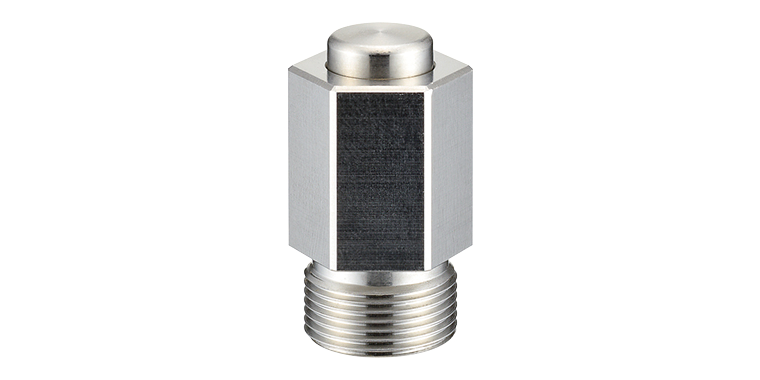

抜き差し操作タイプ

ホールに差し込むだけで位置決めと締結が同時にできる製品です。
取付専用工具は不要。六角レンチで取付可能です。

製品一覧

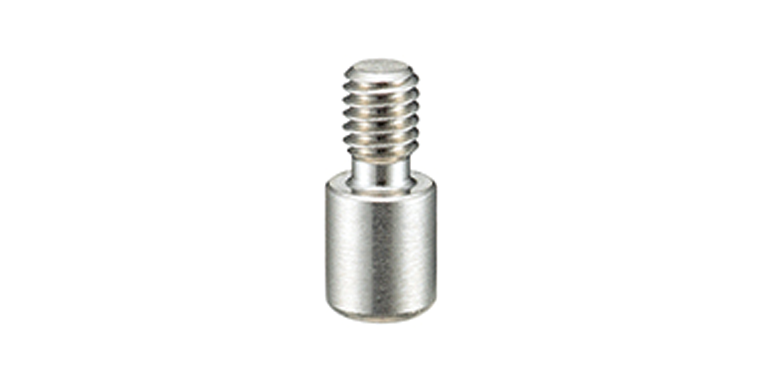

マグキャッチピン

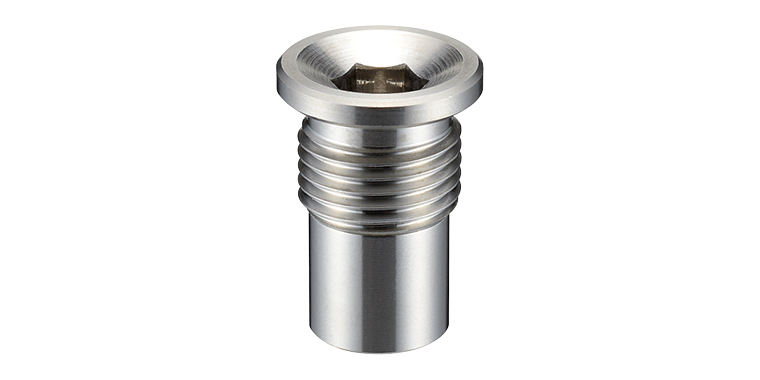

ホールファスナー

インサートタイプ

ホールファスナー

インサートロックタイプ
製品 1423A_MPCP06.png 1424_HF-IS.png 1424_HF-ILS.png

繰り返し位置決め精度

 ±0.25 ±0.25 ±0.25

クランプ力（N）

 - 7/15 7/15

吸着力（N）

 7 - -


※クランプ力について
　クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持できる許容荷重のことです。
　2025年1月8日以降、「保持力」を「クランプ力」へ統一及び変更を行いました。



製品詳細

お問い合わせ

現在、デモ機を無償提供しております。
デモ機をご希望の方は、使用目的・用途・ご希望数量を明記の上、下記お問い合わせフォームよりお問い合わせください。

※数量に限りがございますため、ご希望通りのご提供が難しい場合もございます。あらかじめご了承ください。
