ホールファスナー ホールディングタイプ

E-1424

仕様/価格

オーダー№ 外径 高さ クランプ力
N
質量
g
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
165683 HF63-3HS φ23 52 30 44 6,000 在庫 在庫〇 追加 DL DL
165684 HF66-3HS φ23 52 30 43 6,000 在庫 在庫〇 追加 DL DL
165685 HF83-6HS φ32 64 60 87 6,700 在庫 在庫〇 追加 DL DL
165686 HF86-6HS φ32 64 60 86 6,700 在庫 在庫〇 追加 DL DL
※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め(プレート間の隙間0.1mm以内)が保持出来る許容荷重のことです

寸法図・サイズ表

選択 オーダー№ A B C D E F G H I J K L
165683 HF63-3HS 23 8 41 33.5 13 11 6.5 4 13 4 19 M12x1(細目)
165684 HF66-3HS 23 8 38 30.5 13 14 9.5 4 13 4 19 M12x1(細目)
165685 HF83-6HS 32 11 52.5 44 20 11.5 6.5 4 17 4 24 M16x1(細目)
165686 HF86-6HS 32 11 49.5 41 20 14.5 9.5 4 17 4 24 M16x1(細目)

材質・熱処理・表面処理

名称 材質
ホールファスナー ホールディングタイプ 本体:SUS303
ナット:SUS304
シャフト:SUS630

特長

■握りやすく落下を防止する形状
テーパー形状により指にかかりやすく、落下を防止します。

■クランプ忘れの防止
ボタンを押している間のみアンクランプ状態となり着脱できるため、クランプ忘れを防止します。

■優れた案内性
ピンの先端がテーパー形状のため、挿入の案内性に優れています。

■優れた耐食性
・製品はオールステンレス製で耐食性に優れています。

構成図

使用方法

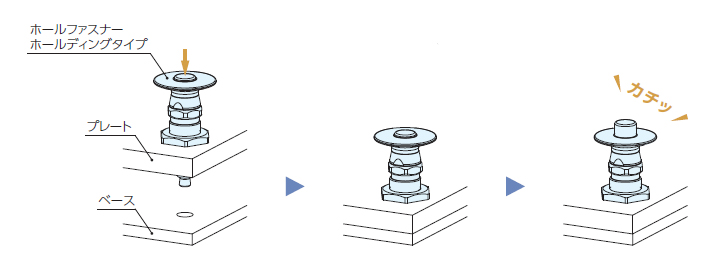

本製品をベース側の穴に差し込むだけで簡単にクランプ/ アンクランプを行うことができます。





使用上の注意

製品が破損しケガや事故の原因となりますので、製品に対して過剰な荷重をかけないようにしてください。



破損目安

No. せん断荷重 引張荷重
HF63-3HS・HD66-3HS 200N 150N
HF83-6HS・HD86-6HS 400N 300N





繰り返し位置決め精度について

締結時の繰り返し位置決め精度は± 0.25mm 以内です。

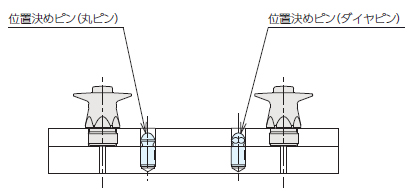

さらに高精度な位置決めが必要な場合は、別途位置決めピンを組み合わせてご使用ください。





位置決めピン適応表

製品名 タイプ オーダーNo No
ロケーティングピン
(先端ボールタイプ)
丸ピン 981026 PBD0808
ダイヤピン 981029 PBD0808D



取付方法

プレート・ベースの取付加工



使用する製品(No.)、使用される環境に合わせた取付方法を選択し、取付け加工を行ってください。



No. HF63-3HS HF83-6HS HF66-3HS HF86ー6HS
取付穴加工
取付イメージ





穴間ピッチ精度について

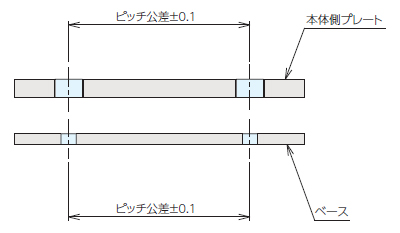

2 個以上でご使用いただく場合は、ピッチ公差を± 0.1 以内の精度となるように加工を施してください。

修理対応

本製品は修理対応を行っておりません。
動作が悪くなるなど使用に支障がみられる場合は新しいものに交換をしてください。
