RoHS対応

クイックターンクランプ（フリースライド・ステンレスノブ）

E-1422

  • 1422D.jpg

  • 1422D.jpg

仕様/価格

オーダー№ № 外径 高さ ピン径 適合プレート
厚み※		 クランプ力
N ※		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
163071 QT05FS 25 39 φ5 6-10（3-6） 60 58 6,850 在庫 在庫〇 追加 DL DL
163073 QT08FS 34 47 φ8 6-14（3-6） 90 144 7,200 在庫 在庫〇 追加 DL DL
※（）は別売スペーサーを使用した場合の寸法です。
※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持出来る許容荷重のことです

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H I J K L
163071 QT05FS 25 33.5 5.5 14 6 14 M2.5×0.45 4 10 5 15.5 23
163073 QT08FS 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5

仕様/価格　食品用グリス

オーダー№ № 外径 高さ ピン径 適合プレート
厚み※		 クランプ力
N ※		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
167541 QT05FS-F 25 39 φ5 6-10（3-6） 60 58 7,650 在庫 お問合わせ 追加 DL DL
167543 QT08FS-F 34 47 φ8 6-14（3-6） 90 144 8,000 在庫 お問合わせ 追加 DL DL
※（）は別売スペーサーを使用した場合の寸法です。
※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持出来る許容荷重のことです

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H I J K L
167541 QT05FS-F 25 33.5 5.5 14 6 14 M2.5×0.45 4 10 5 15.5 23
167543 QT08FS-F 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5

仕様/価格　低発塵用グリス

オーダー№ № 外径 高さ ピン径 適合プレート
厚み※		 クランプ力
N ※		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
167506 QT05FS-C 25 39 φ5 6-10（3-6） 60 58 7,650 在庫 お問合わせ 追加 DL DL
167508 QT08FS-C 34 47 φ8 6-14（3-6） 90 144 8,000 在庫 お問合わせ 追加 DL DL
※（）は別売スペーサーを使用した場合の寸法です。
※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持出来る許容荷重のことです

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H I J K L
167506 QT05FS-C 25 33.5 5.5 14 6 14 M2.5×0.45 4 10 5 15.5 23
167508 QT08FS-C 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5

材質・熱処理・表面処理

名称 材質
クイックターンクランプ（フリースライド・ステンレスノブ） 本体：SUS303
ノブ：SUS304相当
取付ボルト：SUS

特長

■挿入時の手間を軽減
案内性に優れたテーパー形状で挿入時に差し込みやすくなっています。

■取付ミスを防止
対照配置の取付位置により取付間違いを防止します。

グリス対応でより安全に
グリスを変更品も取り扱っております。
2種ご用意していますので、ご使用環境に合わせてご活用ください。

■食品対応グリス
「NSF H1」に登録されているグリスを使用しているため、より安心して食品加工機でご利用いただくことができます。さらに、ハラル認証にも対応しております。

■低発塵グリス
低発塵性・耐フレッチング性に優れたグリスを使用しているため、クリーンルームでも安心してご利用いただくことができます。
【付属品】
QT05：六角穴付きボルト(M2.5×6)…2本
QT08：六角穴付きボルト(M3×6)…2本

※適合プレート厚みの(　)は、別売スペーサーを使用した場合の寸法です。
※本製品は「カムベース」または「カムベース（薄板用）」と組み合わせて使用する製品です。

構成図

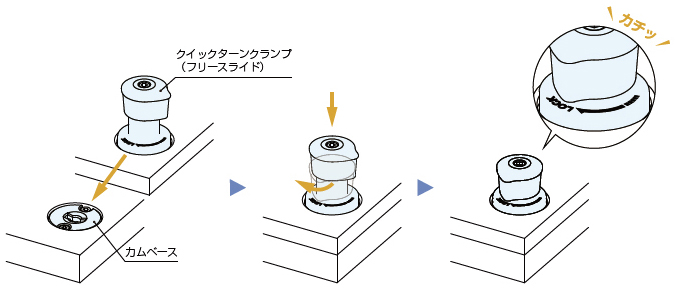

使用方法

格納された締結ピンをカムベース(別売)側に差し込み、ノブを90°回転させて締結します。
パレットやユニットなどの交換によるボルト締結時間を短縮できます。





クイックターンクランプカムベースと組み合わせて使用する製品です。
組み合わせは以下表をご確認ください。



フリースライド・樹脂ノブNo. 適合カムベースNo.
QT05FP-（RK、GK、YK）

QTB05（S）／QTB05T（S）
QT05FP-F（RK、GK、YK）

QTB05S-F／QTB05TS-F
QT05FP-C（RK、GK、YK）

QTB05S-C／QTB05TS-C
QT05FS

QTB05（S）／QTB05T（S）
QT05FS-F

QTB05S-F／QTB05TS-F
QT05FS-C

QTB05S-C／QTB05TS-C
QT08FP-（RK、GK、YK）

QTB08（S）／QTB08T（S）
QT08FP-F（RK、GK、YK）

QTB08S-F／QTB08TS-F
QT08FP-C（RK、GK、YK）

QTB08S-C／QTB08TS-C
QT08FS

QTB08（S）／QTB08T（S）
QT08FS-F

QTB08S-F／QTB08TS-F
QT08FS-C

QTB08S-C／QTB08TS-C

取付方法

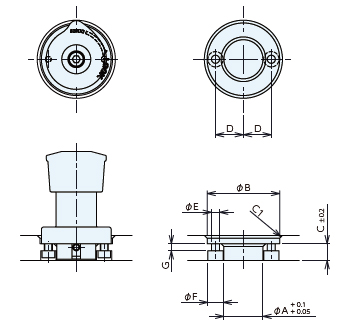

取り付け部の厚みによって加工内容が異なります。以下の寸法図に準じて設計、加工してください。
取り付けは、付属品の六角穴付きボルトを用いて2箇所で締結します。
取り付け穴の直線状にLOCK表示がマーカーされています。作業性を考慮してLOCK表示・取り付け穴位置を設定してください。

№ 取付プレート厚み A B C D E F G

QT05FP-（RK、GK、YK）

QT05FP-F（RK、GK、YK）

QT05FP-C（RK、GK、YK）

QT05FS(-F、-C)

 6 14 - 6 10 2.9 5.5 2.5

QT08FP（-RK、-GK、-YK）

QT08FP-F（RK、GK、YK）

QT08FP-C（RK、GK、YK）

QT08FS(-F、-C）

 6 18 - 6 13 3.4 6.5 2.5





№ 取付プレート厚み A B C D E F G

QT05FP-（RK、GK、YK）

QT05FP-F（RK、GK、YK）

QT05FP-C（RK、GK、YK）

QT05FS(-F、-C)

 6～10 14 26 6 10 2.9 5.5 2.5

QT08FP（-RK、-GK、-YK）

QT08FP-F（RK、GK、YK）

QT08FP-C（RK、GK、YK）

QT08FS(-F、-C）

 6～14 18 35 6 13 3.4 6.5 2.5

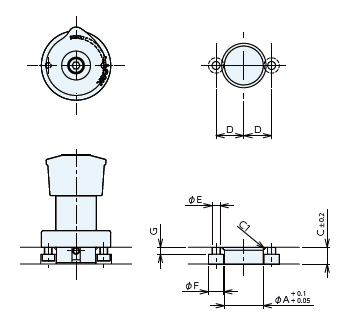

●プレート厚み～6㎜の取り付け加工寸法図

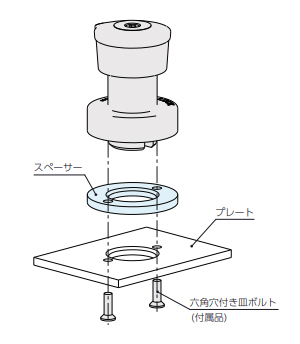

取り付けのプレート厚みが6mm未満の場合は、スペーサー（別売）を組み合わせて使用します。
組み合わせは以下表をご確認ください。

フリースライド・樹脂ノブNo. 適合スペーサーNo.

QT05FP-（RK、GK、YK）

QT05FP-F（RK、GK、YK）

QT05FP-C（RK、GK、YK）

QT05FS(-F、-C)

 QT05SP

QT08FP（-RK、-GK、-YK）

QT08FP-F（RK、GK、YK）

QT08FP-C（RK、GK、YK）

QT08FS(-F、-C）

 QT08SP





●繰り返し位置決め精度について
締結時の繰り返し位置決め精度は±0.1mm以内です。

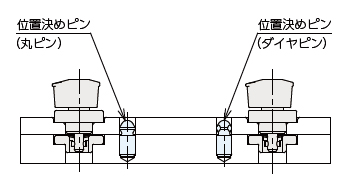

別途位置決めピンを組み合わせることで、繰返し位置決め精度を向上できます。





●位置決めピン適応表

製品名 タイプ オーダーNo No
ロケーティングピン
（先端ボールタイプ）		 丸ピン 981026 PBD0808
ダイヤピン 981029 PBD0808D

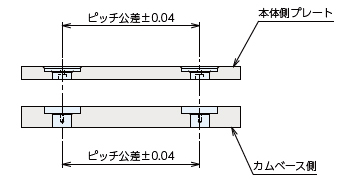

●穴間ピッチ精度
クイックターンクランプ側とカムベース側のピッチ交差は±0.04mm以内の精度で加工してください。

メンテナンス方法

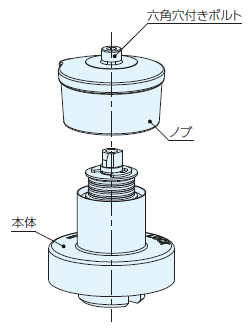

●ノブの取り外しについて
ノブは本体と上部の六角穴付きボルト（六角対辺2.5㎜）で固定されています。
誤操作/イタズラ防止での取り外しやノブ追加工の場合は、ボルトを緩めて取り外してください。
