ホールファスナー インサート用ロックピン

E-1424

仕様/価格

オーダー№ 外径 高さ 質量
g
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
165691 HF08ILPS φ8 28 7 600 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー№ A B C D E F
165691 HF08ILPS 8 23 5 5 7 M5x0.8

材質・熱処理・表面処理

名称 材質
ホールファスナー インサート用ロックピン 本体:SUS630

特長

■優れた案内性
ピンの先端がテーパー形状のため、挿入の案内性に優れています。

■優れた耐食性
・製品はオールステンレス製で耐食性に優れています。

構成図

使用方法

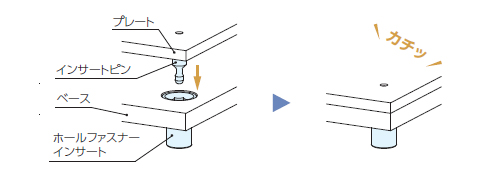

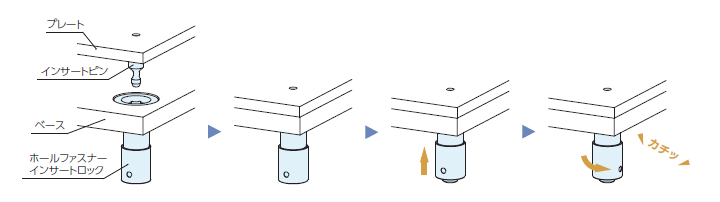

本製品を「ホールファスナー インサートタイプ」もしくは「ホールファスナー インサートロックタイプ」に差し込むだけで簡単にクランプ/ アンクランプを行うことができます。



ホールファスナー インサートタイプ







ホールファスナー インサートロックタイプ







繰り返し位置決め精度について

締結時の繰り返し位置決め精度は± 0.25mm 以内です。
さらに高精度な位置決めが必要な場合は、別途位置決めピンを組み合わせてご使用ください。

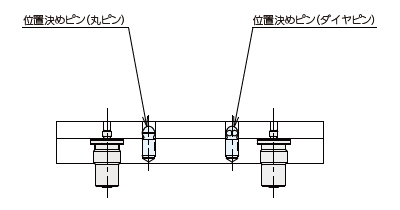

位置決めピン適応表

製品名 タイプ オーダーNo No
ロケーティングピン
(先端ボールタイプ)
丸ピン 981026 PBD0808
ダイヤピン 981029 PBD0808D

取付方法

プレートへの取付加工
寸法図を参考に取付け穴加工を行ってください。





穴間ピッチ精度について
2 個以上でご使用いただく場合は、ピッチ公差を± 0.1 以内の精度となるように加工を施してください。



修理対応

本製品は修理対応を行っておりません。
動作が悪くなるなど使用に支障がみられる場合は新しいものに交換をしてください。
