クイックターンクランプ（スタンダード・樹脂ノブ）

E-1422

  • 1422A.jpg
  • 1422A_1.jpg

  • 1422A.jpg

  • 1422A_1.jpg

仕様/価格

オーダー№ № ノブ色 外径 高さ ピン径 適合プレート
厚み		 クランプ力
N ※		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
163064 QT05P 黒色 25 37.5 φ5 6-10（3-6）※ 60 39 3,510 在庫 在庫〇 追加 DL DL
163066 QT08P 黒色 34 45 φ8 6-14（3-6）※ 90 94 3,600 在庫 在庫〇 追加 DL DL
163068 QT08LP 黒色 34 51 φ8 12-20 90 98 3,600 在庫 在庫〇 追加 DL DL
167478 QT05P-RK 赤色 25 37.5 φ5 6-10（3-6）※ 60 39 3,980 在庫 お問合わせ 追加 DL DL
167479 QT08P-RK 赤色 34 45 φ8 6-14（3-6）※ 90 94 4,070 在庫 お問合わせ 追加 DL DL
167480 QT08LP-RK 赤色 34 51 φ8 12-20 90 98 4,070 在庫 お問合わせ 追加 DL DL
167485 QT05P-GK 緑色 25 37.5 φ5 6-10（3-6）※ 60 39 3,980 在庫 お問合わせ 追加 DL DL
167486 QT08P-GK 緑色 34 45 φ8 6-14（3-6）※ 90 94 4,070 在庫 お問合わせ 追加 DL DL
167487 QT08LP-GK 緑色 34 51 φ8 12-20 90 98 4,070 在庫 お問合わせ 追加 DL DL
167492 QT05P-YK 黄色 25 37.5 φ5 6-10（3-6）※ 60 39 3,980 在庫 お問合わせ 追加 DL DL
167493 QT08P-YK 黄色 34 45 φ8 6-14（3-6）※ 90 94 4,070 在庫 お問合わせ 追加 DL DL
167494 QT08LP-YK 黄色 34 51 φ8 12-20 90 98 4,070 在庫 お問合わせ 追加 DL DL
※（）は別売スペーサーを使用した場合の寸法です。
※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持出来る許容荷重のことです

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H I J K
163064 QT05P 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
163066 QT08P 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
163068 QT08LP 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5
167478 QT05P-RK 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
167479 QT08P-RK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
167480 QT08LP-RK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5
167485 QT05P-GK 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
167486 QT08P-GK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
167487 QT08LP-GK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5
167492 QT05P-YK 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
167493 QT08P-YK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
167494 QT08LP-YK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5

仕様/価格　食品用グリス塗布品

オーダー№ № ノブ色 外径 高さ ピン径 適合プレート
厚み		 クランプ力
N ※		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
167534 QT05P-F 黒色 25 37.5 φ5 6-10（3-6）※ 60 39 4,280 在庫 お問合わせ 追加 DL DL
167536 QT08P-F 黒色 34 45 φ8 6-14（3-6）※ 90 94 4,370 在庫 お問合わせ 追加 DL DL
167538 QT08LP-F 黒色 34 51 φ8 12-20 90 98 4,370 在庫 お問合わせ 追加 DL DL
167548 QT05P-FRK 赤色 25 37.5 φ5 6-10（3-6）※ 60 39 4,750 在庫 お問合わせ 追加 DL DL
167549 QT08P-FRK 赤色 34 45 φ8 6-14（3-6）※ 90 94 4,840 在庫 お問合わせ 追加 DL DL
167550 QT08LP-FRK 赤色 34 51 φ8 12-20 90 98 4,840 在庫 お問合わせ 追加 DL DL
167555 QT05P-FGK 緑色 25 37.5 φ5 6-10（3-6）※ 60 39 4,750 在庫 お問合わせ 追加 DL DL
167556 QT08P-FGK 緑色 34 45 φ8 6-14（3-6）※ 90 94 4,840 在庫 お問合わせ 追加 DL DL
167557 QT08LP-FGK 緑色 34 51 φ8 12-20 90 98 4,840 在庫 お問合わせ 追加 DL DL
167562 QT05P-FYK 黄色 25 37.5 φ5 6-10（3-6）※ 60 39 4,750 在庫 お問合わせ 追加 DL DL
167563 QT08P-FYK 黄色 34 45 φ8 6-14（3-6）※ 90 94 4,840 在庫 お問合わせ 追加 DL DL
167564 QT08LP-FYK 黄色 34 51 φ8 12-20 90 98 4,840 在庫 お問合わせ 追加 DL DL
※（）は別売スペーサーを使用した場合の寸法です。
※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持出来る許容荷重のことです

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H I J K
167534 QT05P-F 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
167536 QT08P-F 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
167538 QT08LP-F 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5
167548 QT05P-FRK 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
167549 QT08P-FRK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
167550 QT08LP-FRK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5
167555 QT05P-FGK 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
167556 QT08P-FGK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
167557 QT08LP-FGK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5
167562 QT05P-FYK 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
167563 QT08P-FYK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
167564 QT08LP-FYK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5

仕様/価格　低発塵グリス塗布品

オーダー№ № ノブ色 外径 高さ ピン径 適合プレート
厚み		 クランプ力
N ※		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
167499 QT05P-C 黒色 25 37.5 φ5 6-10（3-6）※ 60 39 4,280 在庫 お問合わせ 追加 DL DL
167501 QT08P-C 黒色 34 45 φ8 6-14（3-6）※ 90 94 4,370 在庫 お問合わせ 追加 DL DL
167503 QT08LP-C 黒色 34 51 φ8 12-20 90 98 4,370 在庫 お問合わせ 追加 DL DL
167513 QT05P-CRK 赤色 25 37.5 φ5 6-10（3-6）※ 60 39 4,750 在庫 お問合わせ 追加 DL DL
167514 QT08P-CRK 赤色 34 45 φ8 6-14（3-6）※ 90 94 4,840 在庫 お問合わせ 追加 DL DL
167515 QT08LP-CRK 赤色 34 51 φ8 12-20 90 98 4,840 在庫 お問合わせ 追加 DL DL
167520 QT05P-CGK 緑色 25 37.5 φ5 6-10（3-6）※ 60 39 4,750 在庫 お問合わせ 追加 DL DL
167521 QT08P-CGK 緑色 34 45 φ8 6-14（3-6）※ 90 94 4,840 在庫 お問合わせ 追加 DL DL
167522 QT08LP-CGK 緑色 34 51 φ8 12-20 90 98 4,840 在庫 お問合わせ 追加 DL DL
167527 QT05P-CYK 黄色 25 37.5 φ5 6-10（3-6）※ 60 39 4,750 在庫 お問合わせ 追加 DL DL
167528 QT08P-CYK 黄色 34 45 φ8 6-14（3-6）※ 90 94 4,840 在庫 お問合わせ 追加 DL DL
167529 QT08LP-CYK 黄色 34 51 φ8 12-20 90 98 4,840 在庫 お問合わせ 追加 DL DL
※（）は別売スペーサーを使用した場合の寸法です。
※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持出来る許容荷重のことです

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H I J K
167499 QT05P-C 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
167501 QT08P-C 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
167503 QT08LP-C 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5
167513 QT05P-CRK 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
167514 QT08P-CRK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
167515 QT08LP-CRK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5
167520 QT05P-CGK 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
167521 QT08P-CGK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
167522 QT08LP-CGK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5
167527 QT05P-CYK 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
167528 QT08P-CYK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
167529 QT08LP-CYK 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5

材質・熱処理・表面処理

名称 材質
クイックターンクランプ（スタンダード・樹脂ノブ） 本体：SUS303
ノブ：ポリアミド（ガラス繊維強化）
取付ボルト：SUS

特長

エルゴノミックデザインを採用。人間工学に基づいた形状設計。
■落下を防止できるように握りやすい丸みを帯びた逆テーパーのノブ形状です。
■LOCK（クランプ）状態が一目瞭然の片側突起形状の安全設計でポカミスを防止します。

優れた耐久性と耐食性
■ノブは樹脂製、本体はステンレス素材。性質を変化させないレーザーマーキングで耐食性に優れています。
■動作テスト５万回クリア。長期使用でき交換頻度が少なく済みます。

色別管理で人為的なミスを軽減

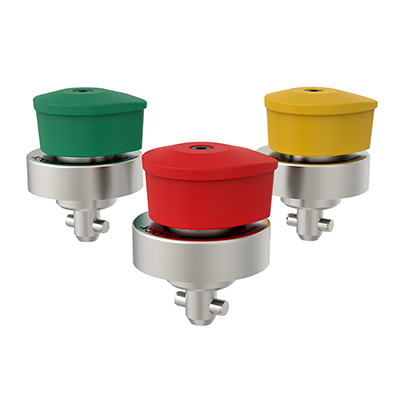

■樹脂性のカラーノブを赤・黄・緑の3色をご用意しています。
色ごとで使用できる環境を決めるなど、作業手順（ルール）に組み込んでご活用頂くことで人為的なミスをより効果的に防止できます。

グリス対応でより安全に
グリスを変更品も取り扱っております。
2種ご用意していますので、ご使用環境に合わせてご活用ください。
■食品対応グリス
「NSF H1」に登録されているグリスを使用しているため、より安心して食品加工機でご利用いただくことができます。さらに、ハラル認証にも対応しております。

■低発塵グリス
低発塵性・耐フレッチング性に優れたグリスを使用しているため、クリーンルームでも安心してご利用いただくことができます。

【付属品】
QT05：六角穴付きボルト(M2.5×6)…2本
QT08：六角穴付きボルト(M3×6)…2本

※適合プレート厚みの(　)は、別売スペーサーを使用した場合の寸法です。
※本製品は「カムベース」または「カムベース（薄板用）」と組み合わせて使用する製品です。

構成図

使用例

交換頻度の高い場所での使用により作業工数を低減することできます。



  •



    検査用ジグの交換作業

  •



    装置のメンテナンス作業

  •



    刃物の交換





●カラーノブ使用例

食品加工現場で、各食材/エリアごとで使用する色を決めておくことで、二次汚染や菌の増殖、異物混入を起こさない管理が可能です。



使用方法



クイックターンクランプカムベースと組み合わせて使用する製品です。
組み合わせは以下表をご確認ください。



スタンダード・樹脂ノブNo.

適合カムベースNo.

QT05P-（RK、GK、YK）

QTB05（S）／QTB05T（S）
QT05P-F（RK、GK、YK）

QTB05S-F／QTB05TS-F
QT05P-C（RK、GK、YK）

QTB05S-C／QTB05TS-C

QT08P（RK、GK、YK）

QTB08（S）／QTB08T（S）
QT08P-F（RK、GK、YK） QTB08S-F／QTB08TS-F
QT08P-C（RK、GK、YK） QTB08S-C／QTB08TS-C

QT08LP-（RK、GK、YK）

 QTB08（S）／QTB08T（S）
QT08LP-F（RK、GK、YK） QTB08S-F／QTB08TS-F
QT08LP-C（RK、GK、YK） QTB08S-C／QTB08TS-C



■注意事項

製品が破損しケガや事故の原因となりますので、製品に対して過剰な荷重をかけないようにしてください。



●破損目安

№

せん断荷重

引張荷重

QT05P-（RK、GK、YK）

QT05P-F（RK、GK、YK）

QT05P-C（RK、GK、YK）

 1800N 1200N

QT08P（RK、GK、YK）

QT08P-F（RK、GK、YK）

QT08P-C（RK、GK、YK）

 3200N 2600N

QT08LP-（RK、GK、YK）

QT08LP-F（RK、GK、YK）

QT08LP-C（RK、GK、YK）

 3200N 2600N



●耐熱温度

100℃（全型式共通）

※耐久性が低下する可能性があるグリスの使用上限温度です。

取付方法

取り付け部の厚みによって加工内容が異なります。以下の寸法図に準じて設計、加工してください。
取り付けは、付属品の六角穴付きボルトを用いて2箇所で締結します。
取り付け穴の直線状にLOCK表示がマーカーされています。作業性を考慮してLOCK表示・取り付け穴位置を設定してください。



№ 取付プレート厚み A B C D E F G

QT05P-（RK、GK、YK）

QT05P-F（RK、GK、YK）

QT05P-C（RK、GK、YK）

QT05S(-F、-C)

 6 14 - 6 10 2.9 5.5 2.5

QT08P（RK、GK、YK）

QT08P-F（RK、GK、YK）

QT08P-C（RK、GK、YK）

QT08S(-F、-C)

 6 18 - 6 13 3.4 6.5 2.5

QT08LP-（RK、GK、YK）

QT08LP-F（RK、GK、YK）

QT08LP-C（RK、GK、YK）

QT08LS(-F、-C)

 12 18 - 12 13 3.4 6.5 2.5





№ 取付プレート厚み A B C D E F G

QT05P-（RK、GK、YK）

QT05P-F（RK、GK、YK）

QT05P-C（RK、GK、YK）

QT05S(-F、-C)

 6～10 14 26 6 10 2.9 5.5 2.5

QT08P（RK、GK、YK）

QT08P-F（RK、GK、YK）

QT08P-C（RK、GK、YK）

QT08S(-F、-C)

 6～14 18 35 6 13 3.4 6.5 2.5

QT08LP-（RK、GK、YK）

QT08LP-F（RK、GK、YK）

QT08LP-C（RK、GK、YK）

QT08LS(-F、-C)

 12～20 18 35 12 13 3.4 6.5 2.5





●プレート厚み～6㎜の取り付け加工寸法図
取り付けのプレート厚みが6mm未満の場合は、スペーサー（別売）を組み合わせて使用します。
組み合わせは以下表をご確認ください。





クイックターンクランプ

（スタンダード）No.

 適合スペーサーNo.

QT05P-（RK、GK、YK）

QT05P-F（RK、GK、YK）

QT05P-C（RK、GK、YK）

QT05S(-F、-C)

 QT05SP

QT08P（RK、GK、YK）

QT08P-F（RK、GK、YK）

QT08P-C（RK、GK、YK）

QT08S(-F、-C)

 QT08SP





●穴間ピッチ精度

クイックターンクランプ側とカムベース側のピッチ交差は±0.04mm以内の精度で加工してください。





●繰り返し位置決め精度について

締結時の繰り返し位置決め精度は±0.1mm以内です。
別途位置決めピンを組み合わせることで、繰返し位置決め精度を向上できます。





●位置決めピン適応表

製品名 タイプ オーダーNo No
ロケーティングピン
（先端ボールタイプ）		 丸ピン 981026 PBD0808
ダイヤピン 981029 PBD0808D

メンテナンス方法

●ノブの取り外しについて
ノブは本体と上部の六角穴付きボルト（六角対辺2.5㎜）で固定されています。
誤操作/イタズラ防止での取り外しやノブ追加工の場合は、ボルトを緩めて取り外してください。
