ホールドピン
E-1422
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー№ | № | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 163086 | QT06HP | 7.6 | 5.8 | 5.5 | M4×0.7 | 6 | 2.5 | 1.3 | |
| 163087 | QT08HP | 8.7 | 5.8 | 6.5 | M5×0.8 | 8 | 2.5 | 1.3 |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| ホールドピン | SUS630 |
特長
-
本製品は以下の製品と組み合わせて使用します。
・クイックターンクランプ(ピンホールド・樹脂ノブ）
・クイックターンクランプ(ピンホールド・ステンレスノブ）
構成図
使用方法
クイックターンクランプと組み合わせて使用する製品です。
組み合わせは以下表をご確認ください。
| ホールドピンNo. | クイックターンクランプNo. | ホールファスナーNo. |
|---|---|---|
| QT06HP | ||
| QT08HP | - |
取付方法
本製品の取付方法は、取付面の大きさにより2 種類あります。
ご使用される環境に合わせて取付加工を施してご使用ください。

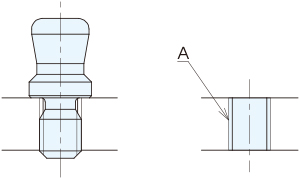

●一般的な取付

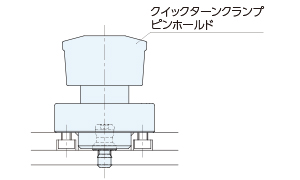

取付後イメージ
| № | A |
|---|---|
| QT06HP | M4X0.7 |
| QT08HP | M5X0.8 |

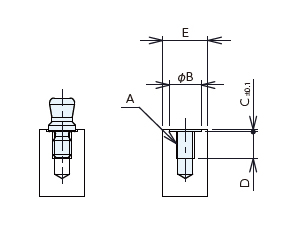

●省スペースでの取付

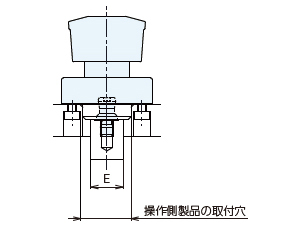

操作側製品の取付穴よりホールドピンの取付プレート接触面（寸法：E）が小さい場合での取付方法です。
ザグリ穴を設けることで、仕様通りの保持力を発揮することができます。
取付後イメージ
| № | A | B | C | D | E |
|---|---|---|---|---|---|
| QT06HP | M4X0.7 | 7 | 0.5 | 6以上 | φ14以下 |
| QT08HP | M5X0.8 | 9 | 0.5 | 6以上 | φ18以下 |

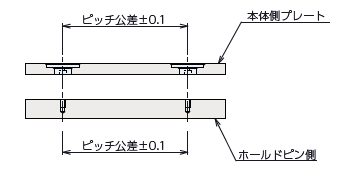

●穴間ピッチ精度
クイックターンクランプ側とホールドピン側のピッチ公差は±0.1以内の精度で加工してください。
メンテナンス方法
●ノブの取り外しについて
ノブは本体と上部の六角穴付きボルト（六角対辺2.5㎜）で固定されています。
誤操作/イタズラ防止での取り外しやノブ追加工の場合は、ボルトを緩めて取り外してください。
