• NBK

RoHS対応

ホールファスナー用スペーサー

E-1424

仕様/価格

オーダー№ 外径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
165695 HFS19S-T4 φ19 3 350 在庫 在庫〇 追加 DL DL
165696 HFS19S-T5 φ19 3 350 在庫 在庫〇 追加 DL DL
165697 HFS19S-T6 φ19 4 350 在庫 在庫〇 追加 DL DL
165698 HFS19S-T7 φ19 5 380 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー№ A
165695 HFS19S-T4 4
165696 HFS19S-T5 5
165697 HFS19S-T6 6
165698 HFS19S-T7 7

材質・熱処理・表面処理

名称 材質
ホールファスナー用スペーサー 本体:SUS304

特長

■取付ベースが薄い場合にベース厚みを確保するために使用します。
 ベース厚み:t=4,5,6,7mm

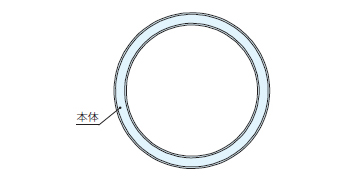

構成図

使用方法

本製品は取付ベースが薄い場合に使用してください。

修理対応

本製品は修理対応を行っておりません。
動作が悪くなるなど使用に支障がみられる場合は新しいものに交換をしてください。
