RoHS対応

クイックターンクランプ（フリースライド・樹脂ノブ）

E-1422

  • クイックターンクランプ（フリースライド・樹脂ノブ） PIC1
  • クイックターンクランプ（フリースライド・樹脂ノブ） PIC2

  • クイックターンクランプ（フリースライド・樹脂ノブ） PIC1

  • クイックターンクランプ（フリースライド・樹脂ノブ） PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № ノブ色 外径 高さ ピン径 適合プレート
厚み※		 クランプ力
N ※		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
163070 QT05FP 黒色 25 38.6 φ5 6-10（3-6） 60 43 3,800 在庫 在庫〇 追加 DL DL
163072 QT08FP 黒色 34 47 φ8 6-14（3-6） 90 107 4,000 在庫 在庫〇 追加 DL DL
167481 QT05FP-RK 赤色 25 38.6 φ5 6-10（3-6） 60 43 4,270 × お問合わせ 追加 DL DL
167482 QT08FP-RK 赤色 34 47 φ8 6-14（3-6） 90 107 4,470 × お問合わせ 追加 DL DL
167488 QT05FP-GK 緑色 25 38.6 φ5 6-10（3-6） 60 43 4,270 × お問合わせ 追加 DL DL
167489 QT08FP-GK 緑色 34 47 φ8 6-14（3-6） 90 107 4,470 × お問合わせ 追加 DL DL
167495 QT05FP-YK 黄色 25 38.6 φ5 6-10（3-6） 60 43 4,270 × お問合わせ 追加 DL DL
167496 QT08FP-YK 黄色 34 47 φ8 6-14（3-6） 90 107 4,470 × お問合わせ 追加 DL DL
※（）は別売スペーサーを使用した場合の寸法です。
※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持出来る許容荷重のことです

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー№ № A B C D E F G H I J K L
163070 QT05FP 25 33.1 5.5 14 6 13.9 M2.5×0.45 4 10 5 15.6 23
163072 QT08FP 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5
167481 QT05FP-RK 25 33.1 5.5 14 6 13.9 M2.5×0.45 4 10 5 15.6 23
167482 QT08FP-RK 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5
167488 QT05FP-GK 25 33.1 5.5 14 6 13.9 M2.5×0.45 4 10 5 15.6 23
167489 QT08FP-GK 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5
167495 QT05FP-YK 25 33.1 5.5 14 6 13.9 M2.5×0.45 4 10 5 15.6 23
167496 QT08FP-YK 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5

仕様/価格　食品用グリス塗布品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № ノブ色 外径 高さ ピン径 適合プレート
厚み※		 クランプ力
N ※		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
167540 QT05FP-F 黒色 25 38.6 φ5 6-10（3-6） 60 43 4,570 × お問合わせ 追加 DL DL
167542 QT08FP-F 黒色 34 47 φ8 6-14（3-6） 90 107 4,770 × お問合わせ 追加 DL DL
167551 QT05FP-FRK 赤色 25 38.6 φ5 6-10（3-6） 60 43 5,050 × お問合わせ 追加 DL DL
167552 QT08FP-FRK 赤色 34 47 φ8 6-14（3-6） 90 107 5,250 × お問合わせ 追加 DL DL
167558 QT05FP-FGK 緑色 25 38.6 φ5 6-10（3-6） 60 43 5,050 × お問合わせ 追加 DL DL
167559 QT08FP-FGK 緑色 34 47 φ8 6-14（3-6） 90 107 5,250 × お問合わせ 追加 DL DL
167565 QT05FP-FYK 黄色 25 38.6 φ5 6-10（3-6） 60 43 5,050 × お問合わせ 追加 DL DL
167566 QT08FP-FYK 黄色 34 47 φ8 6-14（3-6） 90 107 5,250 × お問合わせ 追加 DL DL
※（）は別売スペーサーを使用した場合の寸法です。
※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持出来る許容荷重のことです

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー№ № A B C D E F G H I J K L
167540 QT05FP-F 25 33.1 5.5 14 6 13.9 M2.5×0.45 4 10 5 15.6 23
167542 QT08FP-F 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5
167551 QT05FP-FRK 25 33.1 5.5 14 6 13.9 M2.5×0.45 4 10 5 15.6 23
167552 QT08FP-FRK 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5
167558 QT05FP-FGK 25 33.1 5.5 14 6 13.9 M2.5×0.45 4 10 5 15.6 23
167559 QT08FP-FGK 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5
167565 QT05FP-FYK 25 33.1 5.5 14 6 13.9 M2.5×0.45 4 10 5 15.6 23
167566 QT08FP-FYK 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5

仕様/価格　低発塵グリス塗布品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № ノブ色 外径 高さ ピン径 適合プレート
厚み※		 クランプ力
N ※		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
167505 QT05FP-C 黒色 25 38.6 φ5 6-10（3-6） 60 43 4,570 × お問合わせ 追加 DL DL
167507 QT08FP-C 黒色 34 47 φ8 6-14（3-6） 90 107 4,770 × お問合わせ 追加 DL DL
167516 QT05FP-CRK 赤色 25 38.6 φ5 6-10（3-6） 60 43 5,050 × お問合わせ 追加 DL DL
167517 QT08FP-CRK 赤色 34 47 φ8 6-14（3-6） 90 107 5,250 × お問合わせ 追加 DL DL
167523 QT05FP-CGK 緑色 25 38.6 φ5 6-10（3-6） 60 43 5,050 × お問合わせ 追加 DL DL
167524 QT08FP-CGK 緑色 34 47 φ8 6-14（3-6） 90 107 5,250 × お問合わせ 追加 DL DL
167530 QT05FP-CYK 黄色 25 38.6 φ5 6-10（3-6） 60 43 5,050 × お問合わせ 追加 DL DL
167531 QT08FP-CYK 黄色 34 47 φ8 6-14（3-6） 90 107 5,250 × お問合わせ 追加 DL DL
※（）は別売スペーサーを使用した場合の寸法です。
※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持出来る許容荷重のことです

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー№ № A B C D E F G H I J K L
167505 QT05FP-C 25 33.1 5.5 14 6 13.9 M2.5×0.45 4 10 5 15.6 23
167507 QT08FP-C 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5
167516 QT05FP-CRK 25 33.1 5.5 14 6 13.9 M2.5×0.45 4 10 5 15.6 23
167517 QT08FP-CRK 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5
167523 QT05FP-CGK 25 33.1 5.5 14 6 13.9 M2.5×0.45 4 10 5 15.6 23
167524 QT08FP-CGK 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5
167530 QT05FP-CYK 25 33.1 5.5 14 6 13.9 M2.5×0.45 4 10 5 15.6 23
167531 QT08FP-CYK 34 41.5 5.5 18 9.5 18.5 M3×0.5 6 13 8 17 29.5

材質・熱処理・表面処理

名称 材質
クイックターンクランプ（フリースライド・樹脂ノブ） 本体：SUS303
ノブ：ポリアミド（ガラス繊維強化）
取付ボルト：SUS

特長

エルゴノミックデザインを採用。人間工学に基づいた形状設計。
■落下を防止できるように握りやすい丸みを帯びた逆テーパーのノブ形状です。
■LOCK（クランプ）状態が一目瞭然の片側突起形状の安全設計でポカミスを防止します。

優れた耐久性と耐食性
■ノブは樹脂製、本体はステンレス素材。性質を変化させないレーザーマーキングで耐食性に優れています。
■動作テスト５万回クリア。長期使用でき交換頻度が少なく済みます。

色別管理で人為的なミスを軽減

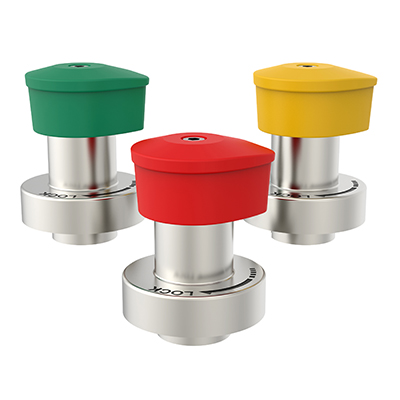

■樹脂性のカラーノブを赤・黄・緑の3色をご用意しています。
色ごとで使用できる環境を決めるなど、作業手順（ルール）に組み込んでご活用頂くことで人為的なミスをより効果的に防止できます。

特殊グリス対応でより安全に
グリス変更品も取り扱っております。
2種ご用意していますので、ご使用環境に合わせてご活用ください。
■食品対応グリス
「NSF H1」に登録されているグリスを使用しているため、より安心して食品加工機でご利用いただくことができます。さらに、ハラル認証にも対応しております。

■低発塵グリス
低発塵性・耐フレッチング性に優れたグリスを使用しているため、クリーンルームでも安心してご利用いただくことができます。

【付属品】
QT05：六角穴付きボルト(M2.5×6)…2本
QT08：六角穴付きボルト(M3×6)…2本

※適合プレート厚みの(　)は、別売スペーサーを使用した場合の寸法です。
※本製品は「カムベース」または「カムベース（薄板用）」と組み合わせて使用する製品です。

構成図

使用例

交換頻度の高い場所での使用により作業工数を低減することできます。



  •

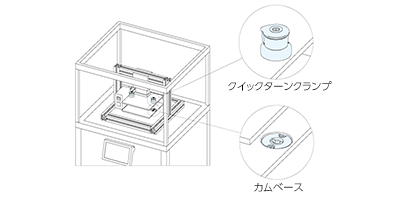

    検査用ジグの交換作業

  •

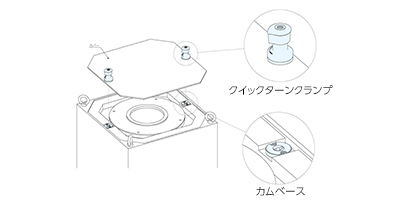

    装置のメンテナンス作業

  •

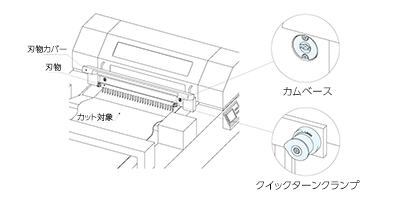

    刃物の交換

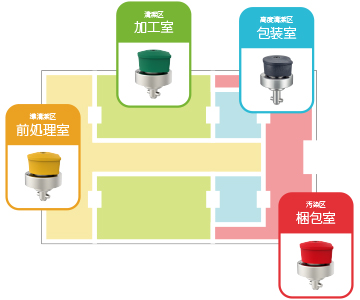

●カラーノブ使用例

食品加工現場で、各食材/エリアごとで使用する色を決めておくことで、二次汚染や菌の増殖、異物混入を起こさない管理が可能です。



使用方法

格納された締結ピンをカムベース(別売)側に差し込み、ノブを90°回転させて締結します。
パレットやユニットなどの交換によるボルト締結時間を短縮できます。





クイックターンクランプカムベースと組み合わせて使用する製品です。
組み合わせは以下表をご確認ください。



No. 適合カムベースNo.
QT05FP-（RK、GK、YK）

QTB05(S)／QTB05T(S)
QT05FP-F（RK、GK、YK）

QTB05S-F／QTB05TS-F
QT05FP-C（RK、GK、YK）

QTB05S-C／QTB05TS-C
QT08FP-（RK、GK、YK）

QTB08(S)／QTB08T(S)
QT08FP-F（RK、GK、YK）

QTB08S-F／QTB08TS-F
QT08FP-C（RK、GK、YK）

QTB08S-C／QTB08TS-C



■注意事項

製品が破損しケガや事故の原因となりますので、製品に対して過剰な荷重をかけないようにしてください。

取付方法

取り付け部の厚みによって加工内容が異なります。以下の寸法図に準じて設計、加工してください。
取り付けは、付属品の六角穴付きボルトを用いて2箇所で締結します。
取り付け穴の直線状にLOCK表示がマーカーされています。作業性を考慮してLOCK表示・取り付け穴位置を設定してください。

№ 取付プレート厚み A B C D E F G

QT05FP-（RK、GK、YK）

QT05FP-F（RK、GK、YK）

QT05FP-C（RK、GK、YK）

 6 14 - 6 10 2.9 5.5 2.5

QT08FP（-RK、-GK、-YK）

QT08FP-F（RK、GK、YK）

QT08FP-C（RK、GK、YK）

 6 18 - 6 13 3.4 6.5 2.5





№ 取付プレート厚み A B C D E F G

QT05FP-（RK、GK、YK）

QT05FP-F（RK、GK、YK）

QT05FP-C（RK、GK、YK）

 6～10 14 26 6 10 2.9 5.5 2.5

QT08FP（-RK、-GK、-YK）

QT08FP-F（RK、GK、YK）

QT08FP-C（RK、GK、YK）

 6～14 18 35 6 13 3.4 6.5 2.5





●プレート厚み～6㎜の取り付け加工寸法図
取り付けのプレート厚みが6mm未満の場合は、スペーサー（別売）を組み合わせて使用します。
組み合わせは以下表をご確認ください。

No. 適合スペーサーNo.

QT05FP-（RK、GK、YK）

QT05FP-F（RK、GK、YK）

QT05FP-C（RK、GK、YK）

 QT05SP

QT08FP（-RK、-GK、-YK）

QT08FP-F（RK、GK、YK）

QT08FP-C（RK、GK、YK）

 QT08SP





取り付け部は以下の寸法図に従って加工してください。





No. 適合スペーサーNo. 取付プレート厚み A C D E F
QT05FP QT05SP 3 14 3 10 2.9 6
QT08FP QT08SP 3 18 3 13 3.4 7.3





No. 適合スペーサーNo. 取付プレート厚み A B C D E F
QT05FP QT05SP 3～6 14 26 3 10 2.9 6
QT08FP QT08SP 3～6 18 35 3 13 3.4 7.3





●繰り返し位置決め精度について
締結時の繰り返し位置決め精度は±0.1mm以内です。
別途位置決めピンを組み合わせることで、繰返し位置決め精度を向上できます。





●位置決めピン適応表

製品名 タイプ オーダーNo No
ロケーティングピン
（先端ボールタイプ）		 丸ピン 981026 PBD0808
ダイヤピン 981029 PBD0808D







●穴間ピッチ精度
クイックターンクランプ側とカムベース側のピッチ交差は±0.04mm以内の精度で加工してください。

メンテナンス方法

●ノブの取り外しについて
ノブは本体と上部の六角穴付きボルト（六角対辺2.5㎜）で固定されています。
誤操作/イタズラ防止での取り外しやノブ追加工の場合は、ボルトを緩めて取り外してください。
