• NBK

RoHS対応

マグキャッチピン(キャッチホール)

E-1423

仕様/価格

オーダー№ 吸着力 N 適合機種 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
163091 MPCH06 7 MPCP06 10 1,050 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー№ A B C D E
163091 MPCH06 16 15 3 M12X1.5 6

材質・熱処理・表面処理

名称 材質
マグキャッチピン(キャッチホール) SUS304、ネオジム磁石

特長

優れた案内性
■マグピンが簡単に挿入できるテーパ形状。

優れた耐久性
■高耐久、耐環境性に優れクリーンルームでの使用に適しています。

※本製品は「マグキャッチピン(マグピン)」と組み合わせて使用する製品です。

構成図

使用方法

取付方法

取り付け部の厚みによって加工内容が異なります。以下の寸法図に準じて加工してください。

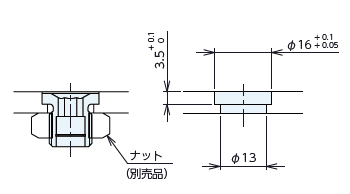

●取り付け部の厚み : 6mm以上 10mm以下

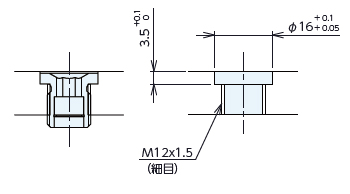

●取り付け部の厚み : 10mm以上

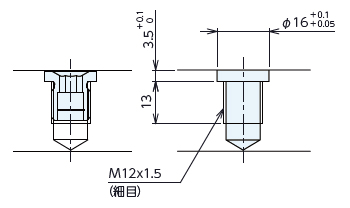

●ブロックへの取り付け



●穴間ピッチ精度について

マグキャッチピン(マグピン)とマグキャッチピン(キャッチホール)側のピッチ公差は± 0.1 以内の精度で加工してください。





●繰り返し位置決め精度について

繰返し位置決め精度は± 0.25 です。さらに高精度な位置決めが必要な場合は、別途位置決めピンを組み合わせてご使用ください。

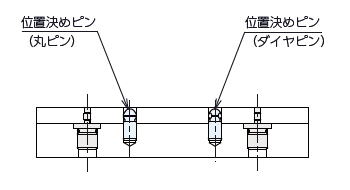

●位置決めピン適応表

製品名 タイプ オーダーNo No
ロケーティングピン
(先端ボールタイプ)
丸ピン 981026 PBD0808
ダイヤピン 981029 PBD0808D

メンテナンス方法

修理対応

本製品は修理対応を行っておりません。
動作が悪くなるなど使用に支障がみられる場合は新しいものに交換をしてください。
