• NBK

RoHS対応

クイックターンクランプ（スタンダード・ステンレスノブ）

E-1422

  • 1422B.jpg

  • 1422B.jpg

仕様/価格

オーダー№ № 外径 高さ ピン径 適合プレート
厚み		 クランプ力
N※		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
163065 QT05S 25 37.5 φ5 6-10（3-6）※ 60 55 5,500 在庫 在庫〇 追加 DL DL
163067 QT08S 34 45 φ8 6-14（3-6）※ 90 135 5,850 在庫 在庫〇 追加 DL DL
163069 QT08LS 34 51 φ8 12-20 90 139 5,850 在庫 在庫〇 追加 DL DL
※（）は別売スペーサーを使用した場合の寸法です。
※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持出来る許容荷重のことです

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H I J K
163065 QT05S 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
163067 QT08S 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
163069 QT08LS 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5

仕様/価格　食品用グリス

オーダー№ № 外径 高さ ピン径 適合プレート
厚み		 クランプ力
N※		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
167535 QT05S-F 25 37.5 φ5 6-10（3-6）※ 60 55 6,300 在庫 お問合わせ 追加 DL DL
167537 QT08S-F 34 45 φ8 6-14（3-6）※ 90 135 6,650 在庫 お問合わせ 追加 DL DL
167539 QT08LS-F 34 51 φ8 12-20 90 139 6,650 在庫 お問合わせ 追加 DL DL
※（）は別売スペーサーを使用した場合の寸法です。
※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持出来る許容荷重のことです

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H I J K
167535 QT05S-F 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
167537 QT08S-F 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
167539 QT08LS-F 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5

仕様/価格　低発塵グリス

オーダー№ № 外径 高さ ピン径 適合プレート
厚み		 クランプ力
N※		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
167500 QT05S-C 25 37.5 φ5 6-10（3-6）※ 60 55 6,300 在庫 お問合わせ 追加 DL DL
167502 QT08S-C 34 45 φ8 6-14（3-6）※ 90 135 6,650 在庫 お問合わせ 追加 DL DL
167504 QT08LS-C 34 51 φ8 12-20 90 139 6,650 在庫 お問合わせ 追加 DL DL
※（）は別売スペーサーを使用した場合の寸法です。
※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持出来る許容荷重のことです

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H I J K
167500 QT05S-C 25 22.4 5.5 14 6.5 13.9 M2.5×0.45 4 10 5 15
167502 QT08S-C 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 16.5
167504 QT08LS-C 34 28.4 5.5 18 10 18.5 M3×0.5 6 13 8 22.5

材質・熱処理・表面処理

名称 材質
クイックターンクランプ（スタンダード・ステンレスノブ） 本体：SUS303
ノブ：SUS304相当
取付ボルト：SUS

特長

■挿入時の手間を軽減
案内性に優れたテーパー形状で挿入時に差し込みやすくなっています。

■取付ミスを防止
対照配置の取付位置により取付間違いを防止します。

グリス対応でより安全に
グリスを変更品も取り扱っております。
2種ご用意していますので、ご使用環境に合わせてご活用ください。

■食品対応グリス
「NSF H1」に登録されているグリスを使用しているため、より安心して食品加工機でご利用いただくことができます。さらに、ハラル認証にも対応しております。

■低発塵グリス
低発塵性・耐フレッチング性に優れたグリスを使用しているため、クリーンルームでも安心してご利用いただくことができます。

【付属品】
QT05：六角穴付きボルト(M2.5×6)…2本
QT08：六角穴付きボルト(M3×6)…2本

※適合プレート厚みの(　)は、別売スペーサーを使用した場合の寸法です。
※本製品は「カムベース」または「カムベース（薄板用）」と組み合わせて使用する製品です。

構成図

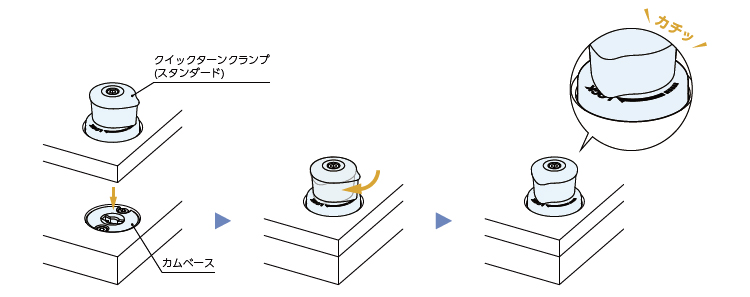

使用方法



クイックターンクランプカムベースと組み合わせて使用する製品です。
組み合わせは以下表をご確認ください。



スタンダード・ステンレスノブNo. 適合カムベースNo.
QT05S

QTB05（S）／QTB05T（S）
QT05S-F QTB05S-F／QTB05TS-F
QT05S-C QTB05S-C／QTB05TS-C
QT08(L)S QTB08（S）／QTB08T（S）
QT08(L)S-F QTB08S-F／QTB08TS-F
QT08(L)S-C QTB08S-C／QTB08TS-C





■注意事項

製品が破損しケガや事故の原因となりますので、製品に対して過剰な荷重をかけないようにしてください。



●破損目安

№

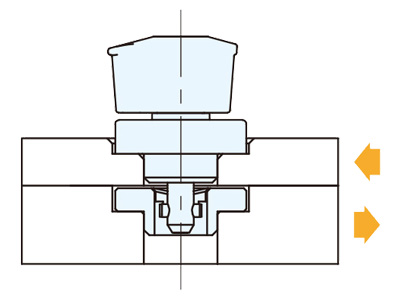

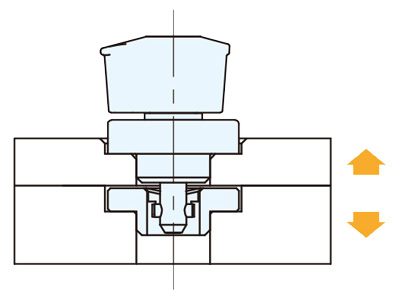

せん断荷重





引張荷重




QT05S（-F、-C） 1800N 1200N
QT08S（-F、-C） 3200N 2600N
QT08LS（-F、-C） 3200N 2600N



●耐熱温度

100℃（全型式共通）

※耐久性が低下する可能性があるグリスの使用上限温度です。

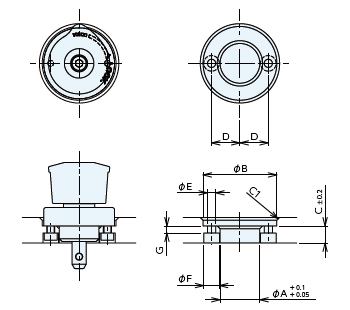

取付方法

取り付け部の厚みによって加工内容が異なります。以下の寸法図に準じて設計、加工してください。
取り付けは、付属品の六角穴付きボルトを用いて2箇所で締結します。
取り付け穴の直線状にLOCK表示がマーカーされています。作業性を考慮してLOCK表示・取り付け穴位置を設定してください。



№ 取付プレート厚み A B C D E F G

QT05P-（RK、GK、YK）

QT05P-F（RK、GK、YK）

QT05P-C（RK、GK、YK）

QT05S(-F、-C)

 6 14 - 6 10 2.9 5.5 2.5

QT08P（RK、GK、YK）

QT08P-F（RK、GK、YK）

QT08P-C（RK、GK、YK）

QT08S(-F、-C)

 6 18 - 6 13 3.4 6.5 2.5

QT08LP-（RK、GK、YK）

QT08LP-F（RK、GK、YK）

QT08LP-C（RK、GK、YK）

QT08LS(-F、-C)

 12 18 - 12 13 3.4 6.5 2.5





№ 取付プレート厚み A B C D E F G

QT05P-（RK、GK、YK）

QT05P-F（RK、GK、YK）

QT05P-C（RK、GK、YK）

QT05S(-F、-C)

 6～10 14 26 6 10 2.9 5.5 2.5

QT08P（RK、GK、YK）

QT08P-F（RK、GK、YK）

QT08P-C（RK、GK、YK）

QT08S(-F、-C)

 6～14 18 35 6 13 3.4 6.5 2.5

QT08LP-（RK、GK、YK）

QT08LP-F（RK、GK、YK）

QT08LP-C（RK、GK、YK）

QT08LS(-F、-C)

 12～20 18 35 12 13 3.4 6.5 2.5

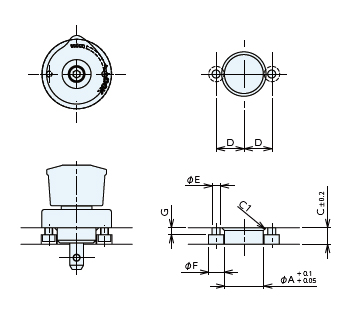

●プレート厚み～6㎜の取り付け加工寸法図

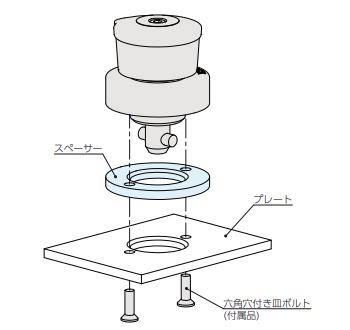

取り付けのプレート厚みが6mm未満の場合は、スペーサー（別売）を組み合わせて使用します。
組み合わせは以下表をご確認ください。





クイックターンクランプ

（スタンダード）No.

 適合スペーサーNo.

QT05P-（RK、GK、YK）

QT05P-F（RK、GK、YK）

QT05P-C（RK、GK、YK）

QT05S(-F、-C)

 QT05SP

QT08P（RK、GK、YK）

QT08P-F（RK、GK、YK）

QT08P-C（RK、GK、YK）

QT08S(-F、-C)

 QT08SP

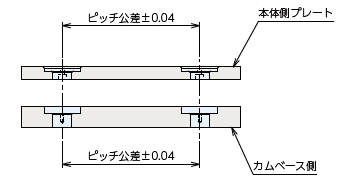

●穴間ピッチ精度

クイックターンクランプ側とカムベース側のピッチ交差は±0.04mm以内の精度で加工してください。





●繰り返し位置決め精度について

締結時の繰り返し位置決め精度は±0.1mm以内です。

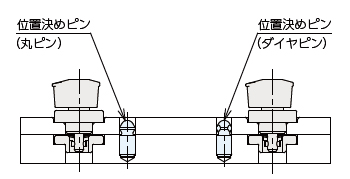

別途位置決めピンを組み合わせることで、繰返し位置決め精度を向上できます。





●位置決めピン適応表

製品名 タイプ オーダーNo No
ロケーティングピン
（先端ボールタイプ）		 丸ピン 981026 PBD0808
ダイヤピン 981029 PBD0808D

メンテナンス方法

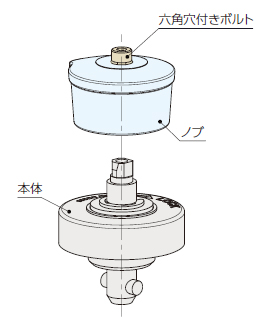

●ノブの取り外しについて
ノブは本体と上部の六角穴付きボルト（六角対辺2.5㎜）で固定されています。
誤操作/イタズラ防止での取り外しやノブ追加工の場合は、ボルトを緩めて取り外してください。
