ホールファスナー　プッシュホールド用ブッシュ

E-1424

製品カタログ

仕様/価格

選択	オーダー№	№	外径	高さ	質量 g	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー№	№	外径	高さ	質量 g	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	165679	HF06PBS	φ16	15	9	930	在庫	在庫〇	追加
	165680	HF10PBS	φ20	17	14	1,140	在庫	在庫〇	追加

寸法図・サイズ表

選択	オーダー№	№	A	B	C	D	E	F
	165679	HF06PBS	16	6	15	3	M12x1.5(細目)	6
	165680	HF10PBS	20	10	17	3	M16x1.5(細目)	10

材質・熱処理・表面処理

名称	材質
ホールファスナー　プッシュホールド用ブッシュ	本体：SUS303

特長

■優れた案内性
挿入時に差し込みやすいテーパー形状のブッシュです。

■専用工具不要
六角レンチのみで取付が可能であるため、専用工具なく取付が可能です。

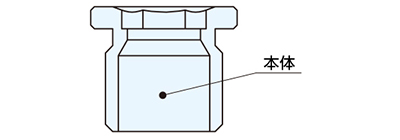

構成図

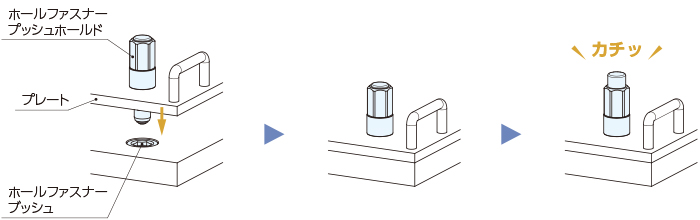

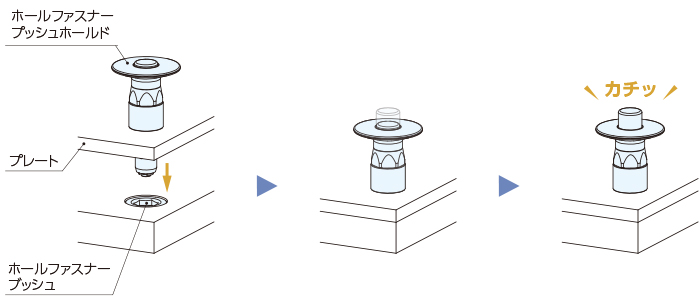

使用方法

「ホールファスナー　プッシュホールド（ノブタイプ）（別売り）」もしくは「ホールファスナー　プッシュホールド（ストレートタイプ）（別売り）」のボタンを押した状態で抜き差しすることでクランプ/アンクランプを行います。

■組み合わせ表

本製品は「ホールファスナー　プッシュホールド（ノブタイプ）」もしくは「ホールファスナー　プッシュホールド（ストレートタイプ）」と組み合わせて使用します。
組合せは以下になります。

№	ノブタイプ	ストレートタイプ
HF06PBS	HF06PKS	HF06PSS
HF10PBS	HF10PKS	HF10PSS

取付方法

本製品には以下の取付方法があります。

■ベースへの取付

使用する製品（型式）、使用される環境に合わせた取付方法を選択し、取付け加工を行ってください。

	HF06PBS		HF10PBS
ベース厚み	6mm以上10mm以下	10mm以上	6mm以上10mm以下	10mm以上
取付加工寸法図
取付イメージ

■適合ナット

ナットで取付をする場合は以下の適応表を参考に選定を行ってください。

№	ナット
HF06PBS	HFN12S-T6
HF10PBS	HFN16S-T8

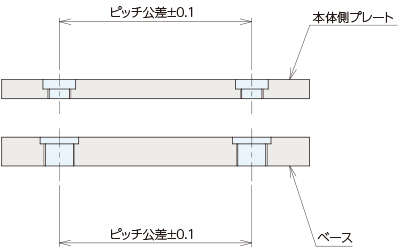

■穴間ピッチ精度について

2個以上ご使用いただく場合は、ピッチ公差を±0.1以内の精度となるように加工を施してください。

修理対応

本製品は修理対応を行っておりません。
動作が悪くなるなど使用に支障がみられる場合は新しいものに交換をしてください。
