RoHS対応

クイックターンクランプ（カムベース　薄板用）

E-1422

  • 1422F.jpg

  • 1422F.jpg

仕様/価格

オーダー№ № 外径 高さ 適合プレート
厚み		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
163078 QTB05T 25 16 6-10 37 2,500 在庫 在庫〇 追加 DL DL
163079 QTB05TS 25 16 6-12 37 3,100 在庫 在庫〇 追加 DL DL
163080 QTB08T 32 18 6-10 70 2,500 在庫 在庫〇 追加 DL DL
163081 QTB08TS 32 18 6-12 70 3,420 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H I J K
163078 QTB05T 25 16 M14×1.5 3 5 2 10.5 2 22 8 25.4
163079 QTB05TS 25 16 M14×1.5 3 5 2 10.5 2 22 8 25.4
163080 QTB08T 32 18 M20×1.5 3 8 2 13 2 30 10 34.6
163081 QTB08TS 32 18 M20×1.5 3 8 2 13 2 30 10 34.6

仕様/価格　食品用グリス塗布品

オーダー№ № 外径 高さ 適合プレート
厚み		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
167546 QTB05TS-F 25 16 6-10 37 3,870 在庫 お問合わせ 追加 DL DL
167547 QTB08TS-F 32 18 6-12 70 4,190 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H I J K
167546 QTB05TS-F 25 16 M14×1.5 3 5 2 10.5 2 22 8 25.4
167547 QTB08TS-F 32 18 M20×1.5 3 8 2 13 2 30 10 34.6

仕様/価格　低発塵グリス塗布品

オーダー№ № 外径 高さ 適合プレート
厚み		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
167511 QTB05TS-C 25 16 6-10 37 3,870 在庫 お問合わせ 追加 DL DL
167512 QTB08TS-C 32 18 6-12 70 4,190 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H I J K
167511 QTB05TS-C 25 16 M14×1.5 3 5 2 10.5 2 22 8 25.4
167512 QTB08TS-C 32 18 M20×1.5 3 8 2 13 2 30 10 34.6

材質・熱処理・表面処理

名称 材質 表面処理
クイックターンクランプ（カムベース　薄板用） 本体：QTB-T…SCM440、QTB-TS…SUS630相当
ナット：SUS304相当		 QTB-T：無電解ニッケルメッキ

特長

■挿入時の手間を軽減
案内性に優れたテーパー形状で挿入時に差し込みやすくなっています。

■取付ミスを防止
対照配置の取付位置により取付間違いを防止します。

グリス対応でより安全に
グリスを変更品も取り扱っております。
2種ご用意していますので、ご使用環境に合わせてご活用ください。

■食品対応グリス
「NSF H1」に登録されているグリスを使用しているため、より安心して食品加工機でご利用いただくことができます。さらに、ハラル認証にも対応しております。

■低発塵グリス
低発塵性・耐フレッチング性に優れたグリスを使用しているため、クリーンルームでも安心してご利用いただくことができます。
【付属品】
QTB05：六角ナット(M14×1.5)…1個
QTB08：六角ナット(M20×1.5)…１個

※本製品は以下製品と組み合わせて使用する製品です。
クイックターンクランプ(スタンダード・樹脂ノブ）
クイックターンクランプ(スタンダード・ステンレスノブ）
クイックターンクランプ(フリースライド・樹脂ノブ）
クイックターンクランプ(フリースライド・ステンレスノブ）

構成図

使用方法

クイックターンクランプと組み合わせて使用する製品です。
​組み合わせは以下表をご確認ください。



カムベース 薄板用No. クイックターンクランプNo.
QTB05T（S）

QT05P-（RK、GK、YK）

QT05FP-（RK、GK、YK）
QTB05TS-F

QT05P-F（RK、GK、YK）

QT05FP-F（RK、GK、YK）
QTB05TS-C

QT05P-C（RK、GK、YK）

QT05FP-C（RK、GK、YK）
QTB08T（S）

QT08P-（RK、GK、YK）

QT08FP-（RK、GK、YK）
QTB08TS-F

QT08P-F（RK、GK、YK）

QT08FP-F（RK、GK、YK）
QTB08TS-C

QT08P-C（RK、GK、YK）

QT08FP-C（RK、GK、YK）

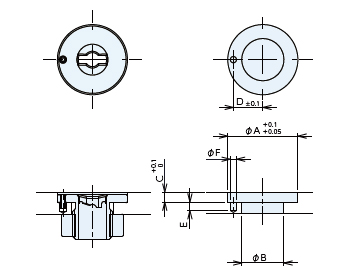

取付方法

クイックターンクランプの締結ピンの方向とカムベースの穴方向を合わせて取り付けを行います。



以下の取り付け加工寸法図を参考に加工を行ってください。





№ A B C D E F
QTB05T(S、TS、-F、-C) 25 15 3.5 10.5 3 2.2
QTB08T(S、TS、-F、-C) 32 21 3.5 13 3 2.2

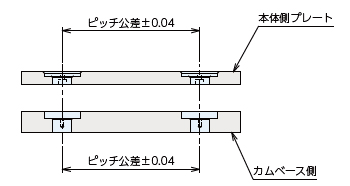

●穴間ピッチ精度
クイックターンクランプ側とカムベース側のピッチ交差は±0.04mm以内の精度で加工してください。
