• NBK

RoHS対応

ホールファスナー用ナット

E-1424

仕様/価格

オーダー№ ネジ径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
165692 HFN12S-T6 M12×1.5 11 300 在庫 在庫〇 追加 DL DL
165693 HFN16S-T8 M16×1.5 21 380 在庫 在庫〇 追加 DL DL
165694 HFN20S-T10 M20×1.5 32 440 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー№ A B C
165692 HFN12S-T6 19 6 M12x1.5(細目)
165693 HFN16S-T8 24 8 M16x1.5(細目)
165694 HFN20S-T10 30 10 M20x1.5(細目)

材質・熱処理・表面処理

名称 材質
ホールファスナー用ナット 本体:SUS304

特長

ホールファスナー各種製品を下面から取り付ける際に使用できます。

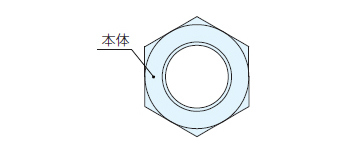

構成図

使用方法

本製品は下面からの締結に使用してください。





組み合わせ表



本製品は別売りの「ホールファスナー ブッシュ」、「ホールファスナー インサート」もしくは「ホールファスナー インサートロック」と組み合わせて使用します。組合せは以下になります



適合製品
HFN12S-T6 プッシュホールド用ブッシュ HF06PBS
HFN16SーT8 プッシュホールド用ブッシュ HF10PBS
インサート HF08-7IS
インサート HF08-15IS
HFN20SーT10 インサートロック HF08-7ILS
インサートロック HF08-15ILS

修理対応

本製品は修理対応を行っておりません。
動作が悪くなるなど使用に支障がみられる場合は新しいものに交換をしてください。
