ナベヤ

仕様/価格

選択	オーダー№	№	外径φ	高さ	ピン径	クランプ力 N	質量 g	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー№	№	外径φ	高さ	ピン径	クランプ力 N	質量 g	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	165675	HF06PKS	23	46.5	φ6	90	26	5,200	在庫	在庫〇	追加
	165676	HF10PKS	32	61.5	φ10	150	66	5,300	在庫	在庫〇	追加

※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め（プレート間の隙間0.1mm以内）が保持出来る許容荷重のことです

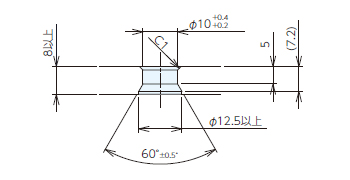

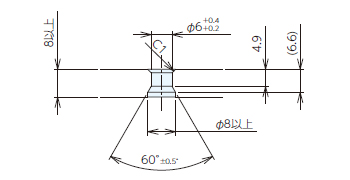

寸法図・サイズ表

選択	オーダー№	№	A	B	C	D	E	F	G	H	I	J	K	L
	165675	HF06PKS	23	7.5	27	20	6	4	19.5	18	6	12	10	M8x1.25
	165676	HF10PKS	32	11	38	28	12	6.5	23.5	21.5	10	16	14	M12x1.5(細目)

材質・熱処理・表面処理

名称	材質
ホールファスナー　プッシュホールド（ノブタイプ）	本体：SUS303

特長

■握りやすく落下を防止する形状
テーパー形状により指にかかりやすく、落下を防止します。

■クランプ忘れの防止
ボタンを押している間のみアンクランプ状態となり着脱できるため、クランプ忘れを防止します。

■優れた案内性
ピンの先端がテーパー形状のため、挿入の案内性に優れています。

■優れた耐食性と耐久性
・製品はオールステンレス製で耐食性に優れています。
・動作テスト：3万回クリア。長期使用でき交換頻度が少なく済みます。

構成図

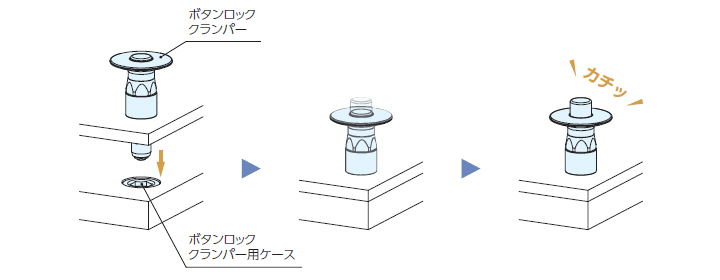

使用方法

ボタンを押しながら「ホールファスナー　ブッシュ（別売り）」へ抜き差しすることでクランプ/ アンクランプを行います。

■使用上の注意

製品が破損しケガや事故の原因となりますので、製品に対して過剰な荷重をかけないようにしてください。

●破損目安

No.	せん断荷重	引張荷重
HF06PKS	3,000N	500N
HF10PKS	9,000N	1,500N

●組み合わせ表

No.	ブッシュ型式
HF06PKS	HF06PBS
HF10PKS	HF10PBS

●繰り返し位置決め精度について

締結時の繰り返し位置決め精度は± 0.25mm 以内です。
さらに高精度な位置決めが必要な場合は、別途位置決めピンを組み合わせてご使用ください。

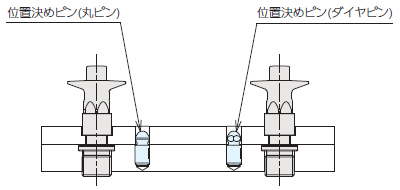

●位置決めピン適応表

製品名	タイプ	オーダーNo	No
ロケーティングピン（先端ボールタイプ）	丸ピン	981026	PBD0808
ロケーティングピン（先端ボールタイプ）	ダイヤピン	981029	PBD0808D
