マグキャッチピン（マグピン）
E-1423
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー№ | № | A | B +0.1/0 | C | D | E | F |
|---|---|---|---|---|---|---|---|---|
| 163090 | MPCP06 | 7 | 6 | 6 | M4×0.7 | 2 | 2.5 |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| マグキャッチピン（マグピン） | S45C | 無電解ニッケルメッキ |
特長
-
簡単取り付け
■専用工具は不要。六角レンチで取り付けが可能。
優れた耐久性
■高耐久、耐環境性に優れクリーンルームでの使用に適しています。
※本製品は「マグキャッチピン(キャッチホール）」と組み合わせて使用する製品です。

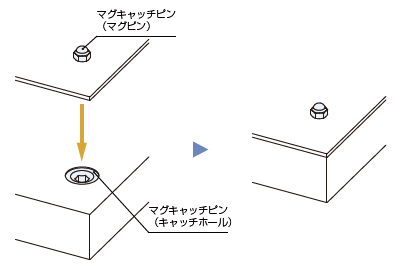

構成図
使用方法
取付方法
取り付け部の厚みによって加工内容が異なります。
以下の寸法図に準じて加工してください。

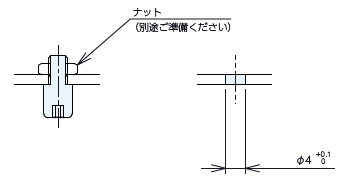

●取り付け部の厚み ： 2mm以上 2.6ｍｍ以下

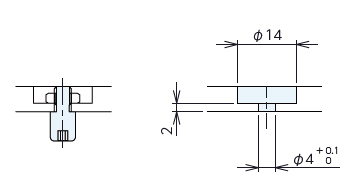

●取り付け部の厚み : 2.6mm以上 6ｍｍ以下

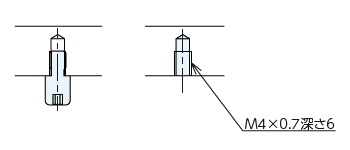

●取り付け部の厚み6ｍｍ以上

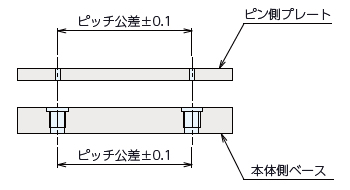

●穴間ピッチ精度について
マグキャッチピン（マグピン）とマグキャッチピン（キャッチホール）側のピッチ公差は± 0.1 以内の精度で加工してください。
●繰り返し位置決め精度について
繰返し位置決め精度は± 0.25 です。
さらに高精度な位置決めが必要な場合は、別途位置決めピンを組み合わせてご使用ください。

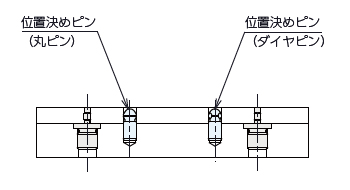

●位置決めピン適応表
| 製品名 | タイプ | オーダーNo | No |
|---|---|---|---|
| ロケーティングピン （先端ボールタイプ） |
丸ピン | 981026 | PBD0808 |
| ダイヤピン | 981029 | PBD0808D |
修理対応
本製品は修理対応を行っておりません。
動作が悪くなるなど使用に支障がみられる場合は新しいものに交換をしてください。
