ホールファスナー インサートロックタイプ

E-1424

仕様/価格

オーダー№ 外径 高さ クランプ力
N
質量
g
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
165689 HF08-7ILS φ25 45 7 66 5,200 在庫 在庫〇 追加 DL DL
165690 HF08-15ILS φ25 45 15 66 5,200 在庫 在庫〇 追加 DL DL
※クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め(プレート間の隙間0.1mm以内)が保持出来る許容荷重のことです

寸法図・サイズ表

選択 オーダー№ A B C D E F G H
165689 HF08-7ILS 25 8 45 15 3 7 M20x1.5(細目) 16
165690 HF08-15ILS 25 8 45 15 3 7 M20x1.5(細目) 16

材質・熱処理・表面処理

名称 材質
ホールファスナー インサートロックタイプ 本体:SUS303

特長

■優れた案内性
挿入時に差し込みやすいテーパー形状のブッシュです。

ロックピン(別売り)を差し込むだけで素早くクランプ・アンクランプを行うことができます。
■専用工具不要
六角レンチのみで取付が可能であるため、専用工具なく取付が可能です。

■優れたロック機構
製品下面のロック機構により、製品がベースから外れることを防止します。

※本製品は別売りの「ホールファスナー インサート用ロックピン」と組み合わせて使用する製品です。

構成図

使用方法

本製品をベース側の穴に差し込むだけで簡単にクランプ/ アンクランプを行うことができます。







使用上の注意

製品が破損しケガや事故の原因となりますので、製品に対して過剰な荷重をかけないようにしてください。





破損目安

NO. せん断荷重 引張荷重
HF08- 7ILS 200N 1800N
HF08-15ILS 400N





繰り返し位置決め精度について

締結時の繰り返し位置決め精度は± 0.25mm 以内です。
さらに高精度な位置決めが必要な場合は、別途位置決めピンを組み合わせてご使用ください。

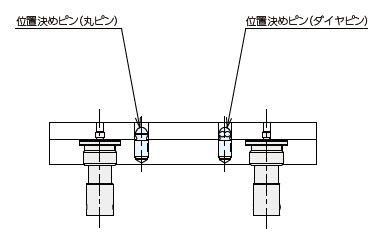

位置決めピン適応表

製品名 タイプ オーダーNo No
ロケーティングピン
(先端ボールタイプ)
丸ピン 981026 PBD0808
ダイヤピン 981029 PBD0808D

取付方法

プレート・ベースの取付加工
使用される環境に合わせた取付方法を選択し、取り付け加工を行ってください。



プレート厚み 6≦t≦10 10<t≦13 13<t≦32
取付穴加工
取付イメージ





適合ナット
ナットで取り付けをする場合は以下の適合表を参考に選定を行ってください。



型式 ナット
HF08- 7ILS HFN20S-T10
HF08-15ILS





穴間ピッチ精度について
2 個以上でご使用いただく場合は、ピッチ公差を± 0.1 以内の精度となるように加工を施してください。

修理対応

本製品は修理対応を行っておりません。
動作が悪くなるなど使用に支障がみられる場合は新しいものに交換をしてください。
