インサートノズル　TP型

E-9991TP

  • 9991tp.jpg

  • 9991tp.jpg

仕様/価格

オーダー
№		 № 取付穴
H9		 全長 ノズル
内径		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
108286 TP1211 φ12 152.4 φ3 32.5 7,850 在庫 在庫〇 追加 DL DL
108287 TP1411 φ14 152.4 φ3 37.5 7,850 在庫 在庫〇 追加 DL DL
108288 TP1511 φ15 152.4 φ3 37.5 7,850 在庫 在庫〇 追加 DL DL

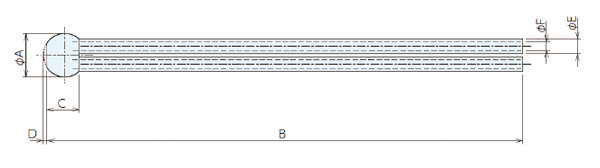

寸法図・サイズ表

寸法図・サイズ表

選択 オーダー
№		 № A B C D E F
108286 TP1211 12 152.4 9.1 1.7 4.8 3
108287 TP1411 14 152.4 11.2 1.4 4.8 3
108288 TP1511 15 152.4 12.4 1.3 4.8 3

材質・熱処理・表面処理

名称 材質
インサートノズル　TP型 本体：真鍮、ノズル：銅

特長

■銅管ノズルは必要な場所に自由に向きを変えられます。
■1ヵ所の取付穴から2本の銅管を出せます。

最大圧力：3Mpa
耐熱温度：150℃
取付方法：皿ネジ

使用例

取付方法

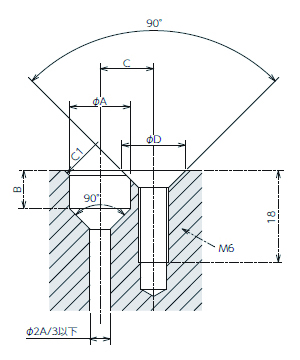

取付穴推奨寸法

№ A H9 B C D
TP1211 12 +0.043
0		 6.3 10 13
TP1411 14 +0.043
0		 7 11 13
TP1511 15 +0.043
0		 7.5 11.5 13
