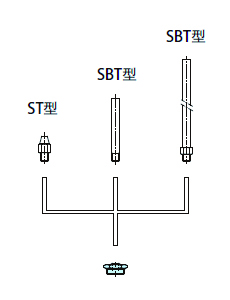

インサートノズル PM-ST型
E-9991PM
仕様/価格 (取付ネジ径 M8)

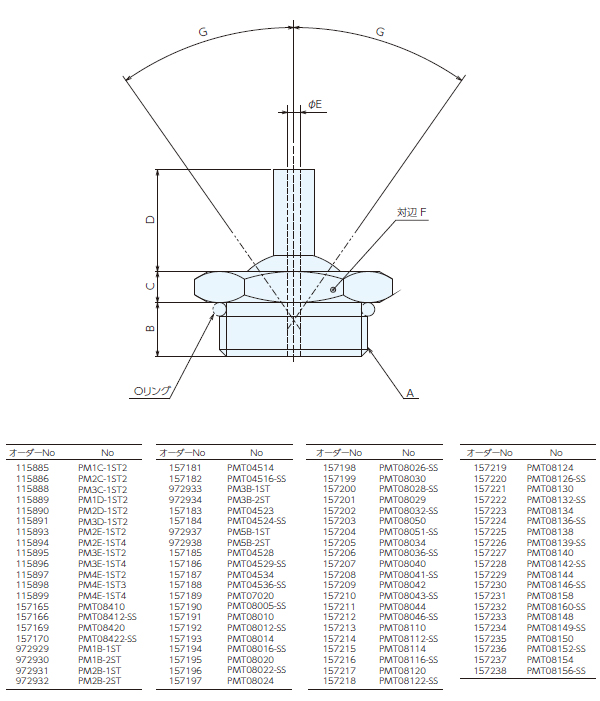

寸法図・サイズ表
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 115885 | PM1C-1ST2 | M8x1 | 4.1 | 2 | 6.4 | 1 | 9.5 | 34° | |
| 115886 | PM2C-1ST2 | M8x1 | 4.1 | 2 | 6.4 | 1.6 | 9.5 | 34° | |
| 115887 | PM3C-1ST1 | M8x1 | 4.1 | 2 | - | 2.2 | 9.5 | 36° | |
| 115888 | PM3C-1ST2 | M8x1 | 4.1 | 2 | 6.4 | 2.2 | 9.5 | 26° |
仕様/価格 (取付ネジ径 M10)
寸法図・サイズ表
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 115889 | PM1D-1ST2 | M10x1 | 4.2 | 1.9 | 6.4 | 1 | 12.7 | 31° | |
| 115890 | PM2D-1ST2 | M10x1 | 4.2 | 1.9 | 6.4 | 1.6 | 12.7 | 31° | |
| 115891 | PM3D-1ST2 | M10x1 | 4.2 | 1.9 | 6.4 | 2.2 | 12.7 | 31° | |
| 115892 | PM5D-1ST1 | M10x1 | 4.2 | 1.9 | - | M3.5 | 12.7 | 26° |
仕様/価格 (取付ネジ径 M12)
| オーダー No. |
No. | タイプ | 取付 ネジ径 |
ノズル 長さ |
ノズル 内径 |
質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||
| 115893 | PM2E-1ST2 | ST-1 | M12x1 | 6.4 | φ1.6 | 6 | 6,500 | 在庫 | 在庫〇 | 追加 |
|
|
| 115894 | PM2E-1ST4 | ST-1 | M12x1 | 31.8 | φ1.6 | 8 | 7,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 115895 | PM3E-1ST2 | ST-1 | M12x1 | 6.4 | φ2.2 | 6 | 6,500 | 在庫 | 在庫〇 | 追加 |
|
|
| 115896 | PM3E-1ST4 | ST-1 | M12x1 | 31.8 | φ2.2 | 8 | 7,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 115897 | PM4E-1ST2 | ST-1 | M12x1 | 6.4 | φ3 | 6 | 6,500 | 在庫 | 入荷予定 | 追加 |
|
|
| 115898 | PM4E-1ST3 | ST-1 | M12x1 | 12.8 | φ3 | 7 | 6,800 | 在庫 | 在庫〇 | 追加 |
|
|
| 115899 | PM4E-1ST4 | ST-1 | M12x1 | 31.8 | φ3 | 8 | 7,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 115900 | PM6E-1ST1 | ST-1 | M12x1 | - | M4 | 6 | 6,400 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 115893 | PM2E-1ST2 | M12x1 | 4.3 | 2.3 | 6.4 | 1.6 | 14.3 | 37° | |
| 115894 | PM2E-1ST4 | M12x1 | 4.3 | 2.3 | 31.8 | 1.6 | 14.3 | 26° | |
| 115895 | PM3E-1ST2 | M12x1 | 4.3 | 2.3 | 6.4 | 2.2 | 14.3 | 37° | |
| 115896 | PM3E-1ST4 | M12x1 | 4.3 | 2.3 | 31.8 | 2.2 | 14.3 | 26° | |
| 115897 | PM4E-1ST2 | M12x1 | 4.3 | 2.3 | 6.4 | 3 | 14.3 | 30° | |
| 115898 | PM4E-1ST3 | M12x1 | 4.3 | 2.3 | 12.8 | 3 | 14.3 | 30° | |
| 115899 | PM4E-1ST4 | M12x1 | 4.3 | 2.3 | 31.8 | 3 | 14.3 | 26° | |
| 115900 | PM6E-1ST1 | M12x1 | 4.3 | 2.3 | - | M4 | 14.3 | 30° |
仕様/価格 (取付ネジ径 5/16-24UNF)
| オーダー No. |
No. | タイプ | 取付 ネジ径 |
ノズル 長さ |
ノズル 内径 |
質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||
| 157165 | PMT08410 | ST-1 | 5/16-24UNJF | 5.8 | φ1 | 2.6 | 4,930 | 在庫 | お問合わせ | 追加 |
|
|
| 157166 | PMT08412-SS | ST-2 | 5/16-24UNJF | 5.8 | φ1 | 2.5 | 5,900 | 在庫 | お問合わせ | 追加 |
|
|
| 157167 | PMT08415 | ST-1 | 5/16-24UNJF | - | φ1.6 | 2.5 | 4,710 | 在庫 | お問合わせ | 追加 |
|
|
| 157168 | PMT08416-SS | ST-2 | 5/16-24UNJF | - | φ1.6 | 2.3 | 5,650 | 在庫 | 在庫〇 | 追加 |
|
|
| 157169 | PMT08420 | ST-1 | 5/16-24UNJF | 5.8 | φ1.6 | 2.6 | 4,930 | 在庫 | 在庫△ | 追加 |
|
|
| 157170 | PMT08422-SS | ST-2 | 5/16-24UNJF | 5.8 | φ1.6 | 2.4 | 5,900 | 在庫 | 在庫〇 | 追加 |
|
|
| 157171 | PMT08430 | ST-1 | 5/16-24UNJF | - | φ2.1 | 2.4 | 4,870 | 在庫 | 在庫△ | 追加 |
|
|
| 157172 | PMT08432-SS | ST-2 | 5/16-24UNJF | - | φ2.1 | 2.2 | 5,800 | 在庫 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 157165 | PMT08410 | 5/16-24UNJF | 3.6 | 2.3 | 5.8 | 1 | 9.5 | 34° | |
| 157166 | PMT08412-SS | 5/16-24UNJF | 3.6 | 2.3 | 5.8 | 1 | 9.5 | 34° | |
| 157167 | PMT08415 | 5/16-24UNJF | 3.6 | 2.3 | - | 1.6 | 9.5 | 40° | |
| 157168 | PMT08416-SS | 5/16-24UNJF | 3.6 | 2.3 | - | 1.6 | 9.5 | 40° | |
| 157169 | PMT08420 | 5/16-24UNJF | 3.6 | 2.3 | 5.8 | 1.6 | 9.5 | 34° | |
| 157170 | PMT08422-SS | 5/16-24UNJF | 3.6 | 2.3 | 5.8 | 1.6 | 9.5 | 34° | |
| 157171 | PMT08430 | 5/16-24UNJF | 3.6 | 2.3 | - | 2.1 | 9.5 | 36° | |
| 157172 | PMT08432-SS | 5/16-24UNJF | 3.6 | 2.3 | - | 2.1 | 9.5 | 36° |
仕様/価格 (取付ネジ径 7/16-20UNF)
| オーダー No. |
No. | タイプ | 取付 ネジ径 |
ノズル 長さ |
ノズル 内径 |
質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||
| 972929 | PM1B-1ST | ST-1 | 7/16-20UNJF | 6.4 | φ1 | 5 | 4,600 | 在庫 | 在庫△ | 追加 |
|
|
| 972930 | PM1B-2ST | ST-2 | 7/16-20UNJF | 6.4 | φ1 | 5 | 5,550 | 在庫 | 在庫〇 | 追加 |
|
|
| 972931 | PM2B-1ST | ST-1 | 7/16-20UNJF | 6.4 | φ1.6 | 5 | 4,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 972932 | PM2B-2ST | ST-2 | 7/16-20UNJF | 6.4 | φ1.6 | 5 | 5,550 | 在庫 | 在庫〇 | 追加 |
|
|
| 157181 | PMT04514 | ST-1 | 7/16-20UNJF | 32.5 | φ1.6 | 7.2 | 5,800 | 在庫 | お問合わせ | 追加 |
|
|
| 157182 | PMT04516-SS | ST-2 | 7/16-20UNJF | 32.5 | φ1.6 | 6.9 | 6,950 | 在庫 | お問合わせ | 追加 |
|
|
| 972933 | PM3B-1ST | ST-1 | 7/16-20UNJF | 6.4 | φ2.2 | 5 | 4,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 972934 | PM3B-2ST | ST-2 | 7/16-20UNJF | 6.4 | φ2.2 | 5 | 5,550 | 在庫 | 在庫〇 | 追加 |
|
|
| 157183 | PMT04523 | ST-1 | 7/16-20UNJF | 32.5 | φ2.2 | 6.7 | 5,800 | 在庫 | お問合わせ | 追加 |
|
|
| 157184 | PMT04524-SS | ST-2 | 7/16-20UNJF | 32.5 | φ2.2 | 6.4 | 6,950 | 在庫 | お問合わせ | 追加 |
|
|
| 972935 | PM4B-1ST | ST-1 | 7/16-20UNJF | - | φ3 | 5 | 4,510 | 在庫 | 在庫〇 | 追加 |
|
|
| 972936 | PM4B-2ST | ST-2 | 7/16-20UNJF | - | φ3 | 5 | 5,350 | 在庫 | 在庫〇 | 追加 |
|
|
| 972937 | PM5B-1ST | ST-1 | 7/16-20UNJF | 6.4 | φ3 | 5 | 4,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 972938 | PM5B-2ST | ST-2 | 7/16-20UNJF | 6.4 | φ3 | 5 | 5,550 | 在庫 | 在庫〇 | 追加 |
|
|
| 157185 | PMT04528 | ST-1 | 7/16-20UNJF | 32.5 | φ2.9 | 5.9 | 5,800 | 在庫 | お問合わせ | 追加 |
|
|
| 157186 | PMT04529-SS | ST-2 | 7/16-20UNJF | 32.5 | φ2.9 | 5.6 | 6,950 | 在庫 | お問合わせ | 追加 |
|
|
| 157187 | PMT04534 | ST-1 | 7/16-20UNJF | 0.7 | φ4.1 | 4.7 | 4,390 | 在庫 | お問合わせ | 追加 |
|
|
| 157188 | PMT04536-SS | ST-2 | 7/16-20UNJF | 0.7 | φ4.1 | 4.4 | 5,350 | 在庫 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 972929 | PM1B-1ST | 7/16-20UNJF | 4 | 2.3 | 6.4 | 1 | 12.7 | 37° | |
| 972930 | PM1B-2ST | 7/16-20UNJF | 4 | 2.3 | 6.4 | 1 | 12.7 | 37° | |
| 972931 | PM2B-1ST | 7/16-20UNJF | 4 | 2.3 | 6.4 | 1.6 | 12.7 | 37° | |
| 972932 | PM2B-2ST | 7/16-20UNJF | 4 | 2.3 | 6.4 | 1.6 | 12.7 | 37° | |
| 157181 | PMT04514 | 7/16-20UNJF | 4.1 | 2.3 | 32.5 | 1.6 | 12.7 | 26° | |
| 157182 | PMT04516-SS | 7/16-20UNJF | 4.1 | 2.3 | 32.5 | 1.6 | 12.7 | 26° | |
| 972933 | PM3B-1ST | 7/16-20UNJF | 4 | 2.3 | 6.4 | 2.2 | 12.7 | 37° | |
| 972934 | PM3B-2ST | 7/16-20UNJF | 4 | 2.3 | 6.4 | 2.2 | 12.7 | 37° | |
| 157183 | PMT04523 | 7/16-20UNJF | 4.1 | 2.3 | 32.5 | 2.2 | 12.7 | 26° | |
| 157184 | PMT04524-SS | 7/16-20UNJF | 4.1 | 2.3 | 32.5 | 2.2 | 12.7 | 26° | |
| 972935 | PM4B-1ST | 7/16-20UNJF | 4 | 2.3 | - | 3 | 12.7 | 41° | |
| 972936 | PM4B-2ST | 7/16-20UNJF | 4 | 2.3 | - | 3 | 12.7 | 41° | |
| 972937 | PM5B-1ST | 7/16-20UNJF | 4 | 2.3 | 6.4 | 3 | 12.7 | 30° | |
| 972938 | PM5B-2ST | 7/16-20UNJF | 4 | 2.3 | 6.4 | 3 | 12.7 | 30° | |
| 157185 | PMT04528 | 7/16-20UNJF | 4.1 | 2.3 | 32.5 | 2.9 | 12.7 | 26° | |
| 157186 | PMT04529-SS | 7/16-20UNJF | 4.1 | 2.3 | 32.5 | 2.9 | 12.7 | 26° | |
| 157187 | PMT04534 | 7/16-20UNJF | 4.1 | 2.3 | 0.7 | 4.1 | 12.7 | 30° | |
| 157188 | PMT04536-SS | 7/16-20UNJF | 4.1 | 2.3 | 0.7 | 4.1 | 12.7 | 30° |
仕様/価格 (取付ネジ径 1/2-20UNF)
| オーダー No. |
No. | タイプ | 取付 ネジ径 |
ノズル 長さ |
ノズル 内径 |
質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||
| 157189 | PMT07020 | ST-1 | 1/2-20UNJF | 8 | φ1 | 7.9 | 5,650 | 在庫 | お問合わせ | 追加 |
|
|
| 157190 | PMT08005-SS | ST-2 | 1/2-20UNJF | 8 | φ1 | 7.5 | 6,800 | 在庫 | お問合わせ | 追加 |
|
|
| 157191 | PMT08010 | ST-1 | 1/2-20UNJF | 8 | φ1.6 | 7.7 | 5,650 | 在庫 | お問合わせ | 追加 |
|
|
| 157192 | PMT08012-SS | ST-2 | 1/2-20UNJF | 8 | φ1.6 | 7.3 | 7,750 | 在庫 | お問合わせ | 追加 |
|
|
| 157193 | PMT08014 | ST-1 | 1/2-20UNJF | 33.3 | φ1.6 | 9.2 | 6,700 | 在庫 | お問合わせ | 追加 |
|
|
| 157194 | PMT08016-SS | ST-2 | 1/2-20UNJF | 33.3 | φ1.6 | 8.9 | 8,000 | 在庫 | お問合わせ | 追加 |
|
|
| 157195 | PMT08020 | ST-1 | 1/2-20UNJF | 8 | φ2.2 | 7.6 | 5,650 | 在庫 | お問合わせ | 追加 |
|
|
| 157196 | PMT08022-SS | ST-2 | 1/2-20UNJF | 8 | φ2.2 | 7.2 | 6,800 | 在庫 | お問合わせ | 追加 |
|
|
| 157197 | PMT08024 | ST-1 | 1/2-20UNJF | 33.3 | φ2.2 | 8.7 | 6,700 | 在庫 | お問合わせ | 追加 |
|
|
| 157198 | PMT08026-SS | ST-2 | 1/2-20UNJF | 33.3 | φ2.2 | 8.3 | 8,000 | 在庫 | お問合わせ | 追加 |
|
|
| 157199 | PMT08030 | ST-1 | 1/2-20UNJF | 1.6 | φ3 | 6.8 | 5,450 | 在庫 | お問合わせ | 追加 |
|
|
| 157200 | PMT08028-SS | ST-2 | 1/2-20UNJF | 1.6 | φ3 | 6.4 | 6,550 | 在庫 | お問合わせ | 追加 |
|
|
| 157201 | PMT08029 | ST-1 | 1/2-20UNJF | 7.8 | φ3 | 7.1 | 5,650 | 在庫 | お問合わせ | 追加 |
|
|
| 157202 | PMT08032-SS | ST-2 | 1/2-20UNJF | 7.8 | φ3 | 6.7 | 6,800 | 在庫 | お問合わせ | 追加 |
|
|
| 157203 | PMT08050 | ST-1 | 1/2-20UNJF | 14.2 | φ3 | 7.3 | 5,750 | 在庫 | お問合わせ | 追加 |
|
|
| 157204 | PMT08051-SS | ST-2 | 1/2-20UNJF | 14.2 | φ3 | 6.9 | 6,900 | 在庫 | お問合わせ | 追加 |
|
|
| 157205 | PMT08034 | ST-1 | 1/2-20UNJF | 33.2 | φ3 | 7.8 | 6,700 | 在庫 | お問合わせ | 追加 |
|
|
| 157206 | PMT08036-SS | ST-2 | 1/2-20UNJF | 33.2 | φ3 | 7.5 | 8,000 | 在庫 | お問合わせ | 追加 |
|
|
| 157207 | PMT08040 | ST-1 | 1/2-20UNJF | 1.3 | φ4.1 | 6.5 | 5,450 | 在庫 | お問合わせ | 追加 |
|
|
| 157208 | PMT08041-SS | ST-2 | 1/2-20UNJF | 1.3 | φ4.1 | 6.2 | 6,550 | 在庫 | お問合わせ | 追加 |
|
|
| 157209 | PMT08042 | ST-1 | 1/2-20UNJF | 14.3 | φ4.1 | 7 | 5,950 | 在庫 | お問合わせ | 追加 |
|
|
| 157210 | PMT08043-SS | ST-2 | 1/2-20UNJF | 14.3 | φ4.1 | 6.7 | 7,100 | 在庫 | お問合わせ | 追加 |
|
|
| 157211 | PMT08044 | ST-1 | 1/2-20UNJF | 33 | φ4.1 | 7.9 | 6,700 | 在庫 | お問合わせ | 追加 |
|
|
| 157212 | PMT08046-SS | ST-2 | 1/2-20UNJF | 33 | φ4.1 | 7.5 | 8,000 | 在庫 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 157189 | PMT07020 | 1/2-20UNJF | 4.1 | 2.3 | 8 | 1 | 14.3 | 36° | |
| 157190 | PMT08005-SS | 1/2-20UNJF | 4.1 | 2.3 | 8 | 1 | 14.3 | 36° | |
| 157191 | PMT08010 | 1/2-20UNJF | 4.1 | 2.3 | 8 | 1.6 | 14.3 | 36° | |
| 157192 | PMT08012-SS | 1/2-20UNJF | 4.1 | 2.3 | 8 | 1.6 | 14.3 | 36° | |
| 157193 | PMT08014 | 1/2-20UNJF | 4.1 | 2.3 | 33.3 | 1.6 | 14.3 | 32° | |
| 157194 | PMT08016-SS | 1/2-20UNJF | 4.1 | 2.3 | 33.3 | 1.6 | 14.3 | 32° | |
| 157195 | PMT08020 | 1/2-20UNJF | 4.1 | 2.3 | 8 | 2.2 | 14.3 | 36° | |
| 157196 | PMT08022-SS | 1/2-20UNJF | 4.1 | 2.3 | 8 | 2.2 | 14.3 | 36° | |
| 157197 | PMT08024 | 1/2-20UNJF | 4.1 | 2.3 | 33.3 | 2.2 | 14.3 | 32° | |
| 157198 | PMT08026-SS | 1/2-20UNJF | 4.1 | 2.3 | 33.3 | 2.2 | 14.3 | 32° | |
| 157199 | PMT08030 | 1/2-20UNJF | 4.1 | 2.3 | 1.6 | 3 | 14.3 | 44° | |
| 157200 | PMT08028-SS | 1/2-20UNJF | 4.1 | 2.3 | 1.6 | 3 | 14.3 | 44° | |
| 157201 | PMT08029 | 1/2-20UNJF | 4.1 | 2.3 | 7.8 | 3 | 14.3 | 36° | |
| 157202 | PMT08032-SS | 1/2-20UNJF | 4.1 | 2.3 | 7.8 | 3 | 14.3 | 36° | |
| 157203 | PMT08050 | 1/2-20UNJF | 4.1 | 2.3 | 14.2 | 3 | 14.3 | 36° | |
| 157204 | PMT08051-SS | 1/2-20UNJF | 4.1 | 2.3 | 14.2 | 3 | 14.3 | 36° | |
| 157205 | PMT08034 | 1/2-20UNJF | 4.1 | 2.3 | 33.2 | 3 | 14.3 | 32° | |
| 157206 | PMT08036-SS | 1/2-20UNJF | 4.1 | 2.3 | 33.2 | 3 | 14.3 | 32° | |
| 157207 | PMT08040 | 1/2-20UNJF | 4.1 | 2.3 | 1.3 | 4.1 | 14.3 | 36° | |
| 157208 | PMT08041-SS | 1/2-20UNJF | 4.1 | 2.3 | 1.3 | 4.1 | 14.3 | 36° | |
| 157209 | PMT08042 | 1/2-20UNJF | 4.1 | 2.3 | 14.3 | 4.1 | 14.3 | 32° | |
| 157210 | PMT08043-SS | 1/2-20UNJF | 4.1 | 2.3 | 14.3 | 4.1 | 14.3 | 32° | |
| 157211 | PMT08044 | 1/2-20UNJF | 4.1 | 2.3 | 33 | 4.1 | 14.3 | 32° | |
| 157212 | PMT08046-SS | 1/2-20UNJF | 4.1 | 2.3 | 33 | 4.1 | 14.3 | 32° |
仕様/価格 (取付ネジ径 5/8-18UNF)
| オーダー No. |
No. | タイプ | 取付 ネジ径 |
ノズル 長さ |
ノズル 内径 |
質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||
| 157213 | PMT08110 | ST-1 | 5/8-18UNJF | 11 | φ1.6 | 15.1 | 6,750 | 在庫 | お問合わせ | 追加 |
|
|
| 157214 | PMT08112-SS | ST-2 | 5/8-18UNJF | 11 | φ1.6 | 14.5 | 8,100 | 在庫 | お問合わせ | 追加 |
|
|
| 157215 | PMT08114 | ST-1 | 5/8-18UNJF | 33.3 | φ1.6 | 17.9 | 7,750 | 在庫 | お問合わせ | 追加 |
|
|
| 157216 | PMT08116-SS | ST-2 | 5/8-18UNJF | 33.3 | φ1.6 | 17.2 | 9,250 | 在庫 | お問合わせ | 追加 |
|
|
| 157217 | PMT08120 | ST-1 | 5/8-18UNJF | 11 | φ2.1 | 14.9 | 6,750 | 在庫 | お問合わせ | 追加 |
|
|
| 157218 | PMT08122-SS | ST-2 | 5/8-18UNJF | 11 | φ2.1 | 14.3 | 8,100 | 在庫 | お問合わせ | 追加 |
|
|
| 157219 | PMT08124 | ST-1 | 5/8-18UNJF | 33.3 | φ2.2 | 17.3 | 7,750 | 在庫 | お問合わせ | 追加 |
|
|
| 157220 | PMT08126-SS | ST-2 | 5/8-18UNJF | 33.3 | φ2.2 | 16.6 | 9,250 | 在庫 | お問合わせ | 追加 |
|
|
| 157221 | PMT08130 | ST-1 | 5/8-18UNJF | 14.2 | φ3 | 14.7 | 7,000 | 在庫 | お問合わせ | 追加 |
|
|
| 157222 | PMT08132-SS | ST-2 | 5/8-18UNJF | 14.2 | φ3 | 14 | 8,400 | 在庫 | お問合わせ | 追加 |
|
|
| 157223 | PMT08134 | ST-1 | 5/8-18UNJF | 33.3 | φ3 | 16.2 | 7,750 | 在庫 | お問合わせ | 追加 |
|
|
| 157224 | PMT08136-SS | ST-2 | 5/8-18UNJF | 33.3 | φ3 | 15.6 | 9,250 | 在庫 | お問合わせ | 追加 |
|
|
| 157225 | PMT08138 | ST-1 | 5/8-18UNJF | 1.7 | φ4.1 | 12.9 | 6,550 | 在庫 | お問合わせ | 追加 |
|
|
| 157226 | PMT08139-SS | ST-2 | 5/8-18UNJF | 1.7 | φ4.1 | 12.3 | 7,800 | 在庫 | お問合わせ | 追加 |
|
|
| 157227 | PMT08140 | ST-1 | 5/8-18UNJF | 14.2 | φ4.1 | 13.6 | 7,000 | 在庫 | お問合わせ | 追加 |
|
|
| 157228 | PMT08142-SS | ST-2 | 5/8-18UNJF | 14.2 | φ4.1 | 12.9 | 8,400 | 在庫 | お問合わせ | 追加 |
|
|
| 157229 | PMT08144 | ST-1 | 5/8-18UNJF | 33.2 | φ4.1 | 14.3 | 7,750 | 在庫 | お問合わせ | 追加 |
|
|
| 157230 | PMT08146-SS | ST-2 | 5/8-18UNJF | 33.2 | φ4.1 | 13.7 | 9,250 | 在庫 | お問合わせ | 追加 |
|
|
| 157231 | PMT08158 | ST-1 | 5/8-18UNJF | 13.8 | φ5 | 13.7 | 7,150 | 在庫 | お問合わせ | 追加 |
|
|
| 157232 | PMT08160-SS | ST-2 | 5/8-18UNJF | 13.8 | φ5 | 13.1 | 8,600 | 在庫 | お問合わせ | 追加 |
|
|
| 157233 | PMT08148 | ST-1 | 5/8-18UNJF | 1.3 | φ5.6 | 12.1 | 6,550 | 在庫 | お問合わせ | 追加 |
|
|
| 157234 | PMT08149-SS | ST-2 | 5/8-18UNJF | 1.28 | φ5.6 | 11.5 | 7,800 | 在庫 | お問合わせ | 追加 |
|
|
| 157235 | PMT08150 | ST-1 | 5/8-18UNJF | 13.8 | φ5.6 | 12.9 | 7,000 | 在庫 | 在庫△ | 追加 |
|
|
| 157236 | PMT08152-SS | ST-2 | 5/8-18UNJF | 13.8 | φ5.6 | 12.3 | 8,400 | 在庫 | お問合わせ | 追加 |
|
|
| 157237 | PMT08154 | ST-1 | 5/8-18UNJF | 32.9 | φ5.6 | 13.9 | 7,750 | 在庫 | お問合わせ | 追加 |
|
|
| 157238 | PMT08156-SS | ST-2 | 5/8-18UNJF | 32.9 | φ5.6 | 13.3 | 9,250 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 157213 | PMT08110 | 5/8-18UNJF | 5.3 | 2.3 | 11 | 1.6 | 17.5 | 40° | |
| 157214 | PMT08112-SS | 5/8-18UNJF | 5.3 | 2.3 | 11 | 1.6 | 17.5 | 40° | |
| 157215 | PMT08114 | 5/8-18UNJF | 5.3 | 2.3 | 33.3 | 1.6 | 17.5 | 40° | |
| 157216 | PMT08116-SS | 5/8-18UNJF | 5.3 | 2.3 | 33.3 | 1.6 | 17.5 | 40° | |
| 157217 | PMT08120 | 5/8-18UNJF | 5.3 | 2.3 | 11 | 2.1 | 17.5 | 40° | |
| 157218 | PMT08122-SS | 5/8-18UNJF | 5.3 | 2.3 | 11 | 2.1 | 17.5 | 40° | |
| 157219 | PMT08124 | 5/8-18UNJF | 5.3 | 2.3 | 33.3 | 2.2 | 17.5 | 40° | |
| 157220 | PMT08126-SS | 5/8-18UNJF | 5.3 | 2.3 | 33.3 | 2.2 | 17.5 | 40° | |
| 157221 | PMT08130 | 5/8-18UNJF | 5.3 | 2.3 | 14.2 | 3 | 17.5 | 40° | |
| 157222 | PMT08132-SS | 5/8-18UNJF | 5.3 | 2.3 | 14.2 | 3 | 17.5 | 40° | |
| 157223 | PMT08134 | 5/8-18UNJF | 5.3 | 2.3 | 33.3 | 3 | 17.5 | 40° | |
| 157224 | PMT08136-SS | 5/8-18UNJF | 5.3 | 2.3 | 33.3 | 3 | 17.5 | 40° | |
| 157225 | PMT08138 | 5/8-18UNJF | 5.3 | 2.3 | 1.7 | 4.1 | 17.5 | 40° | |
| 157226 | PMT08139-SS | 5/8-18UNJF | 5.3 | 2.3 | 1.7 | 4.1 | 17.5 | 40° | |
| 157227 | PMT08140 | 5/8-18UNJF | 5.3 | 2.3 | 14.2 | 4.1 | 17.5 | 40° | |
| 157228 | PMT08142-SS | 5/8-18UNJF | 5.3 | 2.3 | 14.2 | 4.1 | 17.5 | 40° | |
| 157229 | PMT08144 | 5/8-18UNJF | 5.3 | 2.3 | 33.2 | 4.1 | 17.5 | 40° | |
| 157230 | PMT08146-SS | 5/8-18UNJF | 5.3 | 2.3 | 33.2 | 4.1 | 17.5 | 40° | |
| 157231 | PMT08158 | 5/8-18UNJF | 5.3 | 2.3 | 13.8 | 5 | 17.5 | 34° | |
| 157232 | PMT08160-SS | 5/8-18UNJF | 5.3 | 2.3 | 13.8 | 5 | 17.5 | 34° | |
| 157233 | PMT08148 | 5/8-18UNJF | 5.3 | 2.3 | 1.3 | 5.6 | 17.5 | 34° | |
| 157234 | PMT08149-SS | 5/8-18UNJF | 5.3 | 2.3 | 1.28 | 5.6 | 17.5 | 34° | |
| 157235 | PMT08150 | 5/8-18UNJF | 5.3 | 2.3 | 13.8 | 5.6 | 17.5 | 34° | |
| 157236 | PMT08152-SS | 5/8-18UNJF | 5.3 | 2.3 | 13.8 | 5.6 | 17.5 | 34° | |
| 157237 | PMT08154 | 5/8-18UNJF | 5.3 | 2.3 | 32.9 | 5.6 | 17.5 | 34° | |
| 157238 | PMT08156-SS | 5/8-18UNJF | 5.3 | 2.3 | 32.9 | 5.6 | 17.5 | 34° |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| インサートノズル PM-ST型 | 本体：PM○B-2ST／SUS416、ST1／真鍮 ノズル・ボール：共通／SUS303 |
特長
-
■10MPaの高圧タイプです。
最大圧力：10MPa
耐熱温度：70℃
取付方法：ネジ込み
使用例
■適合機種
ノズル先端がネジ式（E寸法）は、スプレーチップやチューブの取り付け可能。
取付方法
■取付穴推奨寸法
メートルネジ
| ネジ径 | A |
|---|---|
| M8X1 | 8.66～8.81 |
| M10X1 | 10.85～11.0 |
| M12X1 | 12.75～12.9 |
インチネジ
| ネジ径 | A | B |
|---|---|---|
| 5/16-24UNF | 8.69～8.84 | 6.91～7.11 |
| 7/16-20UNF | 11.86～12.0 | 9.88～10.08 |
| 1/2-20UNF | 13.44～13.59 | 11.46～11.66 |
| 5/8-18UNF | 16.61～16.76 | 14.5～14.71 |
関連製品
-
クリーナーボール
-
インサートノズル BB型
-
インサートノズル BE型
-
インサートノズル BU型
-
インサートノズル ボールバルブ
-
洗浄ノズルツール
-
インサートノズル FE型
-
インサートノズル JB型
-
インサートノズル JJ型
-
インサートノズル JT型
-
インサートノズル LP型
-
インサートノズル部品
-
インサートノズル PF型
-
インサートノズル PJ型
-
インサートノズル PM型
-
インサートノズル PM-液ダレ防止型
-
インサートノズル 角度調整バー
-
インサートノズル SB型
-
インサートノズル用チューブ
-
インサートノズル SM型
-
インサートノズル組立用プライヤー
-
インサートノズルSM型セット
-
インサートノズル用スプレーチップ
-
インサートノズル TJ型
-
インサートノズル TP型
