RoHS対応

インサートノズル　JT型

E-9991JT

  • インサートノズル　JT型 PIC1

  • インサートノズル　JT型 PIC1

仕様/価格(ノズル)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. 全長 ノズル
内径		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
975277 JT3B-1 150 φ2 20 4,730 在庫 在庫△ 追加 DL DL
975278 JT4B-1 150 M3.5 30 4,730 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D E F G
975277 JT3B-1 7.1 150 8 3.2 4.8 0°～35 2
975278 JT4B-1 9.1 150 9 4.7 6.4 0°～35° M3.5

仕様/価格(取付部品ストレート型)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. 適合機種 取付
ネジ径		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
975279 JT3B-1BS JT3B-1 R1/8 30 2,020 在庫 在庫〇 追加 DL DL
975281 JT3B-2BS JT3B-1 R1/4 30 2,220 在庫 入荷予定 追加 DL DL
975280 JT4B-1BS JT4B-1 R1/8 30 2,130 在庫 在庫〇 追加 DL DL
975282 JT4B-2BS JT4B-1 R1/4 30 2,280 在庫 入荷予定 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A φB C D E φF G
975279 JT3B-1BS R1/8 4.8 28 10.4 9.4 5.6 11.1
975281 JT3B-2BS R1/4 4.8 32.7 10.4 9.4 7.9 11.1
975280 JT4B-1BS R1/8 6.4 29 11.1 11 5.6 12.7
975282 JT4B-2BS R1/4 6.4 34 11.1 11 7.9 12.7

仕様/価格(取付部品アングル型)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. 適合機種 取付
ネジ径		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
975283 JT3B-1BA JT3B-1 R1/8 30 2,650 在庫 在庫〇 追加 DL DL
975284 JT4B-1BA JT4B-1 R1/8 30 2,650 在庫 在庫〇 追加 DL DL
975285 JT3B-2BA JT3B-1 R1/4 30 1,840 廃番 お問合わせ 追加 DL DL
975286 JT4B-2BA JT4B-1 R1/4 30 1,840 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A φB C D E φF G H I
975283 JT3B-1BA R1/8 4.8 21.3 10.4 9.4 5.6 11.1 18 9.4
975284 JT4B-1BA R1/8 6.5 21.8 11.1 11 5.6 12.7 18 9.4
975285 JT3B-2BA R1/4 4.8 21.8 10.4 9.4 7.9 11.1 24 11.1
975286 JT4B-2BA R1/4 6.5 21.8 11.1 11 7.9 12.7 24 9.4

仕様/価格(ナット)　５個１袋

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. 適合機種 質量g 価格 在庫設定 在庫情報 製品BOX
113768 NUT3.16.5 JT3B-(1,2)BS
JT3B-(1,2)BA		 4 1,030 在庫 在庫〇 追加
113769 NUT1.4.5 JT4B-(1,2)BS
JT4B-(1,2)BA		 6 1,110 在庫 在庫△ 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. № A B φC D
113768 NUT3.16.5 NUT3.16.5 11.1 10.4 4.8 3/8-24UN
113769 NUT1.4.5 NUT1.4.5 12.7 11.1 6.4 7/16-24UN

仕様/価格(スリーブ)　５個１袋

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. 適合機種 質量g 価格 在庫設定 在庫情報 製品BOX
113770 SLE3.16.5 JT3B-(1,2)BS
JT3B-(1,2)BA		 0.5 500 在庫 入荷予定 追加
113771 SLE1.4.5 JT4B-(1,2)BS
JT4B-(1,2)BA		 1 500 在庫 在庫〇 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. № φA
113770 SLE3.16.5 SLE3.16.5 4.8
113771 SLE1.4.5 SLE1.4.5 6.4

材質・熱処理・表面処理

名称 材質
インサートノズル　JT型 ノズル部：アセタール・ステンレス
管：銅
取付部品：真鍮

特長

■銅管はクーラントが必要な方向に自由に向きを変えていただけます。
■銅管はクーラントを行いたいポイント近くで確実に使用できます。
■ノズルの角度をノズル先端に埋め込まれたボールの調整により前後左右３５°スピーディーに変えられます。

最大圧力：3MPa
耐熱温度：ノズル70℃、取付部品150℃
取付方法：ネジ込み

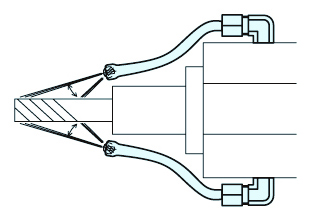

使用例
