RoHS対応

インサートノズル用チューブ

E-9991SBT

  • インサートノズル用チューブ PIC1

  • インサートノズル用チューブ PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. 最大圧力
Mpa		 取付
ネジ径		 全長 ノズル
内径		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
990258 SBT3.5-1 1 M3.5 30 φ2 1 1,440 在庫 在庫〇 追加 DL DL
970100 SBT4-1 1 M4 35 φ2 2 1,440 在庫 在庫〇 追加 DL DL
970101 SBT5-1 1 M5 40 φ3 4 1,540 在庫 入荷予定 追加 DL DL
970102 SBT6-1 1 M6 50 φ4 6 1,630 在庫 在庫〇 追加 DL DL
123197 SBT8-1 1 M8 55 φ5.5 12.5 2,170 在庫 在庫〇 追加 DL DL
990259 SBT3.5-2 3 M3.5 155.6 φ3.2 18 4,140 在庫 在庫〇 追加 DL DL
990260 SBT4-2 3 M4 155.6 φ3.2 19 3,960 在庫 在庫〇 追加 DL DL
990261 SBT5-2 3 M5 155.6 φ4.8 20 3,960 在庫 在庫〇 追加 DL DL
990262 SBT6-2 3 M6 155.6 φ4.8 10 3,960 在庫 在庫〇 追加 DL DL
123198 SBT8-2 3 M8 155.6 φ6.4 22.5 4,430 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A（並目） B C D E
990258 SBT3.5-1 M3.5 30 2 - -
970100 SBT4-1 M4 35 2 - -
970101 SBT5-1 M5 40 3 - -
970102 SBT6-1 M6 50 4 - -
123197 SBT8-1 M8 55 5.5 - -
990259 SBT3.5-2 M3.5 155.6 3.2 1.8 4.8
990260 SBT4-2 M4 155.6 3.2 1.8 4.8
990261 SBT5-2 M5 155.6 4.8 3 6.4
990262 SBT6-2 M6 155.6 4.8 3 6.4
123198 SBT8-2 M8 155.6 6.4 4.6 7.9

材質・熱処理・表面処理

名称 材質
インサートノズル用チューブ SBT-1：真鍮SBT-2金具部：真鍮チューブ：銅

特長

■ノズル先端がネジ式のTJ型・JB型・SB型・BE型・BB型に取り付けることができます。
■チューブの全長を短くすることができます。
■SBT-2は、チューブを曲げて使用することができます。

[最大圧力]3MPa
[耐熱温度]150℃

使用例

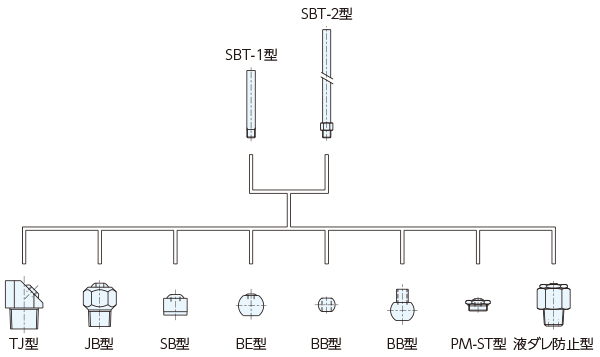

■適合機種
