インサートノズル ボールバルブ

E-9991BV

  • インサートノズル ボールバルブ PIC1

  • インサートノズル ボールバルブ PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № メネジ
ネジ径		 オネジ
ネジ径		 全長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
111410 BV2-1 Rc1/8 R1/8 49 59 2,010 在庫 在庫〇 追加 DL
111411 BV2-2 Rc1/4 R1/4 53 67 2,010 在庫 在庫〇 追加 DL
111412 BV2-3 Rc3/8 R3/8 56 116 2,130 在庫 在庫〇 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I
111410 BV2-1 Rc1/8 R1/8 49 29 17 17 20.5 28.5 6
111411 BV2-2 Rc1/4 R1/4 53 29 17 17 22.5 30.5 6
111412 BV2-3 Rc3/8 R3/8 56 30.5 22 21 23 33 7.5

材質・熱処理・表面処理

名称 材質
インサートノズル ボールバルブ 本体：真鍮、ハンドル：ポリアセタール樹脂

特長

■コンパクトサイズで干渉が回避できます。
■ハンドル位置、開閉方向をを自由に変えられます。
■ハンドルを90度回転させることで流体を止めたり､流したりすることができます。(全閉又は全開状態で使用します。)

最大圧力：1MPa
耐熱温度：80℃
取付方法：ネジ込み

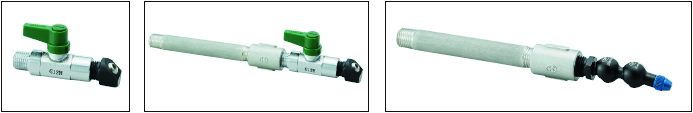

使用例

使用方法

■ハンドル位置変更手順



①バルブを全開状態にし、キャップ・

ビス・ハンドルを取り外します。

②座金を外し、位置を変更すること

でハンドル開閉方向を変更できます。

③バルブ全開状態でハンドル位置

を決めたら、スピンドルのセレー

ションに合わせてハンドルをはめ

ます。

④ビスにて、ハンドルを固定します。

キャップの矢印どバルブの開閉方向

を合わせてキャップをはめます。
